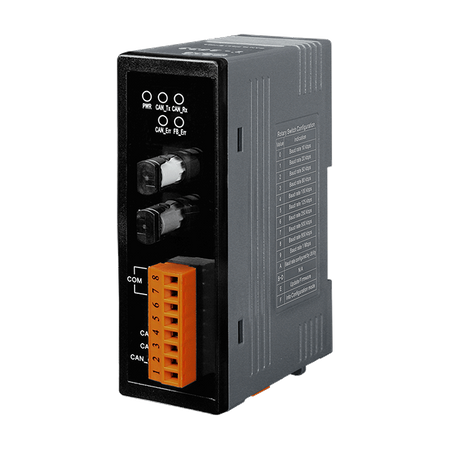

Name: I-2533
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Obsługa specyfikacji CAN 2.0A i CAN 2.0B
Całkowicie zgodny z normą ISO 11898-2
Przełącznik obrotowy do konfiguracji szybkości CAN
Do 100 węzłów CAN na kanale CAN (*Uwaga)
Odległość transmisji do 2 km na dowolnej szybkości CAN
512 rekordów w buforze CAN Tx oraz 512 rekordów w buforze CAN Rx
Możliwość definiowania szybkości transmisji przez użytkownika
Narzędzie programowe do konfiguracji filtrowania wiadomości
Port światłowodowy: ST (Wielomodowy)
Wykrywanie przerobionej linii dla kabli światłowodowych

Uwaga: Zostało zweryfikowane, że można obsługiwać 100 węzłów CAN jednocześnie przez jeden port CAN w I-2533.

Wprowadzenie

I-2533 to inteligentny mostek CAN, który można wykorzystać do ustanowienia połączenia między dwoma systemami CAN za pomocą kabla światłowodowego. Podobnie jak I-2532, I-2533 może być stosowany w różnych protokołach opartych na CAN do konwersji sygnałów CAN na sygnały optyczne i odkształcania sygnałów CAN. Różnica między I-2532 a I-2533 polega na funkcjach konfiguracji CAN i ograniczeniu odległości komunikacji CAN. I-2533 oferuje funkcje konfiguracji szybkości CAN oraz filtrów wiadomości CAN. Są one przydatne, gdy I-2533 jest używany do połączenia dwóch sieci CAN, które mogą mieć różne szybkości transmisji. Dzięki I-2533 ograniczenie odległości transmisji w systemie CAN nie będzie zależne od szybkości CAN, co oznacza, że całkowita długość sieci może być przedłużona. Ta funkcja pozwala użytkownikom na rozwijanie bardziej zaawansowanych i elastycznych aplikacji z I-2533.

Zastosowania

Systemy sterowania
Automatyzacja budynków
Automatyzacja fabryk
Rozproszone zbieranie danych
Stacje ładowania pojazdów elektrycznych (EV)

Parametry techniczne:

Product Range:	CAN Bus
Wskaźniki LED
LED Indicators: Status:	1 x Power , 3 x CAN status , 1 x Fiber
Porty COM
Porty COM: Porty:	1 x RS-232 (Utility Port)
Fiber
Fiber: Ports:	Multi Mode; ST connector x 1
Fiber: Fiber Cable:	50/125, 62.5/125 or 100/140 μm (62.5/125μm is recommended)
Fiber: Wavelength:	850 nm
Fiber: Propagation Delay:	250 us (*Note1)
Fiber: Distance Between Stations:	2 km max (62.5 / 125 μm recommended)
CAN
CAN: Porty:	1
CAN: Baud Rate:	10 k ~ 1 M bps
CAN: Isolation:	3000 VDC for DC-to-DC, 2500 Vrms for photo-couple

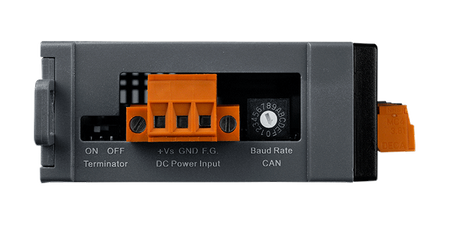

CAN: Terminal Resistor:	Switch for 120Ω terminal resistor
CAN: Specification:	ISO-11898-2, CAN 2.0A and CAN 2.0B
CAN: Filter:	Yes
Power
Power: Input Range:	+10 VDC ~ +30 VDC
Power: Consumption:	3 W
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	32.3 x 77.5 x 99.0 (W x L x H)
Mechanical: Installation:	DIN-Rail
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
