Główne cechy
- 8 wyjść PWM i 8 wejść licznikowych
- Tryb burst i ciągły dla wyjść PWM
- Tryb wyzwalania programowego i sprzętowego dla wyjść PWM
- Indywidualne i synchroniczne wyjścia PWM
- Wysokowydajne liczniki
- Wbudowany podwójny watchdog
Wprowadzenie

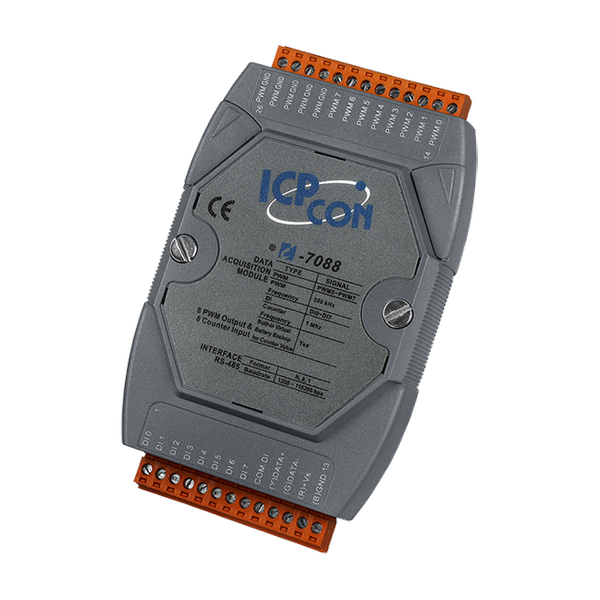

I-7088 oferuje 8 kanałów wyjść PWM (Modulacja Szerokości Impulsu) oraz 8 kanałów wejść licznikowych, co pozwala na tworzenie wydajnych i ekonomicznych systemów sterowania analogowego. PWM to potężna technika sterowania obwodami analogowymi, która wykorzystuje cyfrowe wyjście do generowania przebiegu o zmiennym współczynniku wypełnienia i częstotliwości, który można następnie wykorzystać do sterowania obwodem analogowym w aplikacjach takich jak kontrola pozycji lub prędkości silników, jasności lamp czy prędkości wentylatorów itp. Wyjście PWM może działać w trybie burst lub ciągłym, w zależności od aplikacji. Ponadto, wszystkie kanały wejść cyfrowych mogą być używane jako szybkie liczniki z prędkością do 1 MHz. M-7088 obsługuje zarówno protokoły Modbus RTU, jak i DCON, które można konfigurować za pomocą oprogramowania, i wszystkie specyfikacje sprzętowe są takie same jak w I-7088. I-7088(D)/S i M-7088(D)/S umożliwiają zwiększenie napięcia obciążenia od +3,5 do +50 V dla 8-kanałowych wyjść PWM i 8-kanałowych szybkich liczników.
Zastosowania
• Sterowanie pozycją/prędkością silnika
• Przyciemnianie jasności lamp
• Kontrola prędkości wentylatora
| Product Range: | I-7000 |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Memory | |
| Memory: Battery Backup: | Yes |
Izolacja | |
| Isolation: Intra-module Isolation: | 2500 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication |
PWM | |
| PWM: Channels: | 8 |
| PWM: Type: | TTL |
| PWM: Sink/Source (NPN/PNP): | Sink, Source |
| PWM: Load Voltage: | +5 VDC |
| PWM: Load Current: | Sink: 10 mA @ 5V /channel ,
Source: 1 mA @ 5V /channel |
| PWM: Frequency: | 1 Hz ~ 500 kHz |
| PWM: Duty Cycle: | 0.1 to 99.9 % |
| PWM: Mode: | Burst, Continuous |
| PWM: Burst Count: | 1 to 65535 |
| PWM: Trigger Start: | Hardware or Software |
Counter/Frequency/Encoder Input | |
| Counter/Frequency/Encoder Input: Channels: | 8 |
| Counter/Frequency/Encoder Input: Type: | Counter |
| Counter/Frequency/Encoder Input: Counter Mode: | Up |
| Counter/Frequency/Encoder Input: Counter/Encoder Bits: | 32-bit |
| Counter/Frequency/Encoder Input: Sink/Source (NPN/PNP): | Sink |
| Counter/Frequency/Encoder Input: ON Voltage Level: | +3.5 ~ +5 VDC |
| Counter/Frequency/Encoder Input: OFF Voltage Level: | +1 VDC Max. |
| Counter/Frequency/Encoder Input: Max. Speed: | 1 MHz |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 1200 ~ 115200 bps |
| COM Ports: Data Format: | (N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1) |
| COM Ports: Protocol: | DCON |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Input Range: | +10 ~ +30 VDC |
| Power: Consumption: | 2.9 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 72 x 123 x 35 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +85 °C |
| Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
| Status: | Available |
