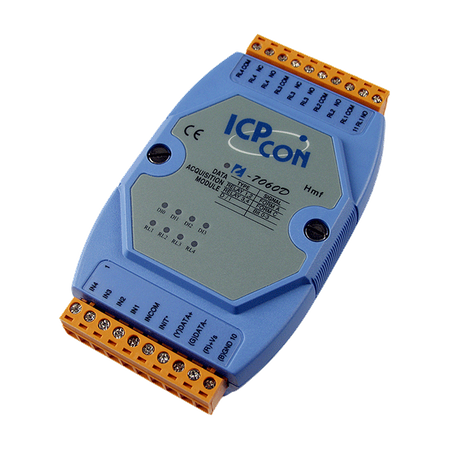

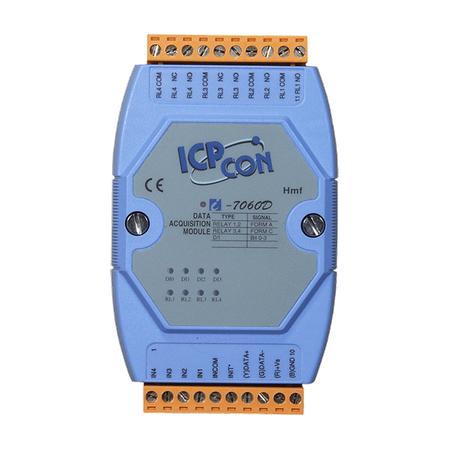

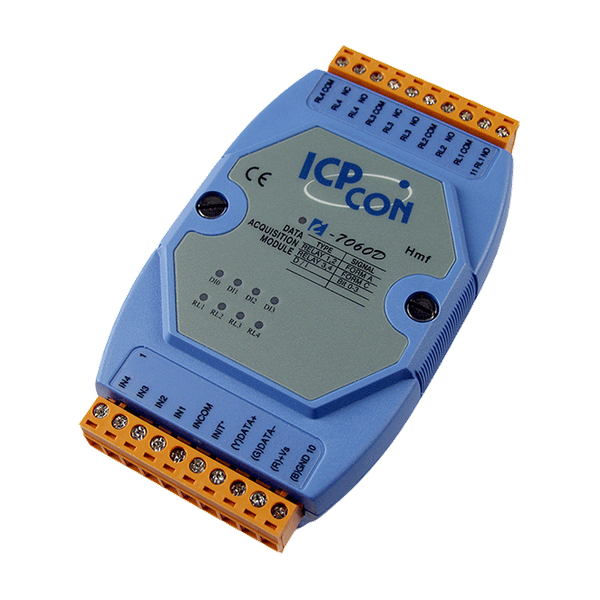

Name: I-7060D
Brand: ICP DAS

Broszura Pobierz

Główne cechy

4 cyfrowe wejścia typu Sink lub Source
2 przekaźniki sygnałowe typu Form A i 2 typu Form C
Cyfrowe kanały wejściowe mogą być używane jako liczniki 16-bitowe
Konfigurowalne wartości początkowe i wartości bezpieczne
Wbudowany podwójny watchdog

Wprowadzenie

Seria 7060 oferuje 4 cyfrowe kanały wejściowe, 2 wyjścia przekaźnikowe typu Form A i 2 typu Form C, podczas gdy model M-7060P posiada 4 cyfrowe kanały wejściowe, 2 wyjścia przekaźnikowe typu Form A i 2 typu Form C do zadań wysokiej mocy. Wszystkie cyfrowe kanały wejściowe mogą być używane jako liczniki 16-bitowe. Dodatkowo, cyfrowe kanały wejściowe mogą być wybrane jako typu sink lub source poprzez połączenia przewodowe. Wersje "D" serii 7060 posiadają osiem wskaźników LED, które mogą być używane do monitorowania statusu cyfrowych wejść i wyjść przekaźnikowych. Wersje "M" serii 7060 obsługują zarówno protokoły Modbus RTU, jak i DCON, które można konfigurować za pomocą oprogramowania. Istnieją również opcje konfigurowania wartości początkowych i wartości bezpiecznych. Zabezpieczenie przed wyładowaniami elektrostatycznymi (ESD) o wartości 4 kV oraz izolacja wewnętrzna modułu 3750 VDC są również zapewnione, aby zwiększyć zdolności ochrony przed zakłóceniami w środowiskach przemysłowych. Seria 7060 jest idealnym rozwiązaniem dla aplikacji z przełączaniem małych sygnałów, podczas gdy M-7060P jest doskonałym rozwiązaniem dla zastosowań o wysokiej mocy.

Zastosowania

• Automatyka budynkowa
• Automatyka przemysłowa
• Automatyzacja maszyn
• Zdalna konserwacja
• Zdalna diagnoza
• Sprzęt testujący

Parametry techniczne:

Product Range:	I-7000
Moduł CPU
CPU Module: Watchdog Timer:	Module, Communication (Programmable)
Wyświetl
Wyświetlacz: Typ:	Wskaźnik LED we/wy
Izolacja
Isolation: Intra-module Isolation:	3750 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±2 kV for Power Line
EMS Protection: ESD (IEC 61000-4-2):	±4 kV Contact for each Terminal , ±8 kV Air for Random Point
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication , 8 x Digital Input/Relay Output
Wejście cyfrowe/licznik
Wejście cyfrowe/licznik: Kanały:	4
Wejście cyfrowe/licznik: Typ:	Prawo Kontakt
Digital Input/Counter: Sink/Source (NPN/PNP):	Sink/Source
Digital Input/Counter: ON Voltage Level:	+1 VDC Max.
Digital Input/Counter: OFF Voltage Level:	+4 ~ +30 VDC
Digital Input/Counter: Max. Counts:	65535 (16-bit)
Digital Input/Counter: Frequency:	100 Hz
Digital Input/Counter: Min. Pulse Width:	5 ms
Digital Input/Counter: Input Impedance:	3 kΩ
Wejście cyfrowe/licznik: Ochrona przed przepięciem:	±35 VDC
Wyjście przekaźnikowe
Wyjście przekaźnikowe: Kanały:	4 (2 x Form A, 2 x Form C)
Wyjście przekaźnikowe: Typ:	Przekaźnik sygnału
Relay Output: Contact Material:	Gold-plated silver
Relay Output: Contact Rating:	Form A: , 0.6 A @ 125 VAC , 2 A @ 30 VDC , Form C:
Relay Output: Operate Time:	3 ms
Relay Output: Release Time:	2 ms
Relay Output: Electrical Endurance:	5 x 10^5 ops.
Relay Output: Mechanical Endurance:	1 x 10^8 ops.
Relay Output: Power on Value:	Programmable
Relay Output: Safe Value:	Programmable
Porty COM
Porty COM: Porty:	1 x RS-485
Porty COM: Szybkość transmisji:	1200 ~ 115200 bps
COM Ports: Data Format:	(N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1)
COM Ports: Protocol:	DCON
Power
Power: Reverse Polarity Protection:	Yes
Power: Input Range:	+10 ~ +30 VDC
Power: Consumption:	1.4 W
Mechaniczny
Mechanical: Dimensions (mm):	72 x 123 x 35 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +85 °C
Environment: Humidity:	10 ~ 95% RH, Non-condensing
Status:	Available
