Główne cechy
- 2 wejścia licznikowe/ częstotliwościowe
- Obsługuje licznik 32-bitowy
- Wejście izolowane lub nieizolowane
- Programowalne wyjście alarmowe, filtr cyfrowy i poziom napięcia progowego
- Maksymalna częstotliwość do 100 kHz
- Wbudowane wirtualne podtrzymanie bateryjne do zachowania wartości liczników
- Wbudowany podwójny watchdog
Wprowadzenie

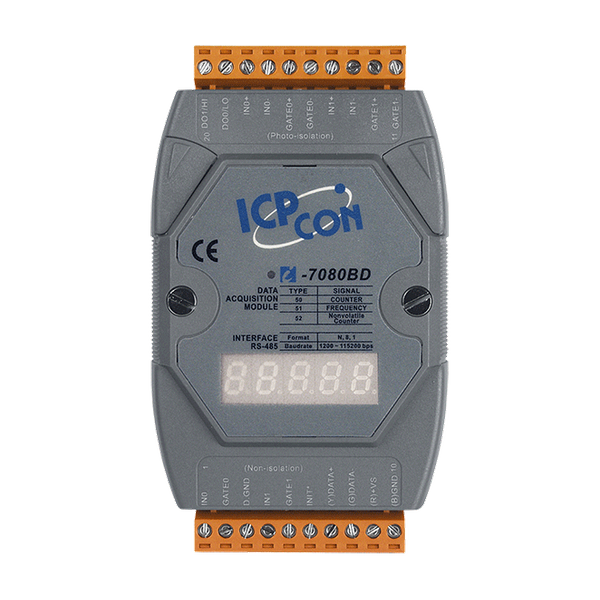

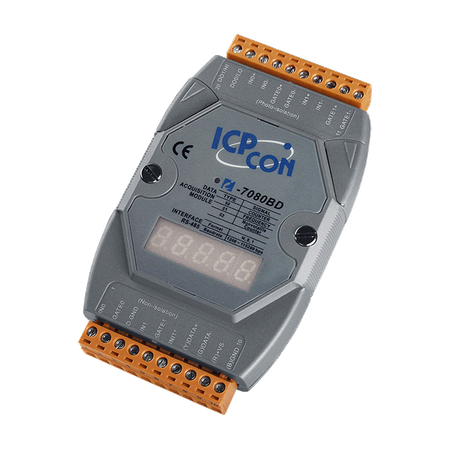

Moduł I-7080 oferuje 2 kanały szybkich liczników lub wejść częstotliwościowych oraz 2 kanały wyjść cyfrowych. Dostępne są dwa rodzaje wejść cyfrowych: jedno dla izolowanych wejść i drugie dla wejść nieizolowanych. Izolowane wejście zapewnia izolację napięciową 3750 Vrms, natomiast nieizolowane wejście oferuje programowalny poziom napięcia progowego. Wbudowany filtr cyfrowy działa zarówno dla wejść nieizolowanych, jak i izolowanych, eliminując szumy, gdy szerokość impulsu wysoki/niski jest mniejsza od minimalnej szerokości filtra cyfrowego. Maksymalna wartość licznika wynosi do 32 bitów, a maksymalna częstotliwość to 100 kHz. Moduł zapewnia również programowalne wyjście alarmowe z nieizolowanymi otwartymi kolektorami. Model M-7080 obsługuje zarówno protokoły Modbus RTU, jak i DCON, które można skonfigurować za pomocą oprogramowania, a wszystkie specyfikacje sprzętowe są takie same jak w modelu I-7080. Funkcje modułu I-7080B są identyczne jak w module I-7080, z wyjątkiem tego, że I-7080B oferuje funkcję wirtualnego podtrzymania bateryjnego w trybie licznika.
Zastosowania
• Automatyka budynkowa
• Automatyka przemysłowa
• Automatyka maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Urządzenia testujące
| Product Range: | I-7000 |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Wyświetl | |
| Wyświetlacz: Typ: | 5-Digit 7 Segment LED Display |
Memory | |
| Memory: Battery Backup: | Yes |
Izolacja | |
| Isolation: Intra-module Isolation: | 3000 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal |
| EMS Protection: Surge (IEC 61000-4-5): | ±0.5 kV for Power Line |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication |
Wejście cyfrowe | |
| Digital Input: Programmable Threshold Voltage: | +0.1 ~ +5 VDC |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 2 |
| Wyjście cyfrowe: Typ: | Kolektor otwarty |
| Wyjście cyfrowe: Sink/Source (NPN/PNP): | Zlew |
| Wyjście cyfrowe: Napięcie obciążenia: | +3.5 ~ +30 VDC |
| Wyjście cyfrowe: Prąd obciążenia: | 30 mA/channel |
Counter/Frequency/Encoder Input | |
| Counter/Frequency/Encoder Input: Channels: | 2 |
| Counter/Frequency/Encoder Input: Type: | Counter, Frequency |
| Counter/Frequency/Encoder Input: Counter Mode: | Up |
| Counter/Frequency/Encoder Input: Frequency Mode: | Yes |
| Counter/Frequency/Encoder Input: Counter/Encoder Bits: | 32-bit |
| Counter/Frequency/Encoder Input: Sink/Source (NPN/PNP): | Sink |
| Counter/Frequency/Encoder Input: ON Voltage Level: | Isolated: +3.5 ~ +30 VDC ,
Non-isolated: +2.4 ~ +5 VDC |
| Counter/Frequency/Encoder Input: OFF Voltage Level: | +1 VDC Max. |
| Counter/Frequency/Encoder Input: Frequency Accuracy: | 1 Hz or 10 Hz |
| Counter/Frequency/Encoder Input: Max. Speed: | 100 KHz |
| Counter/Frequency/Encoder Input: Low Pass Filter: | 2 μs to 65 ms |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 1200 ~ 115200 bps |
| COM Ports: Data Format: | (N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1) |
| COM Ports: Protocol: | DCON |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Input Range: | +24 ~ +30 VDC |
| Power: Consumption: | 2.2 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 72 x 123 x 35 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +85 °C |
| Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
| Status: | Available |
