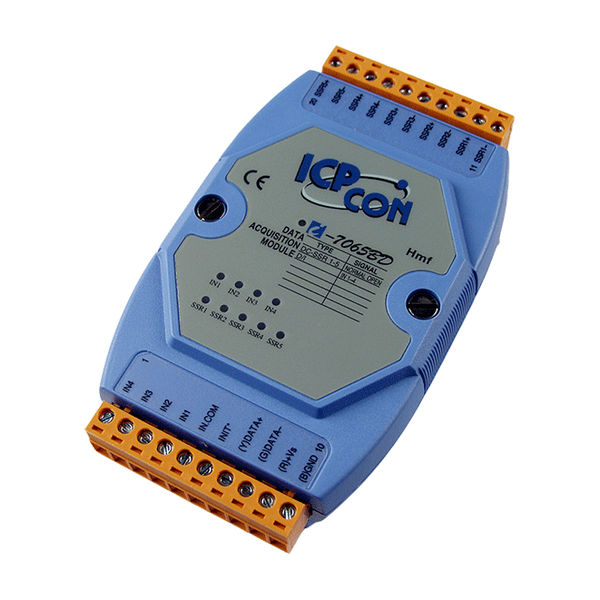

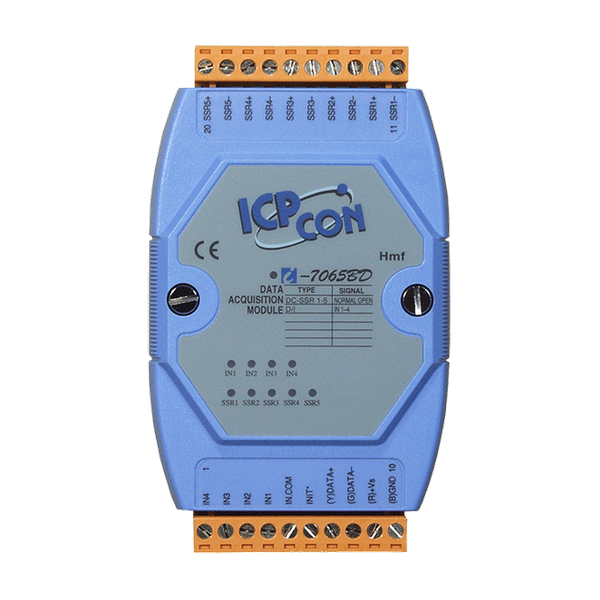

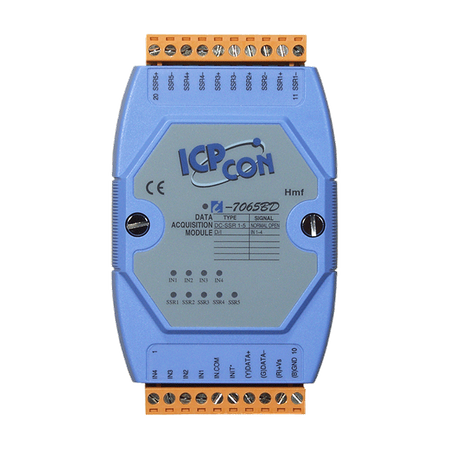

Name: I-7065BD
Brand: ICP DAS

Broszura Pobierz

Główne cechy

4 wejścia cyfrowe i 5 wyjść SSR DC
Wejście cyfrowe typu sink lub source
Wyjście przekaźnika półprzewodnikowego typu Form A
Brak łuku elektrycznego, brak odbicia i brak hałasu przełączania
Kanały wejściowe cyfrowe mogą być używane jako liczniki 16-bitowe
Konfigurowalne ustawienia wartości przy włączeniu i wartości bezpiecznej
Wbudowany podwójny watchdog

Wprowadzenie

Moduł I-7063B zapewnia 8 kanałów wejść cyfrowych i 3 kanały wyjść SSR DC, a moduł I-7065B zapewnia 4 kanały wejść cyfrowych i 5 kanałów wyjść SSR DC. Wszystkie kanały wejść cyfrowych mogą być używane jako liczniki 16-bitowe. Ponadto, kanały wejść cyfrowych mogą być wybrane jako typu sink lub source za pomocą połączeń przewodowych. W porównaniu do przekaźników elektromagnetycznych, technologia SSR zapewnia szybszy czas reakcji i większą trwałość elektryczną. Integracja technologii SSR DC eliminuje również potencjalne problemy związane z łukiem elektrycznym, odbiciem i hałasem przełączania. I-7063BD zapewnia 11 wskaźników LED, a I-7065BD/M-7065BD zapewnia 9 wskaźników LED, które mogą być używane do monitorowania statusu wejść cyfrowych i wyjść SSR. Istnieją również opcje konfiguracji wartości przy włączeniu i wartości bezpiecznych. Ochrona ESD 4 kV i izolacja między modułami 3750 VDC są również zapewnione w celu zwiększenia ochrony przed szumem w środowiskach przemysłowych. M-7065B wspiera zarówno protokoły Modbus RTU, jak i DCON, które mogą być konfigurowane za pomocą oprogramowania.

Zastosowania

• Automatyzacja budynków
• Automatyzacja fabryk
• Automatyzacja maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Sprzęt testowy

Parametry techniczne:

Product Range:	I-7000
Moduł CPU
CPU Module: Watchdog Timer:	Module, Communication (Programmable)
Wyświetl
Wyświetlacz: Typ:	Wskaźnik LED we/wy
Izolacja
Isolation: Intra-module Isolation:	3750 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±2 kV for Power Line
EMS Protection: ESD (IEC 61000-4-2):	±4 kV Contact for each Terminal , ±8 kV Air for Random Point
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication , 9 x Digital Input/Relay Output
Wejście cyfrowe/licznik
Wejście cyfrowe/licznik: Kanały:	4
Wejście cyfrowe/licznik: Typ:	Prawo Kontakt
Digital Input/Counter: Sink/Source (NPN/PNP):	Sink/Source
Digital Input/Counter: ON Voltage Level:	+1 VDC Max.
Digital Input/Counter: OFF Voltage Level:	+4 ~ +30 VDC
Digital Input/Counter: Max. Counts:	65535 (16-bit)
Digital Input/Counter: Frequency:	100 Hz
Digital Input/Counter: Min. Pulse Width:	5 ms
Digital Input/Counter: Input Impedance:	3 kΩ
Wejście cyfrowe/licznik: Ochrona przed przepięciem:	±35 VDC
Wyjście przekaźnikowe
Wyjście przekaźnikowe: Kanały:	5 (Form A)
Wyjście przekaźnikowe: Typ:	DC-SSR
Relay Output: Contact Rating:	3 ~ 30 VDC @ 1A
Relay Output: Leakage Current:	0.1 mA
Relay Output: Operate Time:	1 ms
Relay Output: Release Time:	1 ms
Relay Output: Electrical Endurance:	Long Life, No Arcing, No Bounce, No Switching Noise
Relay Output: Power on Value:	Programmable
Relay Output: Safe Value:	Programmable
Porty COM
Porty COM: Porty:	1 x RS-485
Porty COM: Szybkość transmisji:	1200 ~ 115200 bps
COM Ports: Data Format:	(N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1)
COM Ports: Protocol:	DCON
Power
Power: Reverse Polarity Protection:	Yes
Power: Input Range:	+10 ~ +30 VDC
Power: Consumption:	1.0 W
Mechaniczny
Mechanical: Dimensions (mm):	72 x 123 x 35 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +85 °C
Environment: Humidity:	10 ~ 95% RH, Non-condensing
Status:	Available
