Główne cechy
- 8 wejść cyfrowych i 3 wyjścia DC SSR
- Wejście cyfrowe typu sink lub source
- Wyjście przekaźnikowe w formie A (DC SSR)
- Brak iskrzenia, drgań i szumów przy przełączaniu
- Wejścia cyfrowe mogą być używane jako liczniki 16-bitowe
- Możliwość konfiguracji wartości startowej i awaryjnej
- Wbudowany podwójny watchdog
Wprowadzenie

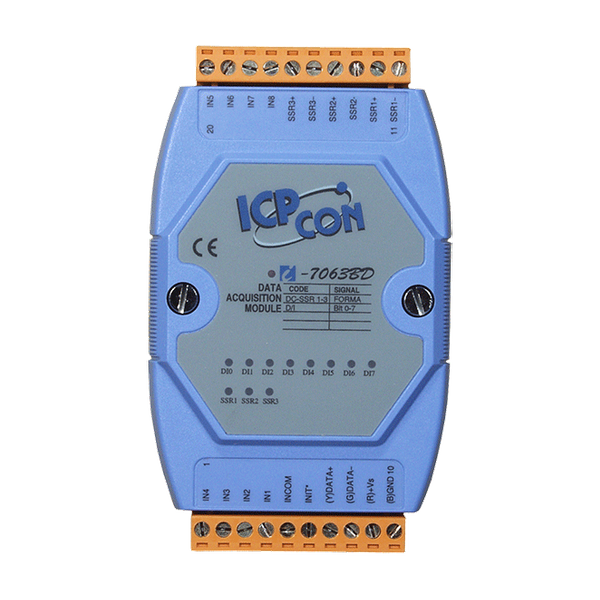

Moduł I-7063B oferuje 8 kanałów wejść cyfrowych i 3 wyjścia DC SSR, natomiast I-7065B oferuje 4 kanały wejść cyfrowych i 5 wyjść DC SSR. Wszystkie kanały wejść cyfrowych mogą być używane jako liczniki 16-bitowe. Dodatkowo, kanały wejść cyfrowych można wybrać jako typu sink lub source poprzez odpowiednie połączenia przewodów. W porównaniu do przekaźników elektromechanicznych, technologia SSR oferuje krótszy czas reakcji i większą trwałość elektryczną. Integracja technologii DC SSR eliminuje również możliwość iskrzenia, drgań i szumów przy przełączaniu. Model I-7063BD posiada 11 wskaźników LED, a I-7065BD/M-7065BD posiada 9 wskaźników LED, które można używać do monitorowania statusu wejść cyfrowych i wyjść SSR. Istnieją również opcje konfiguracji wartości startowych i awaryjnych. Ochrona przed wyładowaniami elektrostatycznymi (ESD) 4 kV oraz izolacja między-modułowa 3750 VDC są również zapewnione, aby zwiększyć odporność na zakłócenia w środowiskach przemysłowych. M-7065B obsługuje zarówno protokoły Modbus RTU, jak i DCON, które można konfigurować za pomocą oprogramowania.
Zastosowania
• Automatyka budynkowa
• Automatyka fabryczna
• Automatyka maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Sprzęt testowy
| Product Range: | I-7000 |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Wyświetl | |
| Wyświetlacz: Typ: | Wskaźnik LED we/wy |
Izolacja | |
| Isolation: Intra-module Isolation: | 3750 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±2 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication ,
11 x Digital Input/Relay Output |
Wejście cyfrowe/licznik | |
| Wejście cyfrowe/licznik: Kanały: | 8 |
| Wejście cyfrowe/licznik: Typ: | Prawo Kontakt |
| Digital Input/Counter: Sink/Source (NPN/PNP): | Sink/Source |
| Digital Input/Counter: ON Voltage Level: | +1 VDC Max. |
| Digital Input/Counter: OFF Voltage Level: | +4 ~ +30 VDC |
| Digital Input/Counter: Max. Counts: | 65535 (16-bit) |
| Digital Input/Counter: Frequency: | 100 Hz |
| Digital Input/Counter: Min. Pulse Width: | 5 ms |
| Digital Input/Counter: Input Impedance: | 3 kΩ |
| Wejście cyfrowe/licznik: Ochrona przed przepięciem: | ±35 VDC |
Wyjście przekaźnikowe | |
| Wyjście przekaźnikowe: Kanały: | 3 (Form A) |
| Wyjście przekaźnikowe: Typ: | DC-SSR |
| Relay Output: Contact Rating: | 3 ~ 30 VDC @ 1A |
| Relay Output: Leakage Current: | 0.1 mA |
| Relay Output: Operate Time: | 1 ms |
| Relay Output: Release Time: | 1 ms |
| Relay Output: Electrical Endurance: | Long Life, No Arcing, No Bounce, No Switching Noise |
| Relay Output: Power on Value: | Programmable |
| Relay Output: Safe Value: | Programmable |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 1200 ~ 115200 bps |
| COM Ports: Data Format: | (N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1) |
| COM Ports: Protocol: | DCON |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Input Range: | +10 ~ +30 VDC |
| Power: Consumption: | 1.0 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 72 x 123 x 35 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +85 °C |
| Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
| Status: | Available |
