Główne cechy
- 2 wejścia liczników/częstotliwości
- Obsługuje 32-bitowy licznik
- Izolowane lub nieizolowane wejście
- Programowalne wyjście alarmowe, filtr cyfrowy i poziom napięcia progowego
- Maksymalna częstotliwość do 100 kHz
- Wbudowane wirtualne podtrzymanie bateryjne do zachowania wartości liczników
- Wbudowany podwójny watchdog
Wprowadzenie

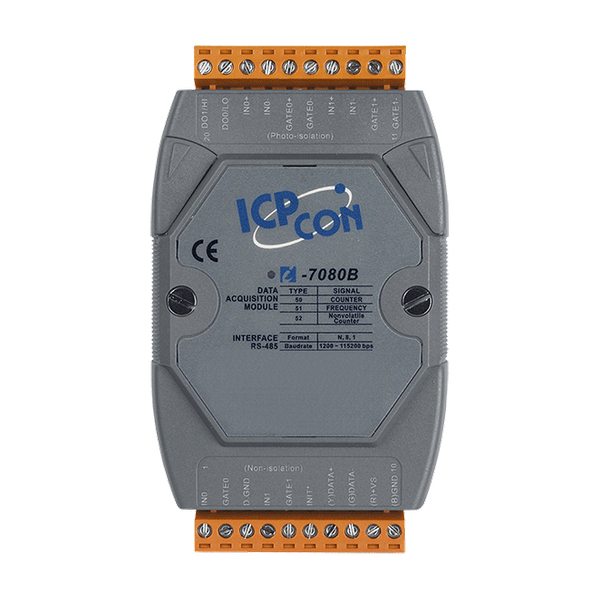

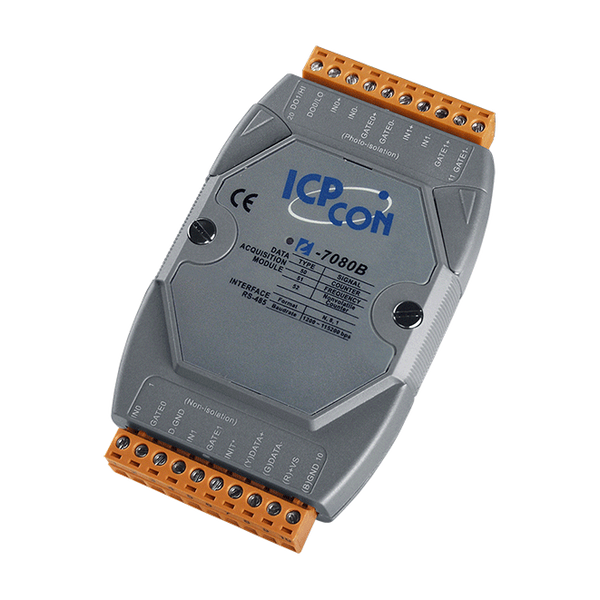

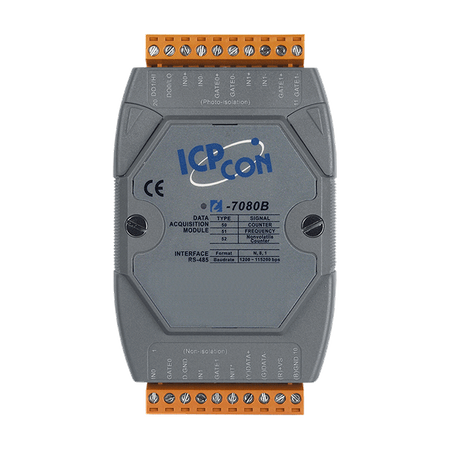

I-7080 oferuje 2 kanały szybkiego licznika lub wejścia częstotliwości oraz 2 kanały wyjścia cyfrowego. Dostępne są dwa typy wejścia cyfrowego: jedno dla wejścia izolowanego, a drugie dla nieizolowanego. Wejście izolowane zapewnia izolację napięcia 3750 Vrms, a wejście nieizolowane umożliwia programowanie poziomu napięcia progowego. Wbudowany filtr cyfrowy jest ważny zarówno dla wejść nieizolowanych, jak i izolowanych i może odfiltrować szumy, gdzie szerokość impulsów wysokiego/niskiego stanu jest mniejsza niż minimalna szerokość wysokiego/niskiego stanu filtra cyfrowego. Maksymalna liczba to 32 bity, a maksymalna częstotliwość to 100 kHz. Moduł oferuje również programowalne wyjście alarmowe z nieizolowanymi otwartymi kolektorami. M-7080 obsługuje zarówno protokoły Modbus RTU, jak i DCON, które można skonfigurować za pomocą oprogramowania, a wszystkie specyfikacje sprzętowe są takie same jak I-7080. Funkcje I-7080B są takie same jak I-7080, z tym że I-7080B zapewnia funkcję wirtualnego podtrzymania bateryjnego w trybie licznika.
Zastosowania
• Automatyka budynkowa
• Automatyka przemysłowa
• Automatyka maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Sprzęt testujący
| Product Range: | I-7000 |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Memory | |
| Memory: Battery Backup: | Yes |
Izolacja | |
| Isolation: Intra-module Isolation: | 3000 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal |
| EMS Protection: Surge (IEC 61000-4-5): | ±0.5 kV for Power Line |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication |
Wejście cyfrowe | |
| Digital Input: Programmable Threshold Voltage: | +0.1 ~ +5 VDC |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 2 |
| Wyjście cyfrowe: Typ: | Kolektor otwarty |
| Wyjście cyfrowe: Sink/Source (NPN/PNP): | Zlew |
| Wyjście cyfrowe: Napięcie obciążenia: | +3.5 ~ +30 VDC |
| Wyjście cyfrowe: Prąd obciążenia: | 30 mA/channel |
Counter/Frequency/Encoder Input | |
| Counter/Frequency/Encoder Input: Channels: | 2 |
| Counter/Frequency/Encoder Input: Type: | Counter, Frequency |
| Counter/Frequency/Encoder Input: Counter Mode: | Up |
| Counter/Frequency/Encoder Input: Frequency Mode: | Yes |
| Counter/Frequency/Encoder Input: Counter/Encoder Bits: | 32-bit |
| Counter/Frequency/Encoder Input: Sink/Source (NPN/PNP): | Sink |
| Counter/Frequency/Encoder Input: ON Voltage Level: | Isolated: +3.5 ~ +30 VDC ,
Non-isolated: +2.4 ~ +5 VDC |
| Counter/Frequency/Encoder Input: OFF Voltage Level: | +1 VDC Max. |
| Counter/Frequency/Encoder Input: Frequency Accuracy: | 1 Hz or 10 Hz |
| Counter/Frequency/Encoder Input: Max. Speed: | 100 KHz |
| Counter/Frequency/Encoder Input: Low Pass Filter: | 2 μs to 65 ms |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 1200 ~ 115200 bps |
| COM Ports: Data Format: | (N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1) |
| COM Ports: Protocol: | DCON |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Input Range: | +24 ~ +30 VDC |
| Power: Consumption: | 2.0 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 72 x 123 x 35 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +85 °C |
| Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
| Status: | Available |
