Główne cechy
- 3-osiowe wejścia enkodera
- Częstotliwość wejściowa 1 MHz
- 32-bitowy zakres licznika
- Quadrant, Pulse/Dir, CW/CCW
- 2500 Vrms izolacja optyczna
- Wbudowany podwójny watchdog
Wprowadzenie

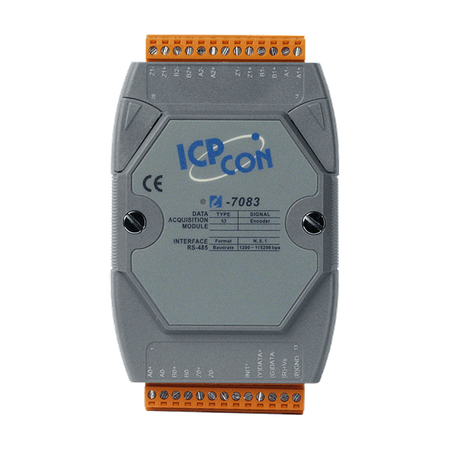

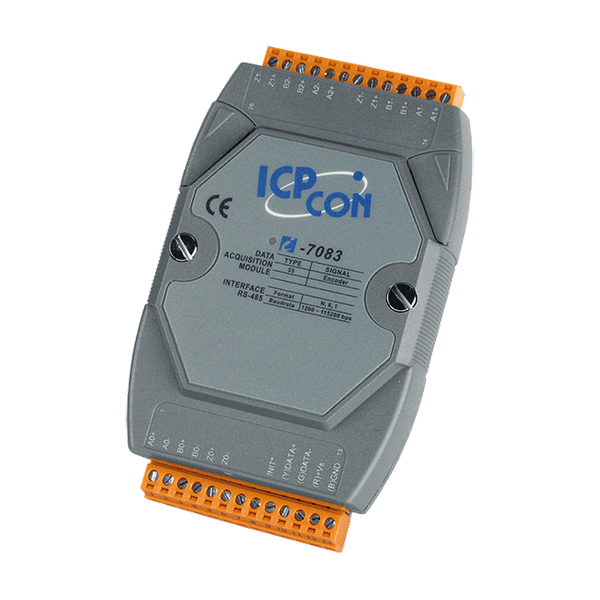

Moduły I-7083 i I-7083B to 3-osiowe moduły enkodera o wysokiej prędkości. Każda oś w module może być niezależnie skonfigurowana jako jeden z trybów Quadrant, Pulse/Dir lub CW/CCW z maksymalną częstotliwością wejściową 1 MHz. Wysokie parametry techniczne modułów I-7083/I-7083B oraz pełne wsparcie programowe sprawiają, że są one idealne do szerokiego zakresu zastosowań w pomiarze pozycji systemów ruchu, pracujących w środowiskach przemysłowych i laboratoryjnych. I-7083B to ulepszona wersja I-7083 z funkcją wirtualnego podtrzymania bateryjnego dla wartości licznika.
Zastosowania
- Automatyzacja budynków
- Automatyzacja fabryk
- Automatyzacja maszyn
- Zdalna konserwacja
- Zdalna diagnostyka
- Sprzęt testowy
Parametry techniczne:
| Product Range: | I-7000 |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
| Isolation: Intra-module Isolation: | 3000 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication |
Counter/Frequency/Encoder Input | |
| Counter/Frequency/Encoder Input: Channels: | 3-axis |
| Counter/Frequency/Encoder Input: Type: | Encoder |
| Counter/Frequency/Encoder Input: Encoder Mode: | CW/CCW, Pulse/Dir, AB Phase |
| Counter/Frequency/Encoder Input: Counter/Encoder Bits: | 32-bit |
| Counter/Frequency/Encoder Input: Sink/Source (NPN/PNP): | Sink |
| Counter/Frequency/Encoder Input: ON Voltage Level: | 5 V: +3.5 ~ +5 VDC ,
12 V with 1 kΩ External Resistor: +5 ~ +12 VDC ,
24 V with 2 kΩ External Resistor: +7 ~ +24 VDC |
| Counter/Frequency/Encoder Input: OFF Voltage Level: | +2 VDC Max. |
| Counter/Frequency/Encoder Input: Max. Speed: | 1 MHz |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 1200 ~ 115200 bps |
| COM Ports: Data Format: | (N, 8, 1) |
| COM Ports: Protocol: | DCON |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Input Range: | +10 ~ +30 VDC |
| Power: Consumption: | 1.5 W Max. |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 72 x 123 x 35 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
