Główne cechy
- 8 wejść cyfrowych i 3 wyjścia SSR AC
- Wejścia cyfrowe typu sink lub source
- Wyjścia z przekaźnikami półprzewodnikowymi AC typu A
- Brak iskrzenia, odbicia i hałasu przełączania
- Wejścia cyfrowe mogą być używane jako liczniki 16-bitowe
- Konfigurowalna wartość uruchamiania i wartość bezpieczna
- Wbudowany podwójny watchdog
Wprowadzenie

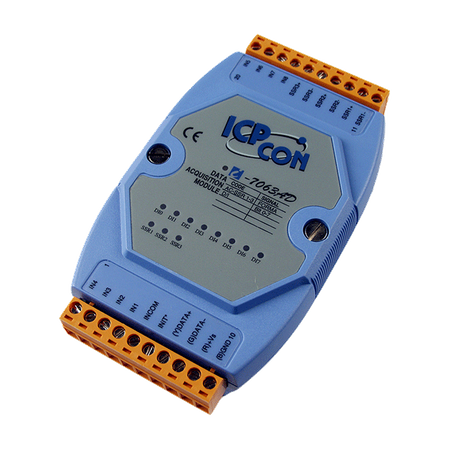

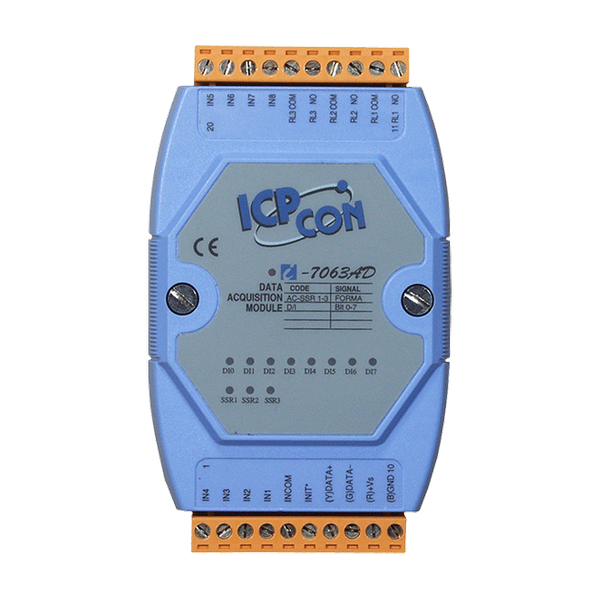

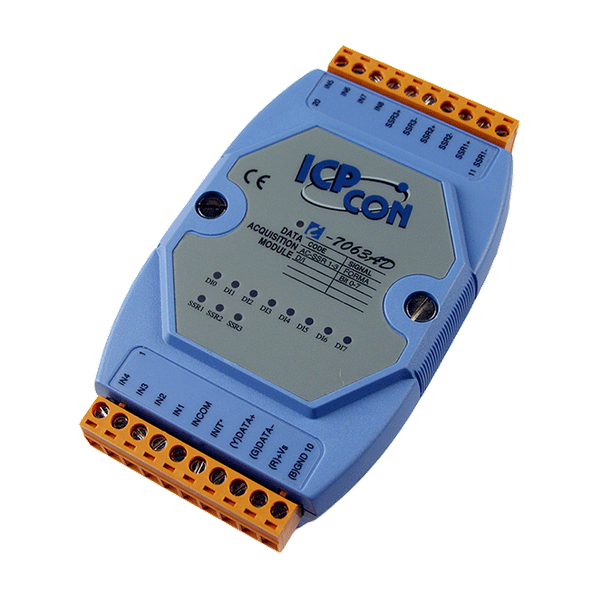

Moduł I-7063A zapewnia 8 cyfrowych wejść i 3 wyjścia SSR AC (Solid State Relay), a I-7065A zapewnia 4 cyfrowe wejścia i 5 wyjść SSR AC. Wszystkie cyfrowe wejścia mogą być używane jako liczniki 16-bitowe. Ponadto, cyfrowe kanały wejściowe mogą być wybrane jako typu sink lub source za pomocą połączeń przewodowych. W porównaniu do przekaźników elektromagnetycznych, technologia SSR zapewnia szybszy czas reakcji i większą trwałość elektryczną. Integracja technologii AC SSR również eliminuje możliwość powstawania iskrzenia, odbić oraz hałasu przełączania. Model I-7063AD posiada 11 wskaźników LED, a I-7065AD ma 9 wskaźników LED, które mogą być używane do monitorowania statusu wejść cyfrowych i wyjść SSR. Dostępne są również opcje konfigurowania wartości uruchamiania i wartości bezpiecznych. Ochrona ESD 4 kV oraz izolacja wewnątrzmodułowa 3750 VDC są również zapewnione, aby zwiększyć zdolności ochrony przed zakłóceniami w środowiskach przemysłowych.
Zastosowania
• Automatyka budynków
• Automatyka przemysłowa
• Automatyka maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Sprzęt testujący
| Product Range: | I-7000 |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Wyświetl | |
| Wyświetlacz: Typ: | Wskaźnik LED we/wy |
Izolacja | |
| Isolation: Intra-module Isolation: | 3750 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±2 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication ,
11 x Digital Input/Relay Output |
Wejście cyfrowe/licznik | |
| Wejście cyfrowe/licznik: Kanały: | 8 |
| Wejście cyfrowe/licznik: Typ: | Prawo Kontakt |
| Digital Input/Counter: Sink/Source (NPN/PNP): | Sink/Source |
| Digital Input/Counter: ON Voltage Level: | +1 VDC Max. |
| Digital Input/Counter: OFF Voltage Level: | +4 ~ +30 VDC |
| Digital Input/Counter: Max. Counts: | 65535 (16-bit) |
| Digital Input/Counter: Frequency: | 100 Hz |
| Digital Input/Counter: Min. Pulse Width: | 5 ms |
| Digital Input/Counter: Input Impedance: | 3 kΩ |
| Wejście cyfrowe/licznik: Ochrona przed przepięciem: | ±35 VDC |
Wyjście przekaźnikowe | |
| Wyjście przekaźnikowe: Kanały: | 3 (Form A) |
| Wyjście przekaźnikowe: Typ: | AC-SSR |
| Relay Output: Contact Rating: | 24 ~ 265 VAC @ 1A |
| Relay Output: Leakage Current: | 1.5 mA |
| Relay Output: Operate Time: | 1/2 cycle + 1 ms |
| Relay Output: Release Time: | 1/2 cycle + 1 ms |
| Relay Output: Electrical Endurance: | Long Life, No Arcing, No Bounce, No Switching Noise |
| Relay Output: Power on Value: | Programmable |
| Relay Output: Safe Value: | Programmable |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 1200 ~ 115200 bps |
| COM Ports: Data Format: | (N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1) |
| COM Ports: Protocol: | DCON |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Input Range: | +10 ~ +30 VDC |
| Power: Consumption: | 1.0 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 72 x 123 x 35 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +85 °C |
| Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
| Status: | Available |
