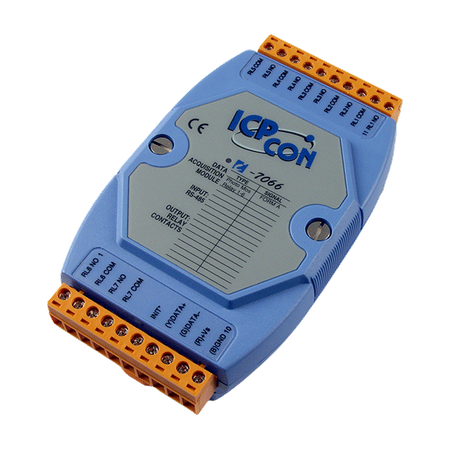

Name: I-7066
Brand: ICP DAS

Broszura Pobierz

Główne cechy

PhotoMOS Relay: 0.13 A @ 350 V (AC szczytowe lub DC)
7 wyjść przekaźnikowych PhotoMOS
Brak łuku, brak odbicia i brak hałasu przełączania
Izolacja za pomocą optocouplerów
Konfigurowalne wartości włączenia i bezpieczne ustawienia wartości
Wbudowany podwójny watchdog

Wprowadzenie

Zarówno I-7066, jak i M-7066P posiadają siedem wyjść przekaźnikowych PhotoMOS typu Form A. W porównaniu z przekaźnikami elektromagnetycznymi, przekaźniki PhotoMOS zapewniają szybszy czas reakcji, większą trwałość elektryczną oraz wyższą odporność na wibracje i wstrząsy. Ponadto przekaźniki PhotoMOS nie generują łuku, odbicia ani hałasu przełączania. Istnieją opcje konfiguracji wartości wyjść cyfrowych podczas włączenia i w stanie bezpiecznym, a zarówno I-7066D, jak i M-7066PD mają po siedem wskaźników LED do wyświetlania statusu kanałów oraz zapewniają ochronę ESD 4 kV.

Zastosowania

• Automatyka budynkowa
• Automatyka przemysłowa
• Automatyka maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Sprzęt testujący

Parametry techniczne:

Product Range:	I-7000
Moduł CPU
CPU Module: Watchdog Timer:	Module, Communication (Programmable)
Izolacja
Isolation: Intra-module Isolation:	5000 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±4 kV for 8 Relay and Power Line , ±2 kV for RS-485 Port Line
EMS Protection: ESD (IEC 61000-4-2):	±4 kV Contact for each Terminal , ±8 kV Air for Random Point
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication
Wyjście przekaźnikowe
Wyjście przekaźnikowe: Kanały:	7 (Form A)
Wyjście przekaźnikowe: Typ:	PhotoMOS Relay
Relay Output: Contact Rating:	350 V (AC peck or DC) @ 0.13 A , 0.24 A @ 220 VDC , 0.25 A @ 250 VAC
Relay Output: Leakage Current:	1 uA
Relay Output: Operate Time:	2 ms Max.
Relay Output: Release Time:	1 ms Max.
Relay Output: Electrical Endurance:	Long Life, No Arcing, No Bounce, No Switching Noise
Relay Output: Power on Value:	Programmable
Relay Output: Safe Value:	Programmable
Porty COM
Porty COM: Porty:	1 x RS-485
Porty COM: Szybkość transmisji:	1200 ~ 115200 bps
COM Ports: Data Format:	(N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1)
COM Ports: Protocol:	DCON
Power
Power: Reverse Polarity Protection:	Yes
Power: Input Range:	+10 ~ +30 VDC
Power: Consumption:	0.4 W
Mechaniczny
Mechanical: Dimensions (mm):	72 x 123 x 35 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +85 °C
Environment: Humidity:	10 ~ 95% RH, Non-condensing
Status:	Available
