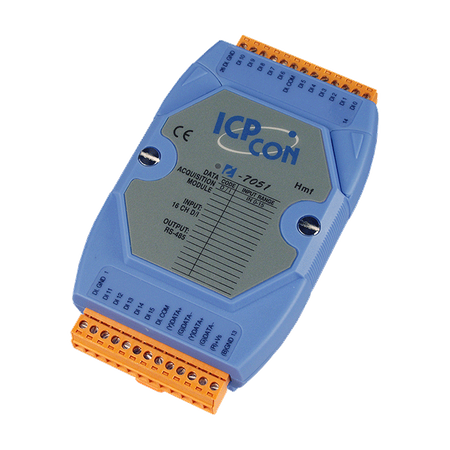

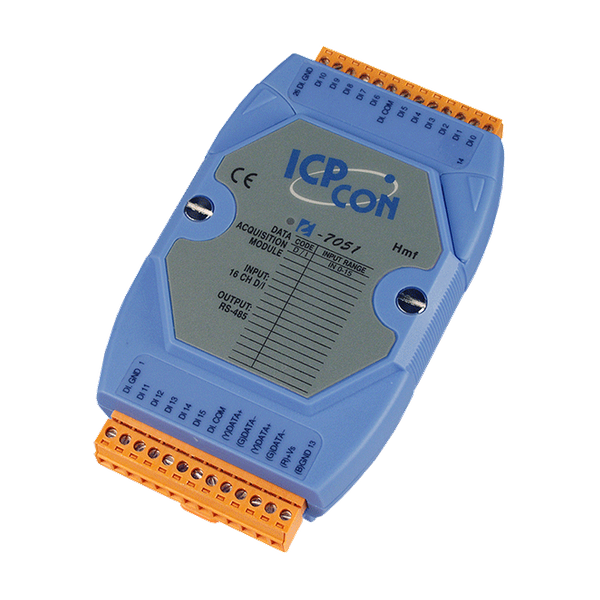

Name: I-7051
Brand: ICP DAS

Broszura Pobierz

Główne cechy

16 wejść cyfrowych
Wybór między suchym a mokrym kontaktem za pomocą połączeń przewodowych
Izolacja fotokoplerowa
Pomiar na dużą odległość
Wszystkie kanały mogą być używane jako liczniki 16-bitowe
Wbudowany podwójny watchdog

Wprowadzenie

I-7051 oferuje 16 kanałów do cyfrowego wejścia, obsługując zarówno suchy, jak i mokry kontakt, z efektywną odległością dla suchego kontaktu do 500 metrów. Wszystkie kanały nie tylko cechują się izolacją fotokoplerową, ale również mogą być używane jako 16-bitowe liczniki. I-7051D posiada również 16 wskaźników LED, które mogą być używane do monitorowania statusu kanałów cyfrowych wejść. 4 kV ochrona ESD oraz 3750 VDC izolacja między modułami są standardem. M-7051 ma takie same specyfikacje sprzętowe jak I-7051, ale dodatkowo obsługuje protokół Modbus RTU oraz protokół DCON.

Zastosowania

• Automatyzacja budynków
• Automatyzacja fabryk
• Automatyzacja maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Sprzęt do testowania

Parametry techniczne:

Product Range:	I-7000
Moduł CPU
CPU Module: Watchdog Timer:	Module, Communication (Programmable)
Izolacja
Isolation: Intra-module Isolation:	3750 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±4 kV for Power Line
EMS Protection: ESD (IEC 61000-4-2):	±4 kV Contact for each Terminal , ±8 kV Air for Random Point
EMS Protection: Surge (IEC 61000-4-5):	±3 kV for Power Line
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication
Wejście cyfrowe/licznik
Wejście cyfrowe/licznik: Kanały:	16
Wejście cyfrowe/licznik: Typ:	Suchy kontakt, , Prawo Kontakt
Digital Input/Counter: Sink/Source (NPN/PNP):	Sink/Source
Digital Input/Counter: ON Voltage Level:	Dry: Close to GND , Wet: +10 ~ +50 VDC
Digital Input/Counter: OFF Voltage Level:	Dry: Open , Wet: +4 VDC Max.
Digital Input/Counter: Max. Counts:	65535 (16-bit)
Digital Input/Counter: Frequency:	100 Hz
Digital Input/Counter: Min. Pulse Width:	5 ms
Digital Input/Counter: Effective Distance:	500 M Max.
Digital Input/Counter: Input Impedance:	10 kΩ
Wejście cyfrowe/licznik: Ochrona przed przepięciem:	±70 VDC
Porty COM
Porty COM: Porty:	1 x RS-485
Porty COM: Szybkość transmisji:	1200 ~ 115200 bps
COM Ports: Data Format:	(N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1)
COM Ports: Protocol:	DCON
Power
Power: Reverse Polarity Protection:	Yes
Power: Input Range:	+10 ~ +30 VDC
Power: Consumption:	0.3 W
Mechaniczny
Mechanical: Dimensions (mm):	72 x 123 x 35 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +85 °C
Environment: Humidity:	10 ~ 95% RH, Non-condensing
Status:	Available
