Główne cechy
- 8 wejść cyfrowych typu Sink lub Source
- 6 kanałów niezależnych i 2 kanały ze wspólną masą
- Wysokie napięcie izolacji wewnątrz modułu
- Wszystkie kanały mogą być używane jako liczniki 16-bitowe
- Wbudowany podwójny watchdog
Wprowadzenie

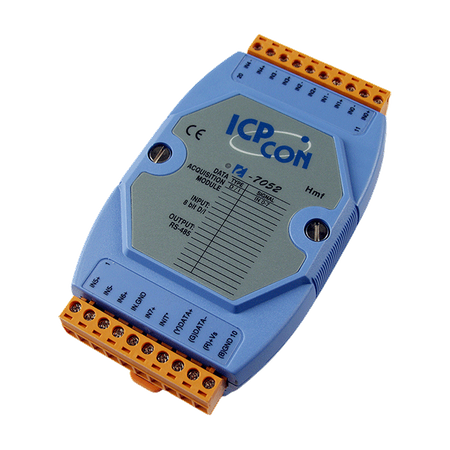

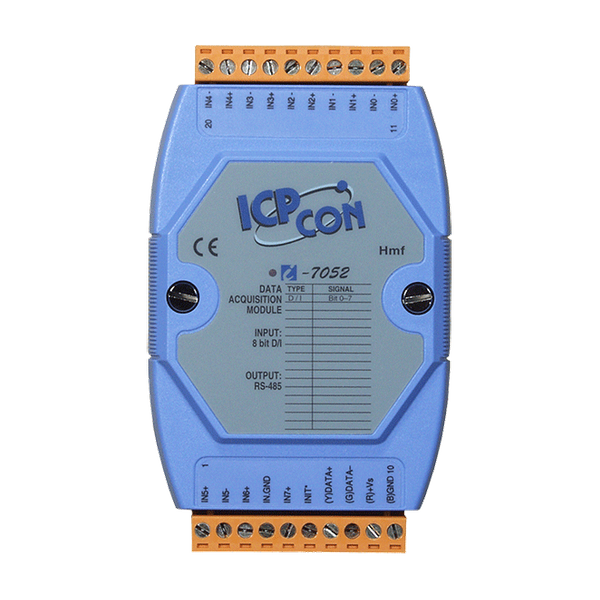

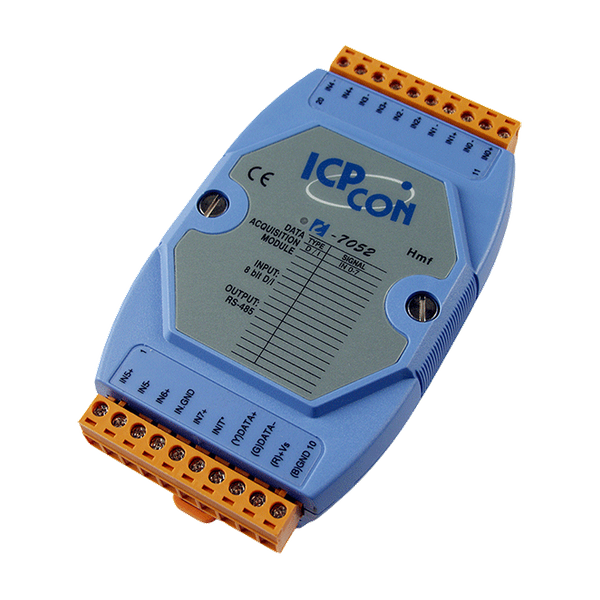

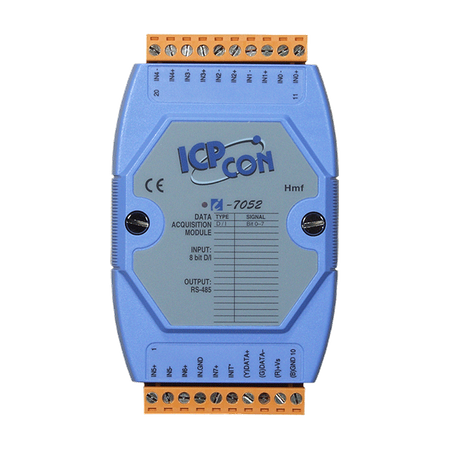

I-7052 oferuje 6 w pełni niezależnych kanałów oraz 2 kanały ze wspólną masą dla wejść cyfrowych. Wejścia różnicowe charakteryzują się izolacją międzykanałową. Ponadto, można wybrać wejścia typu Sink lub Source poprzez połączenia przewodowe. Wszystkie kanały mogą być używane jako liczniki 16-bitowe i posiadają 8 wskaźników LED do monitorowania statusu kanałów wejściowych. Standardem jest ochrona ESD 4 kV i izolacja wewnątrz modułu 5000 Vrms. M-7052 posiada te same specyfikacje sprzętowe co I-7052, ale dodatkowo wspiera protokół Modbus RTU oraz protokół DCON. I-7053_FG charakteryzuje się dłuższym efektywnym zasięgiem pomiaru dla wejść cyfrowych typu dry contact do 500 metrów. I-7053_FG obsługuje wejścia typu Source. Wszystkie 16 kanałów może być również używanych jako liczniki 16-bitowe, które są nieizolowane. I-7053D_FG posiada 16 wskaźników LED do monitorowania statusu kanałów. M-7053 ma te same specyfikacje sprzętowe co I-7053_FG, ale dodatkowo wspiera protokół Modbus RTU oraz protokół DCON.
Zastosowania
• Automatyka budynkowa
• Automatyka przemysłowa
• Automatyka maszyn
• Zdalna konserwacja
• Zdalna diagnoza
• Urządzenia testowe
| Product Range: | I-7000 |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
| Isolation: Intra-module Isolation: | 5000 Vrms |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication |
Wejście cyfrowe/licznik | |
| Wejście cyfrowe/licznik: Kanały: | 8 |
| Wejście cyfrowe/licznik: Typ: | Prawo Kontakt |
| Digital Input/Counter: Sink/Source (NPN/PNP): | Sink/Source |
| Digital Input/Counter: ON Voltage Level: | +4 ~ +30 VDC |
| Digital Input/Counter: OFF Voltage Level: | +1 VDC Max. |
| Digital Input/Counter: Max. Counts: | 65535 (16-bit) |
| Digital Input/Counter: Frequency: | 100 Hz |
| Digital Input/Counter: Min. Pulse Width: | 5 ms |
| Digital Input/Counter: Input Impedance: | 3 kΩ |
| Wejście cyfrowe/licznik: Ochrona przed przepięciem: | ±35 VDC |
| Digital Input/Counter: Channel-to-Channel Isolation: | ±2 kV for differential only |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 1200 ~ 115200 bps |
| COM Ports: Data Format: | (N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1) |
| COM Ports: Protocol: | DCON |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Input Range: | +10 ~ +30 VDC |
| Power: Consumption: | 0.2 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 72 x 123 x 35 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +85 °C |
| Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
| Status: | Available |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
Gwarancja 24 miesiące - Gwarancja udzielana przez sprzedawcę na okres 24 miesięcy.
Gwarancja standardowa 24 miesiące
