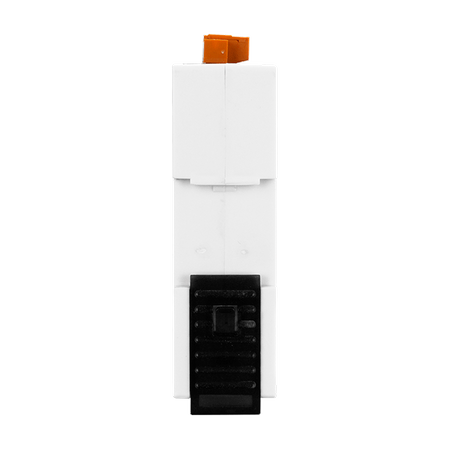

Name: ECAT-2060
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• Przetwarzanie w locie: EtherCAT
• Potężny MCU obsługujący wydajny ruch sieciowy
• 2 x interfejs RJ-45 bus
• Odległość między stacjami do 100 m (100BASE-TX)
• Obsługa połączenia łańcuchowego
• Zweryfikowane narzędzie do testów zgodności EtherCAT
• Odłączalny blok terminala
• Wskaźniki LED dla statusu I/O
• Wbudowane cyfrowe I/O: 6 DI i 6 przekaźników DO
• Zgodność z RoHS
• Ochrona ESD 4 KV na każdy kanał

Wprowadzenie

ECAT-2000 jest wyposażony w protokół EtherCAT i instalowany przez połączenie łańcuchowe, co pozwala na elastyczność w instalacji urządzeń oraz redukcję kosztów infrastruktury i operacyjnych. Wszystkie moduły mogą być wdrażane w topologie sieci takie jak gwiazda, linia lub pierścień. Izolowany projekt wejścia i wyjścia chroni ECAT-2000 przed szkodliwymi zakłóceniami i warunkami środowiskowymi. ECAT-2060 ma wbudowane 6 izolowanych wejść cyfrowych i 6 przekaźników wyjścia cyfrowego. Użytkownicy mogą uzyskiwać status wejść i wyjść nie tylko przez dane procesowe, ale także za pomocą wskaźników LED. Został przetestowany i zweryfikowany narzędziem do testów zgodności, dzięki czemu kompatybilny master EtherCAT lub konfigurator może nim łatwo zarządzać i wdrażać różne aplikacje.

Zastosowania

• Narzędzia półprzewodnikowe
• Formowanie metalu
• Opakowania
• Formowanie wtryskowe
• Systemy montażowe
• Maszyny drukarskie
• Robotyka

Parametry techniczne:

Product Range:	EtherCAT
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	Signal: ±1 kV Class A; Power: ±1 kV Class A
EMS Protection: ESD (IEC 61000-4-2):	± 4 kV Contact for Each Channel
EMS Protection: Surge (IEC 61000-4-5):	± 1 kV Class A
Wejście cyfrowe
Wejście cyfrowe: Kanały:	6
Wejście cyfrowe: Typ:	Dry+Wet Contact
Wejście cyfrowe: Sink/Source (NPN/PNP):	Sink/Source
Wejście cyfrowe: ON Poziom napięcia:	Dry: Close to GND , Wet: +10 V ~ +50 V
Wejście cyfrowe: OFF Poziom napięcia:	Dry: Open , Wet: +4 V Max.
Wejście cyfrowe: Izolacja:	3750 VDC
Wyjście przekaźnikowe
Wyjście przekaźnikowe: Kanały:	6
Wyjście przekaźnikowe: Typ:	Form A (SPST-NO)
Relay Output: Contact Rating:	5 A @ 30 VDC , 2 A @ 125/250 VAC (47 ~ 63 Hz)
Relay Output: Operate Time:	10 ms Max.
Relay Output: Release Time:	5 ms Max.
Relay Output: Electrical Endurance:	1 x 10^5 Operations
Relay Output: Mechanical Endurance:	2 x 10^7 Operations
EtherCAT
EtherCAT: Ports:	2 x RJ-45
EtherCAT: Distance Between Stations:	100 m Max. (100Base-TX)
EtherCAT: Data Transfer Medium:	Ethernet/EtherCAT cable (Min. CAT5), shielded
EtherCAT: Cycle Time:	200 us
EtherCAT: Distributed Clocks:	Yes
Power
Power: Input Range:	+10 VDC ~ +30 VDC
Power: Consumption:	4 W Max.
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	33 x 127 x 108 (W x L x H)
Mechanical: Installation:	DIN-Rail
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
