Główne cechy
• Przetwarzanie na bieżąco: EtherCAT
• Potężny MCU obsługujący efektywny ruch sieciowy

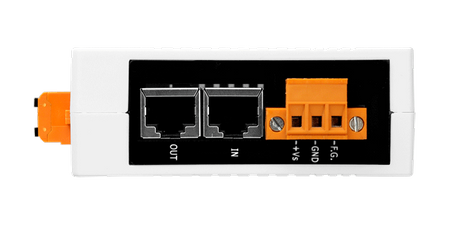

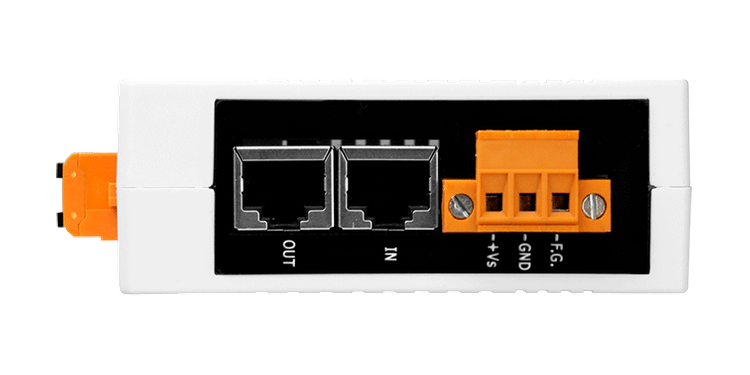

• 2 x interfejs RJ-45
• Odległość między stacjami do 100 metrów (100BASE-TX)
• Obsługa połączeń łańcuchowych
• Zweryfikowane narzędziem testującym zgodność EtherCAT
• Wyjmowana złączka terminalowa

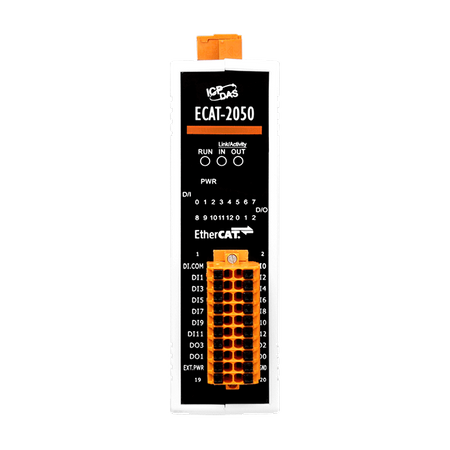

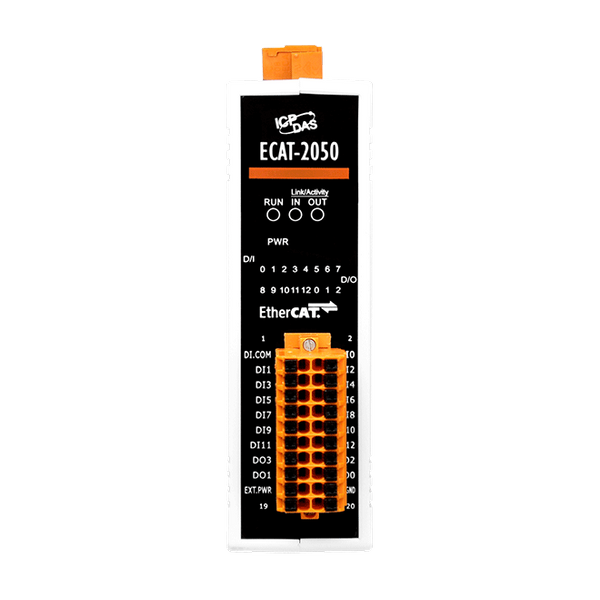

• Wskaźniki LED dla statusu I/O
• Wbudowane wejścia/wyjścia cyfrowe: 4-kan. typu źródłowego lub odbiorczego DO i 13-kan. DI
• Zgodność z RoHS
• Ochrona ESD 4 KV dla każdego kanału
Wprowadzenie

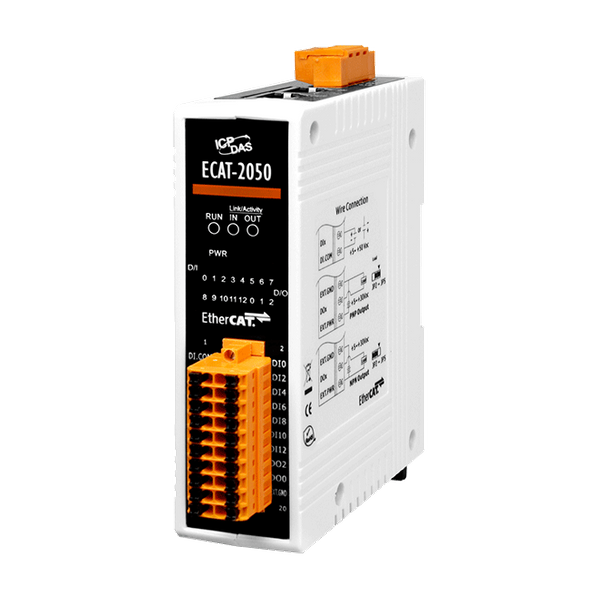

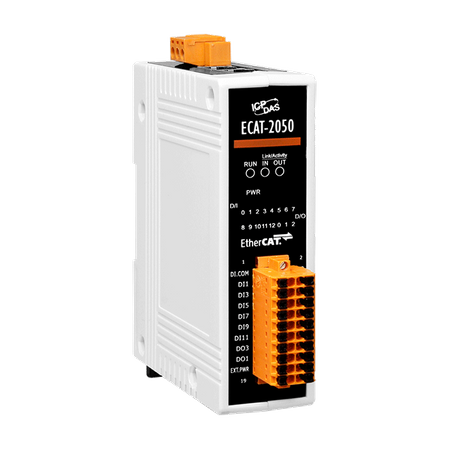

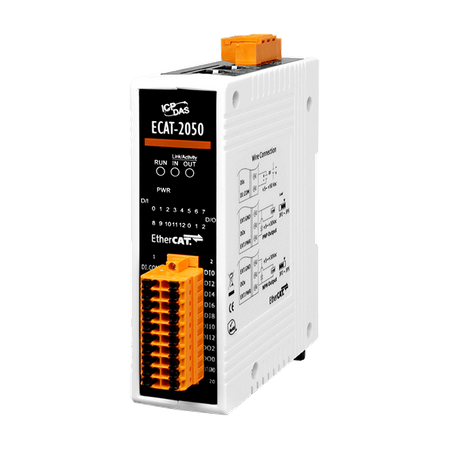

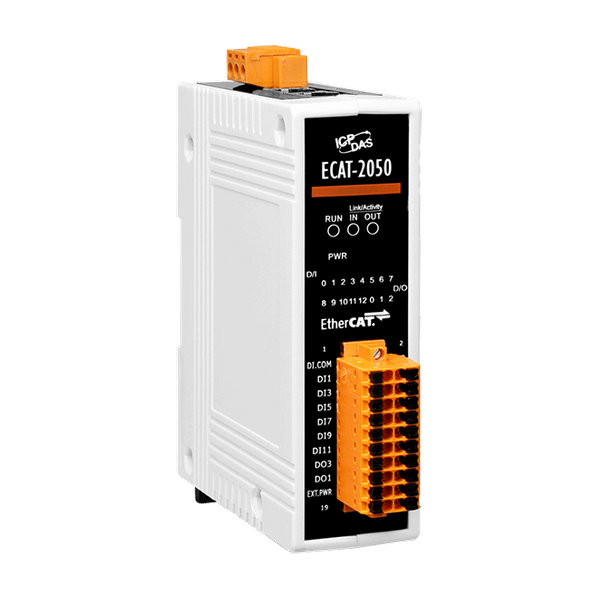

ECAT-2000 jest wyposażony w protokół EtherCAT i może być instalowany w układzie łańcuchowym, co pozwala na dużą elastyczność w instalacji urządzeń i redukcję kosztów infrastruktury i eksploatacji. Wszystkie moduły mogą być konfigurowane jako topologie sieciowe gwiazdy, linii lub pierścienia. Projekt wejść i wyjść izolowanych chroni ECAT-2000 przed szkodliwymi zakłóceniami i środowiskiem. ECAT-2050 posiada wbudowane 4 izolowane wejścia cyfrowe typu źródłowego lub odbiorczego oraz 13 wejść cyfrowych. Użytkownicy mogą monitorować status wejść i wyjść zarówno poprzez dane procesowe, jak i wskaźniki LED. Został przetestowany i zweryfikowany narzędziem testującym zgodność, dlatego każdy zgodny EtherCAT Master lub konfigurator może łatwo z niego korzystać i implementować różne aplikacje.
Zastosowania
• Narzędzia półprzewodnikowe
• Obróbka metali
• Pakowanie
• Formowanie wtryskowe
• Systemy montażowe
• Maszyny drukarskie
• Robotyka
| Product Range: | EtherCAT |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | Signal: ±1 kV Class A; Power: ±1 kV Class A |
| EMS Protection: ESD (IEC 61000-4-2): | ± 4 kV Contact for Each Channel |
| EMS Protection: Surge (IEC 61000-4-5): | ± 1 kV Class A |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 13 |
| Wejście cyfrowe: Typ: | Prawo Kontakt |
| Wejście cyfrowe: Sink/Source (NPN/PNP): | Sink/Source |
| Wejście cyfrowe: ON Poziom napięcia: | +5 V ~ +50 V |
| Wejście cyfrowe: OFF Poziom napięcia: | +2 V Max. |
| Wejście cyfrowe: Izolacja: | 3750 VDC |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 4 |
| Wyjście cyfrowe: Typ: | Kolektor otwarty |
| Wyjście cyfrowe: Sink/Source (NPN/PNP): | Sink ,NPN /Source ,PNP (Jumper Selectable) |
| Wyjście cyfrowe: Napięcie obciążenia: | +5 VDC ~ +30 VDC |
| Wyjście cyfrowe: Prąd obciążenia: | 100 mA/kanał |
| Wyjście cyfrowe: Izolacja: | 3750 VDC |
EtherCAT | |
| EtherCAT: Ports: | 2 x RJ-45 |
| EtherCAT: Distance Between Stations: | 100 m Max. (100Base-TX) |
| EtherCAT: Data Transfer Medium: | Ethernet/EtherCAT cable (Min. CAT5), shielded |
| EtherCAT: Cycle Time: | 200 us |
| EtherCAT: Distributed Clocks: | Yes |
Power | |
| Power: Input Range: | +10 VDC ~ +30 VDC |
| Power: Consumption: | 4 W Max. |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 33 x 127 x 108 (W x L x H) |

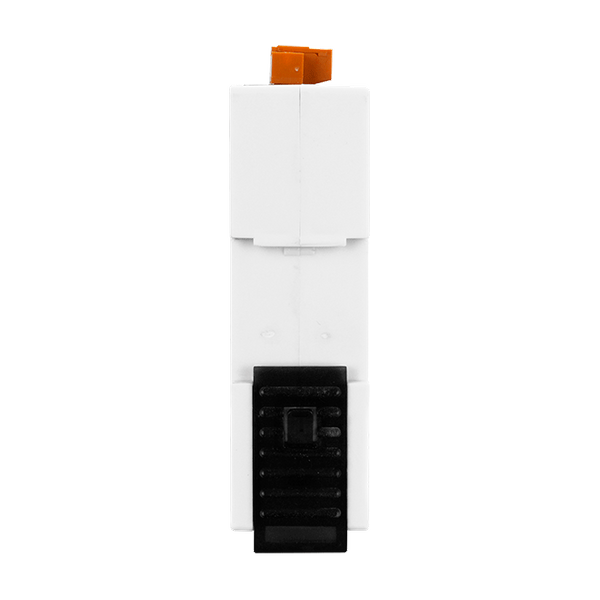

| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
