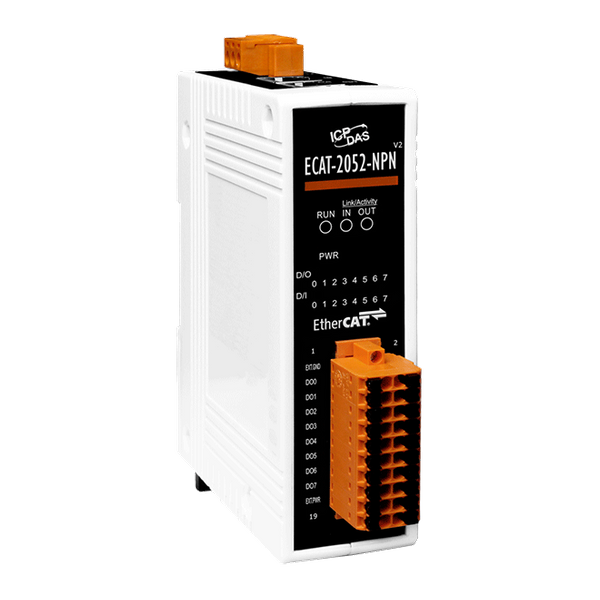

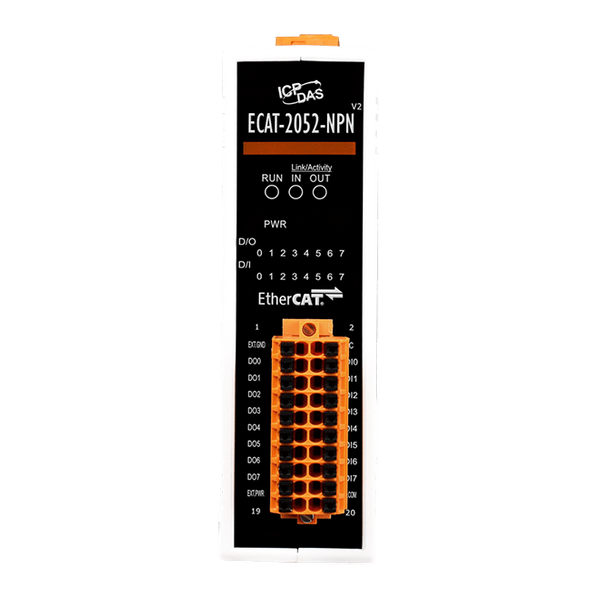

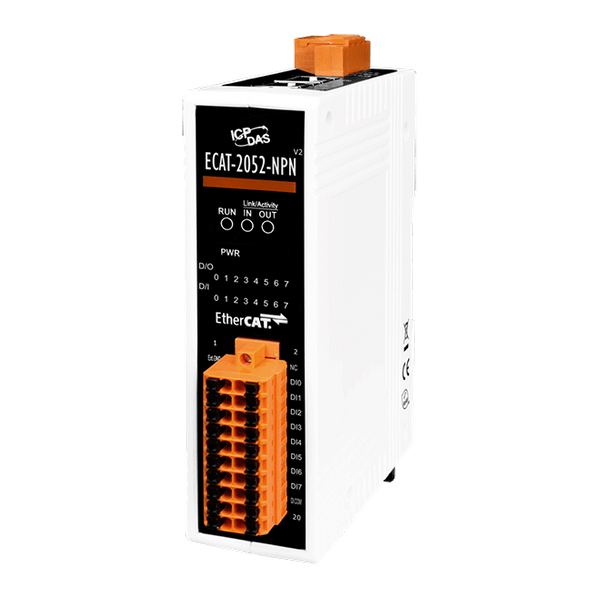

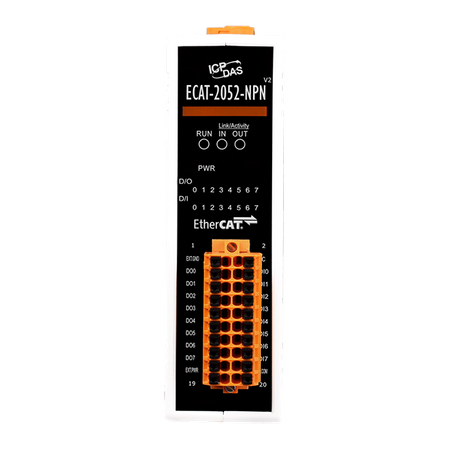

Name: ECAT-2052-NPN
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• Przetwarzanie w locie: EtherCAT
• Potężny MCU obsługujący efektywny ruch sieciowy
• 2 interfejsy RJ-45
• Dystans między stacjami do 100 m (100BASE-TX)
• Wsparcie połączeń łańcuchowych
• Zweryfikowany narzędziem testowym zgodności EtherCAT
• Zdejmowany blok terminaliów
• Wskaźniki LED dla statusu I/O
• Wbudowane cyfrowe I/O: 8 DI i 8 DO
• Zgodność z RoHS
• Ochrona ESD 4 KV kontakt dla każdego kanału

Wprowadzenie

ECAT-2000 jest wyposażony w protokół EtherCAT i instalowany poprzez połączenie łańcuchowe, co umożliwia elastyczność w instalacji urządzeń i redukuje koszty infrastruktury i operacji. Wszystkie moduły mogą być wdrożone w topologiach sieciowych, takich jak gwiazda, linia lub pierścień. Izolowane wejścia i wyjścia chronią ECAT-2000 przed szkodliwymi zakłóceniami i środowiskiem. ECAT-2052-NPN posiada wbudowane izolowane 8 wejść cyfrowych i 8 wyjść cyfrowych. Użytkownicy mogą uzyskać status wejść i wyjść nie tylko za pomocą danych procesów, ale także z jego wskaźników LED. Produkt przeszedł test zgodności, co sprawia, że dowolny zgodny Master EtherCAT lub konfigurator może go łatwo obsługiwać i wdrażać w różnych zastosowaniach.

Zastosowania

• Narzędzia półprzewodnikowe
• Formowanie metalu
• Pakowanie
• Formowanie wtryskowe
• Systemy montażowe
• Maszyny drukarskie
• Robotyka

Parametry techniczne:

Product Range:	EtherCAT
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	Signal: ±1 kV Class A; Power: ±1 kV Class A
EMS Protection: ESD (IEC 61000-4-2):	± 4 kV Contact for Each Channel
EMS Protection: Surge (IEC 61000-4-5):	± 1 kV Class A
Wejście cyfrowe
Wejście cyfrowe: Kanały:	8
Wejście cyfrowe: Typ:	Prawo Kontakt
Wejście cyfrowe: Sink/Source (NPN/PNP):	Sink/Source
Wejście cyfrowe: ON Poziom napięcia:	+3.5 V ~ +50 V
Wejście cyfrowe: OFF Poziom napięcia:	+2 V Max.
Wejście cyfrowe: Izolacja:	3750 VDC
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:	8
Wyjście cyfrowe: Typ:	Kolektor otwarty
Wyjście cyfrowe: Sink/Source (NPN/PNP):	Sink , NPN
Wyjście cyfrowe: Napięcie obciążenia:	+3.5 VDC ~ +30 VDC
Wyjście cyfrowe: Prąd obciążenia:	100 mA/kanał
Wyjście cyfrowe: Izolacja:	3750 Vrms
EtherCAT

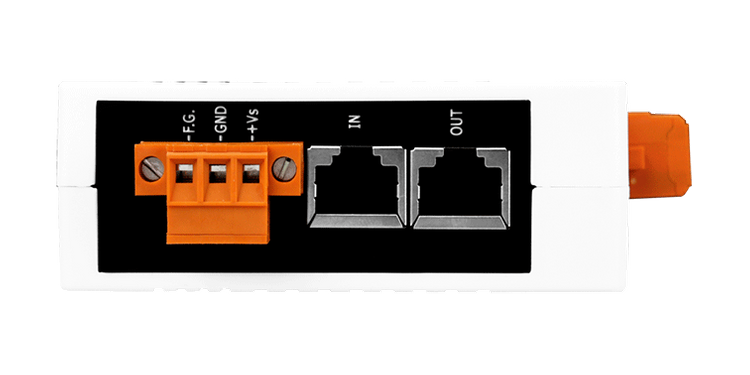

EtherCAT: Ports:	2 x RJ-45
EtherCAT: Distance Between Stations:	100 m Max. (100Base-TX)
EtherCAT: Data Transfer Medium:	Ethernet/EtherCAT cable (Min. CAT5), shielded
EtherCAT: Cycle Time:	200 us
EtherCAT: Distributed Clocks:	Yes
Power
Power: Input Range:	+10 VDC ~ +30 VDC
Power: Consumption:	4 W Max.
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	33 x 127 x 108 (W x L x H)

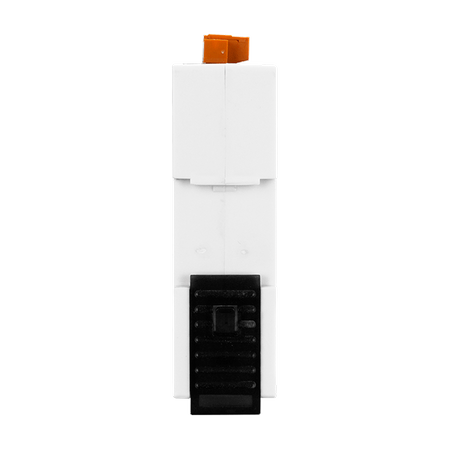

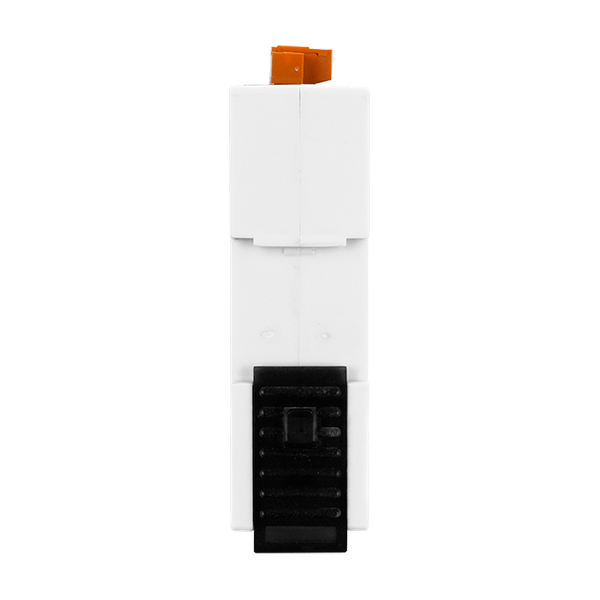

Mechanical: Installation:	DIN-Rail
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
