Główne cechy
- Niezależne przetwarzanie danych: EtherCAT
- Potężny MCU zarządza efektywnym ruchem sieciowym
- 2 x interfejsy RJ-45
- Odległość między stacjami do 100 m (100BASE-TX)
- Wsparcie dla połączeń typu daisy chain
- Zweryfikowany przez narzędzie do testów zgodności EtherCAT
- Odłączalny złącze terminala
- Wskaźniki LED statusu wyjścia
- Wbudowane 16 wyjść cyfrowych
- Zgodność z RoHS
- Ochrona ESD 4 KV kontaktowo dla każdego kanału
Wprowadzenie

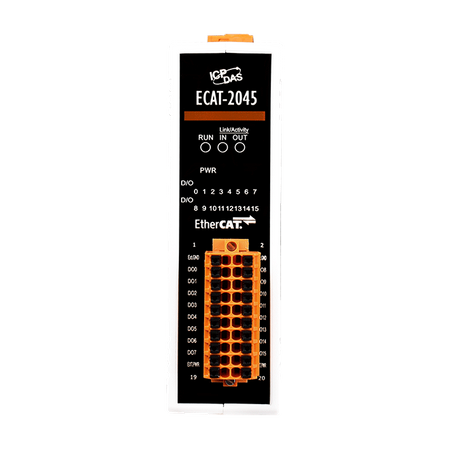

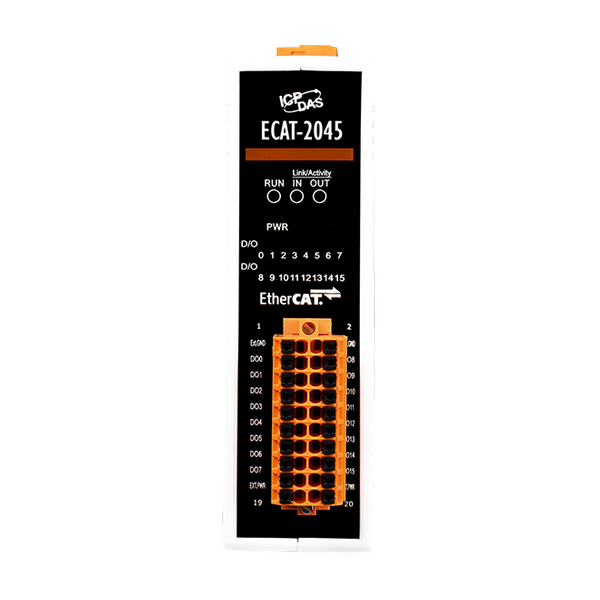

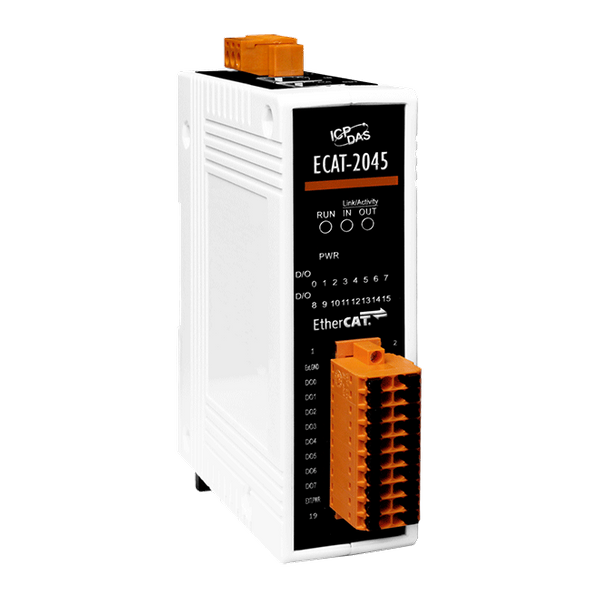

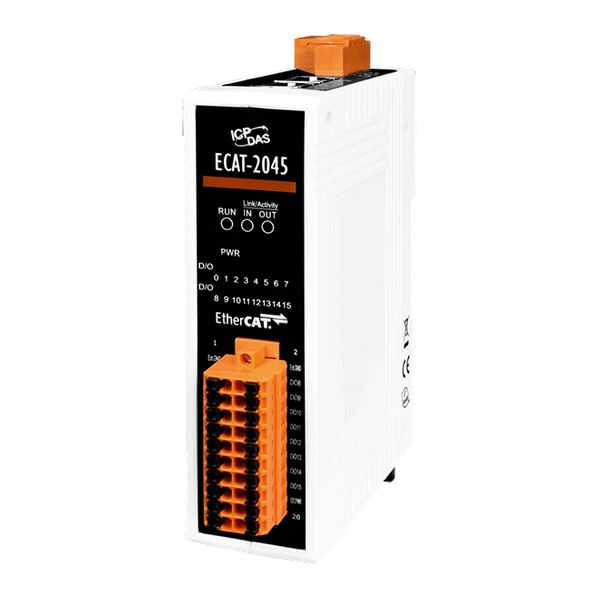

ECAT-2000 jest wyposażony w protokół EtherCAT i instalowany za pomocą połączeń w łańcuchu, co umożliwia elastyczność w instalacji urządzeń oraz redukcję kosztów infrastruktury i operacyjnych. Wszystkie moduły mogą być stosowane w topologiach sieciowych takich jak gwiazda, linia czy pierścień. Izolacja wejść i wyjść chroni ECAT-2000 przed szkodliwymi zakłóceniami i warunkami środowiskowymi. ECAT-2045 posiada wbudowane izolowane 16 wyjść cyfrowych. Użytkownicy mogą uzyskać status wejść i wyjść nie tylko przez dane procesowe, ale również przez wskaźniki LED. Moduł został przetestowany za pomocą narzędzia do testów zgodności, dzięki czemu jest w pełni obsługiwany przez kompatybilne Mastery EtherCAT lub konfiguracyjne, co ułatwia implementację różnych aplikacji.
Zastosowania
- Narzędzia półprzewodnikowe
- Formowanie metali
- Pakowanie
- Wtryskarki
- Systemy montażowe
- Maszyny drukarskie
- Robotyka
| Product Range: | EtherCAT |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | Signal: ±1 kV Class A; Power: ±1 kV Class A |
| EMS Protection: ESD (IEC 61000-4-2): | ± 4 kV Contact for Each Channel |
| EMS Protection: Surge (IEC 61000-4-5): | ± 1 kV Class A |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 16 |
| Wyjście cyfrowe: Typ: | Open Collector (Sink , NPN) |
| Wyjście cyfrowe: Napięcie obciążenia: | +3.5 VDC ~ +50 VDC |
| Wyjście cyfrowe: Prąd obciążenia: | 700 mA/Channel |
| Wyjście cyfrowe: Izolacja: | 3750 Vrms |
EtherCAT | |

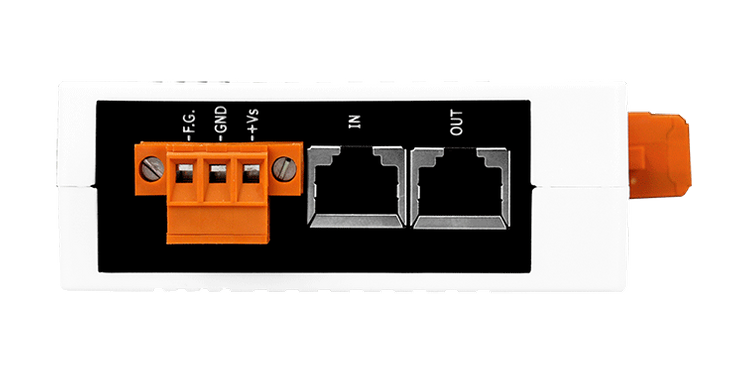

| EtherCAT: Ports: | 2 x RJ-45 |
| EtherCAT: Distance Between Stations: | 100 m Max. (100Base-TX) |
| EtherCAT: Data Transfer Medium: | Ethernet/EtherCAT cable (Min. CAT5), shielded |
| EtherCAT: Cycle Time: | 200 us |
| EtherCAT: Distributed Clocks: | Yes |
Power | |
| Power: Input Range: | +10 VDC ~ +30 VDC |
| Power: Consumption: | 4 W Max. |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 33 x 127 x 108 (W x L x H) |

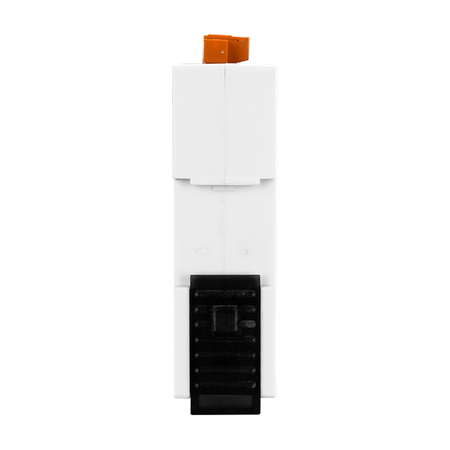

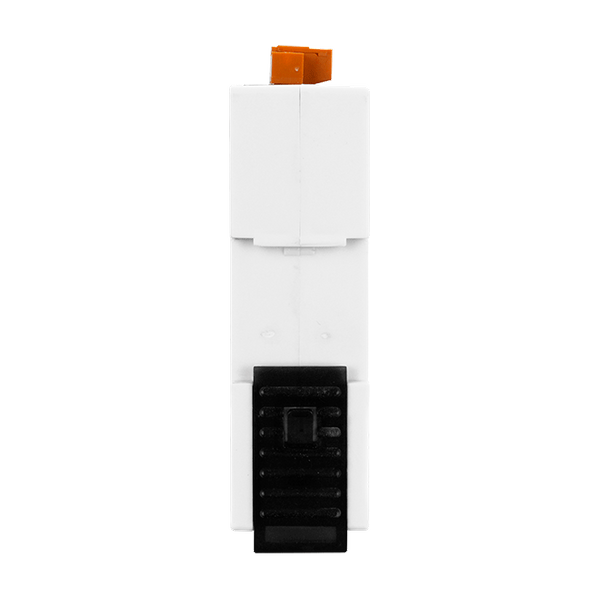

| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
