Główne cechy
- ISA Bus
- 6 kanałów AO dla A-626/A726
- 8 kanałów AO dla A-628
- Rozdzielczość 12-bitowa
- Zakres wyjściowy napięcia: 0 ~ 5 V, 0 ~ 10 V, ±5 V, ±10 V
- Zakres wyjściowy prądu: 4 ~ 20 mA (sink)
- Napięcie odniesienia wewnętrznego: -5 V, -10 V
- Napięcie odniesienia zewnętrznego: ±10 V (max.) AC lub DC
- Poziom IRQ od IRQ3 do IRQ15
- 16 kanałów DO
- 16 kanałów DI
- Bezpośrednie połączenie z DB-16P, DB-16R, DB-24PR, DN-20 i DN-37
Wprowadzenie

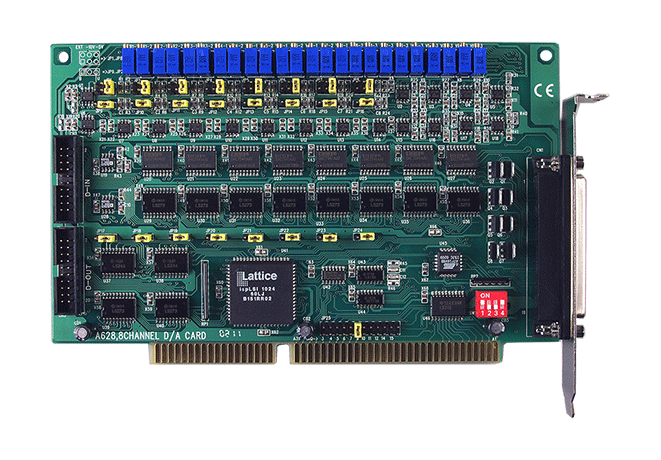

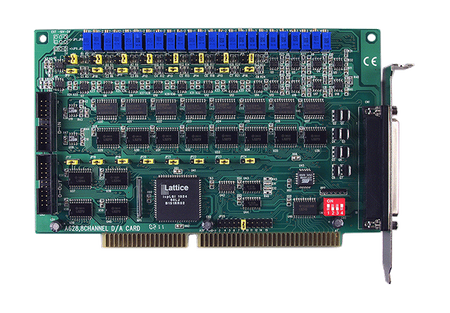

Karty A-726 to nowa generacja produktów, które są całkowicie kompatybilne z A-626.
A-626, A-628 i A-726 to 12-bitowe karty AO z 16 kanałami DI i 16 kanałami DO. A-626 i A-726 obsługują 6 kanałów AO, podczas gdy A-628 obsługuje 8 kanałów AO. Obsługują one zarówno zakres wyjściowy prądu, jak i napięcia. Każdy kanał D/A może być indywidualnie wybrany za pomocą zworki dla różnych zakresów napięcia +/-10 V, +/-5 V, 0 ~ 5 V, 0 ~ 10 V oraz 4 ~ 20 mA (sink). Na karcie znajduje się chip odniesienia BB Ref-01, który rozwiązuje problem dryfu termicznego napięcia odniesienia.
Te karty obsługują różne wersje systemów operacyjnych, takie jak Linux, DOS, Windows 98/NT/2000 oraz 32-bitowe Windows XP/Vista/7. Dostarczane są biblioteki DLL i kontrolki ActiveX oraz różne przykłady programów w językach Turbo C++, Borland C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic i LabVIEW, które ułatwiają użytkownikom szybkie i łatwe opracowywanie własnych aplikacji.
A-626, A-628 i A-726 to 12-bitowe karty AO z 16 kanałami DI i 16 kanałami DO. A-626 i A-726 obsługują 6 kanałów AO, podczas gdy A-628 obsługuje 8 kanałów AO. Obsługują one zarówno zakres wyjściowy prądu, jak i napięcia. Każdy kanał D/A może być indywidualnie wybrany za pomocą zworki dla różnych zakresów napięcia +/-10 V, +/-5 V, 0 ~ 5 V, 0 ~ 10 V oraz 4 ~ 20 mA (sink). Na karcie znajduje się chip odniesienia BB Ref-01, który rozwiązuje problem dryfu termicznego napięcia odniesienia.
Te karty obsługują różne wersje systemów operacyjnych, takie jak Linux, DOS, Windows 98/NT/2000 oraz 32-bitowe Windows XP/Vista/7. Dostarczane są biblioteki DLL i kontrolki ActiveX oraz różne przykłady programów w językach Turbo C++, Borland C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic i LabVIEW, które ułatwiają użytkownikom szybkie i łatwe opracowywanie własnych aplikacji.
Zastosowania
- Analiza sygnału
- Automatyka przemysłowa
- Automatyzacja laboratoryjna
- Interfejs czujników
- Analiza FFT i częstotliwości
- Analiza przejściowa
- Testy produkcyjne
- Sterowanie procesami
Parametry techniczne:
| Product Range: | ISA Analog Output |
HARDWARE | |
| Hardware: Connector: | Female DB37 x 1 ,
20-pin box header x 2 |
Wyjście analogowe | |
| Wyjście analogowe: Kanały: | 8 |
| Wyjście analogowe: Zakres: | Voltage: ±10 V, ±5 V, 0 ~ 10 V, 0 ~ 5 V ,
Current: 4 ~ 20 mA |
| Wyjście analogowe: Rozdzielczość: | 12-bit |
| Wyjście analogowe: Dokładność: | 0.01% of FSR ±1 LSB @ 25 °C, ± 10 V |
| Analog Output: Response Time: | 500 kHz (Typical) |
| Analog Output: Voltage Output Capability: | ±5 mA |
| Wyjście analogowe: Tryb pracy: | Static Update |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 16 |
| Wejście cyfrowe: Typ: | 5 V/TTL |
| Wejście cyfrowe: ON Poziom napięcia: | 2.0 V Min. |
| Wejście cyfrowe: OFF Poziom napięcia: | 0.8 V Max. |
| Wejście cyfrowe: Szybkość reakcji: | 1.0 MHz (Typical) |
| Wejście cyfrowe: Tryb wyzwalania: | Aktualizacja statyczna |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 16 |
| Wyjście cyfrowe: Typ: | 5 V/TTL |
| Wyjście cyfrowe: Tryb pracy: | Aktualizacja statyczna |
| Wyjście cyfrowe: Napięcie obciążenia: | Logic 0: 0.4 V Max. ,
Logic 1: 2.4 V Min. |
| Wyjście cyfrowe: Prąd obciążenia: | Sink: 2.4 mA @ 0.8 V ,
Source: 0.8 mA @ 2.0 V |
| Wyjście cyfrowe: Szybkość reakcji: | 1.0 MHz (Typical) |
Magistrala PC | |
| Magistrala PC: Typ: | ISA |
| PC Bus: Data Bus: | 8-bit |
Power | |
| Power: Consumption: | 1.1 A @ +5 V ,
130 mA @ +12 V ,
105 mA @ -12 V |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 106 X 157 X 22 (W x L x D) |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60°C |
| Environment: Storage Temperature: | -20 ~ +70°C |
| Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
| Status: | End of Life |
