Główne cechy
- Programowalny główny identyfikator MAC
- Wsparcie dla maksymalnie 64 węzłów
- Wsparcie dla funkcji Grupy 2 i UCMM
- Maksymalna liczba fragmentów (Wejście/Wyjście) do 64
- Wsparcie dla trybów operacyjnych I/O: Poll, Bit-Strobe oraz Change Of State/Cyclic
- Wsparcie funkcji automatycznego skanowania urządzeń podrzędnych
- Wsparcie dla dodawania i usuwania urządzeń do/z sieci online
- Wsparcie automatycznego ponownego połączenia przy zerwaniu połączenia
Wprowadzenie

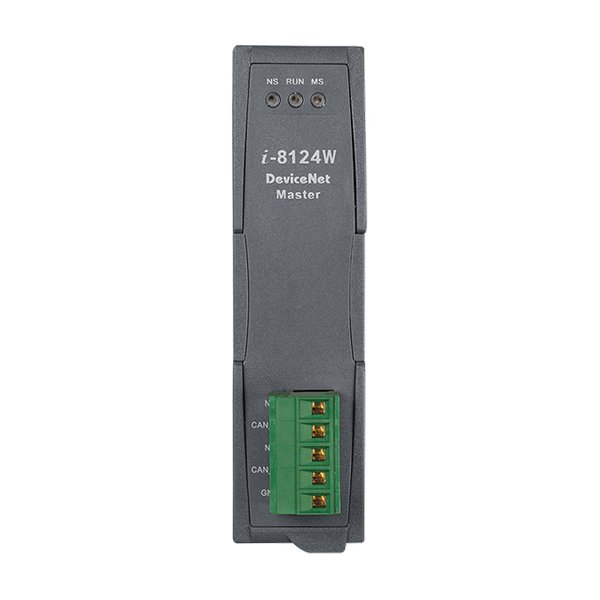

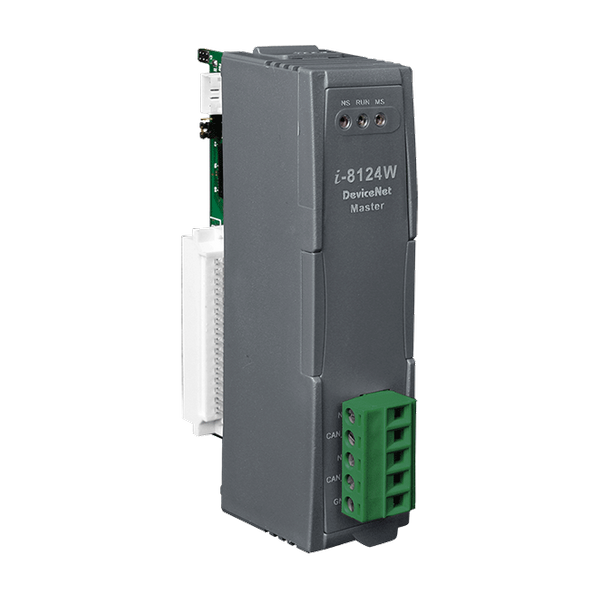

CAN (Controller Area Network) to protokół komunikacji szeregowej, który efektywnie wspiera rozproszoną kontrolę w czasie rzeczywistym na bardzo wysokim poziomie bezpieczeństwa. Jest szczególnie odpowiedni do sieci inteligentnych urządzeń oraz czujników i siłowników w systemie lub podsystemie. W sieci CAN nie ma klasycznego adresowania abonentów czy stacji, zamiast tego przekazywane są priorytetowe komunikaty. Jako samodzielny kontroler CAN, I-8124W może stanowić ekonomiczne rozwiązanie dla aplikacji DeviceNet i być urządzeniem głównym DeviceNet w magistrali CAN. Jest to "Predefined Master connection Set", i wspiera funkcje Group 2 only Server do komunikacji z urządzeniami podrzędnymi. Posiada niezależny port komunikacyjny CAN z 5-pinowym złączem śrubowym, oraz może obsługiwać szeroki zakres aplikacji DeviceNet. Ponadto, I-8124W korzysta z kontrolera CAN Phillips SJA1000T i transceivera 82C250, zapewniając arbitraż magistrali, wykrywanie błędów z automatyczną korekcją i funkcją retransmisji. Może być zainstalowany w seriach PAC WinPAC lub ViewPAC. Jest powszechnie stosowany w automatyce przemysłowej, budynkowej, pojazdowej, morskiej i w sieciach kontroli osadzonej. W celu rozszerzenia funkcji DeviceNet produktów ICPDAS, moduł I-8124W został opracowany w tym celu.
Zastosowania
|
|
|
|
|
CVD DeviceNet Application (TC) CVD DeviceNet Application (EN) |
|
|
Communicate with PowerFlex400 (EN) |
|
|
SMC Valve Aplications (EN) IFC-125 Valve Aplications (EN) MKS FRCA Valve Aplications (EN) |
|
|
SICK Distance Sensor Aplications (EN) |
| Product Range: | DeviceNet |
Software | |
| Software: Driver: | WinPAC, ViewPAC, XPAC-CE6 (The XPAC series PAC only support one I-8124W) |
| Software: SDK: | For CE5: VB.Net, C#.Net, VC 2005 (with .Net Framework 2.0 or upper), and eVC++ 4.0 ,
For CE6: VB.Net, C#.Net, VC 2008 (with .Net Framework 3.5 or upper) |
Moduł CPU | |
| CPU Module: CPU: | x86 |
| CPU Module: Watchdog Timer: | CPU built-in |
Wskaźniki LED | |
| LED Indicators: Status: | NS LED, RUN LED, MS LED |
DeviceNet | |
| DeviceNet: Controller: | NXP SJA1000T with 16 MHz clock |
| DeviceNet: Ports: | 1 |
| DeviceNet: Baud Rate: | 125 k, 250 k, 500 k |
| DeviceNet: Isolation: | 3000 VDC for DC-to-DC, 2500 Vrms for photo-couple |
| DeviceNet: Terminal Resistor: | Switch for 120 Ω terminal resistor |
| DeviceNet: Protocol: | DeviceNet Volumn I ver2.0, Volumn II ver2.0 |
| DeviceNet: CAN Specification: | ISO-11898-2, CAN 2.0A and CAN 2.0B |
Power | |
| Power: Consumption: | 2 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 31 x 115 x 91 (W x L x H) |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
