Główne cechy
- DeviceNet Version: DeviceNet Specification Volume I & II, Release 2.0
- Liczba węzłów: Maksymalnie 64
- Prędkość transmisji: 125K, 250K, 500K
- Obsługiwane grupy wiadomości: Grupa 2 tylko Serwer
- UCMM: Brak wsparcia
- Tryby pracy I/O: Poll, Bit-Strobe, Change of State/Cyclic
- Liczba fragmentów I/O: Maksymalnie 128 bajtów (wejście/wyjście)
- Ustawianie MAC ID: Przełącznik obrotowy
- Ustawianie prędkości transmisji: Przełącznik obrotowy
Wprowadzenie

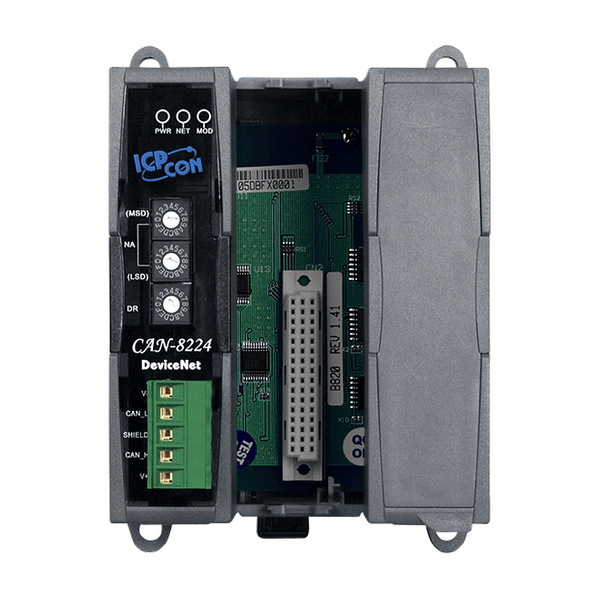

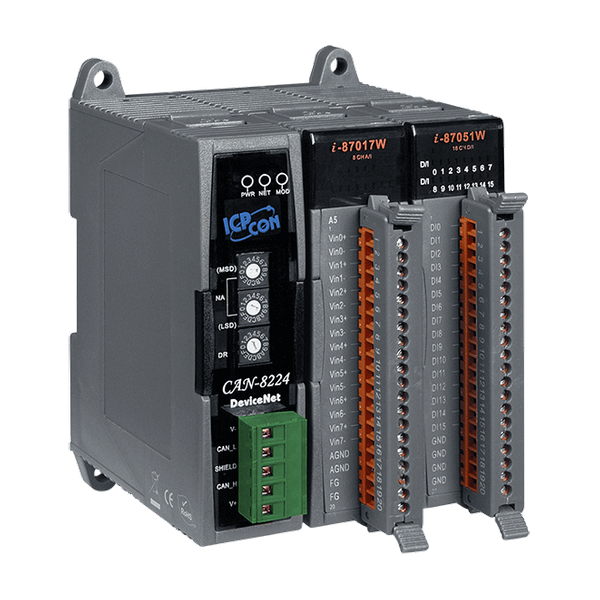

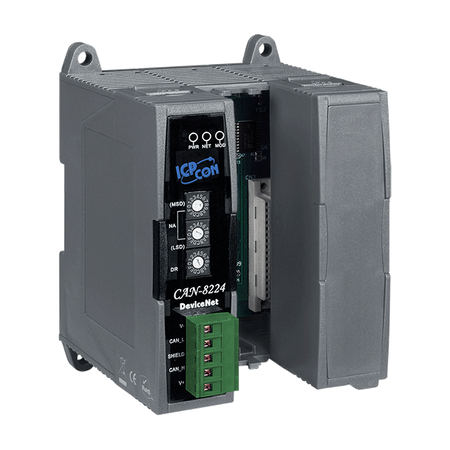

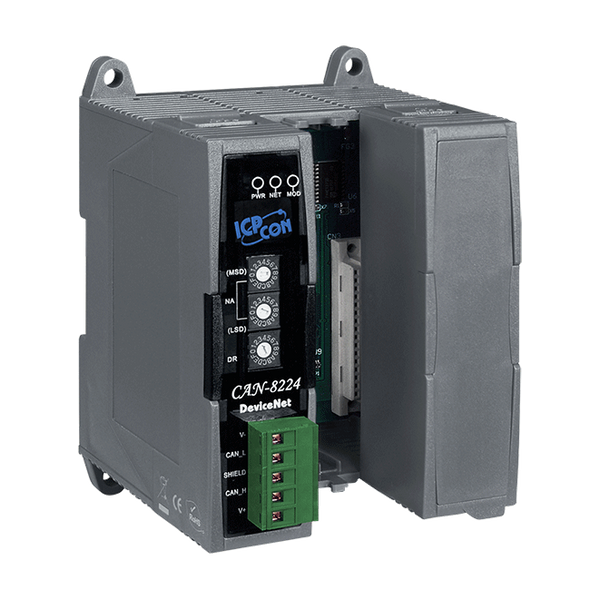

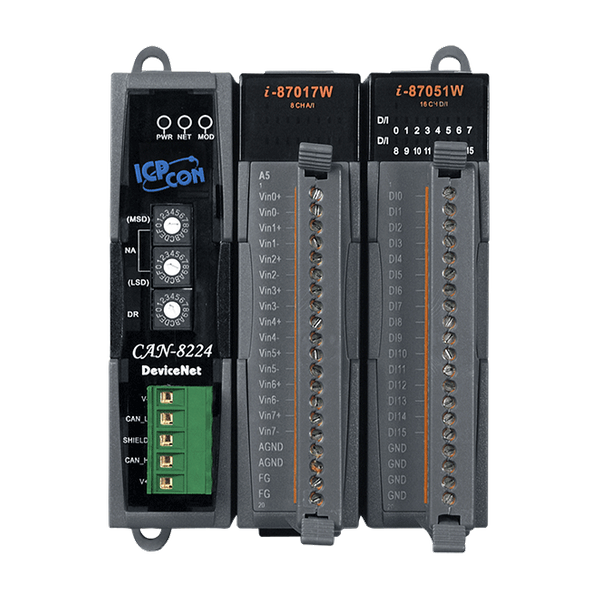

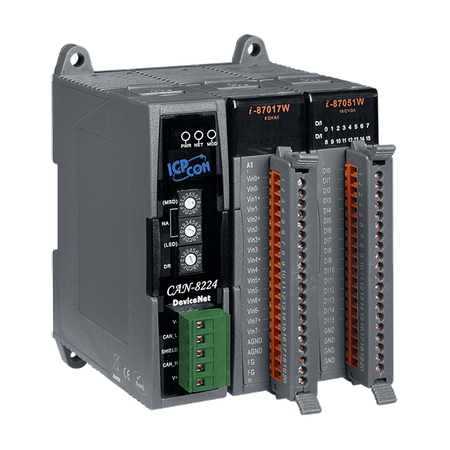

Główna jednostka sterująca CAN-8224 jest specjalnie zaprojektowana dla urządzeń podrzędnych protokołu DeviceNet. Zgodna z Specyfikacją DeviceNet. Aby bardziej elastycznie rozszerzać kanały I/O, CAN-8224 obsługuje 2 sloty na rozbudowę I/O i współpracuje z wieloma modułami DI/AI/DO/AO od ICP DAS. Użytkownicy mogą wybierać moduły DI/DO/AI/AO serii I-87K lub I-8000, aby dostosować urządzenie do swoich specyficznych zastosowań. Dodatkowo, zapewniamy również narzędzie CAN Slave Utility, które pozwala użytkownikom dynamicznie tworzyć plik EDS. Plik EDS bazuje na DeviceNet i może być kompatybilny z różnymi interfejsami master DeviceNet.
Zastosowania
- Automotive
- Przemysł spożywczy i napojów
- Pakowanie
- Linie szybkiego montażu
- Przemysł papierniczy
- Produkcja półprzewodników
- Systemy sterowania... itp.
| Product Range: | DeviceNet |
Moduł CPU | |
| CPU Module: CPU: | 80186, 80 MHz or compatible |
| CPU Module: EEPROM: | 16 KB |
| CPU Module: Flash: | 512 KB |
| CPU Module: NVRAM: | 31 bytes (battery backup, data valid for up to 10 years) |
| CPU Module: SRAM: | 512 KB |
| CPU Module: Real Time Clock: | Yes |
| CPU Module: Watchdog Timer: | Watchdog IC |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power ,
2 x DeviceNet status |
Rozszerzenie I/O | |
| I/O Expansion: Slots: | 2 slots |
DeviceNet | |
| DeviceNet: Controller: | NXP SJA1000T with 16 MHz clock |
| DeviceNet: Ports: | 1 |
| DeviceNet: Connection Supported: | 1 connection for Explicit Messaging ,
1 connection for Polled I/O ,
1 connection for Bit-Strobe I/O ,
1 connection for COS/Cyclic I/O |
| DeviceNet: Baud Rate: | 125 k, 250 k, 500 k |
| DeviceNet: Isolation: | 3000 VDC for DC-to-DC, 2500 Vrms for photo-couple |
| DeviceNet: Terminal Resistor: | Jumper for 120 Ω terminal resistor |
| DeviceNet: Specification: | Volume I, Release 2.0 & Volume II, Release 2.0 |
| DeviceNet: Node ID: | 0 ~ 63 |
| DeviceNet: Shutdown Message: | Yes |
| DeviceNet: Subscribe: | Group 2 Only Server |
Power | |
| Power: Input Range: | +10 VDC ~ +30 VDC |
| Power: Consumption: | 2 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 95 x 132 x 91 (W x L x H) |
| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
