Główne cechy
- Wspiera WinPAC-8000, ViewPAC, XPAC-8000, serię PAC
- 8 KB pamięci DPRAM
- RTC (Real Time Clock) wewnątrz
- Umożliwia programowanie firmware użytkownika w I-8120W
- Wsparcie aktualizacji domyślnego firmware
- Dostarczone dema i biblioteki VC6, VS 2005 (VB.Net, C#.Net, VC++)
- Dostarczone biblioteki funkcji firmware i dema w językach C/C++
- Zgodność ze specyfikacją ISO11898-2
- Kontroler CAN Philip SJA1000T
- Przełącznik dla rezystora końcowego 120 Ω magistrali CAN
- Zgodność z specyfikacją CAN 2.0 części A i B
- Domyślna szybkość transmisji: 10 kbps ~ 1 Mbps
- Umożliwia definiowanie szybkości transmisji przez użytkownika
- Znacznik czasu wiadomości CAN z precyzją ±1ms
Wprowadzenie

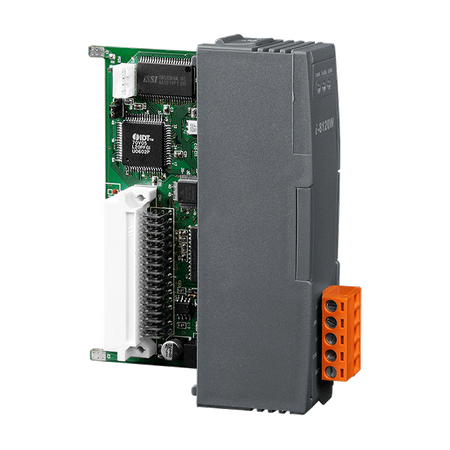

CAN (Controller Area Network) to szeregowa magistrala komunikacyjna, szczególnie nadająca się do łączenia inteligentnych urządzeń w celu budowy inteligentnych systemów lub podsystemów. Efektywnie wspiera rozproszoną kontrolę w czasie rzeczywistym z bardzo wysokim poziomem bezpieczeństwa. W sieciach CAN nie ma konwencjonalnego adresowania subskrybentów lub stacji, zamiast tego przesyłane są priorytetowe wiadomości. Jako samodzielny kontroler CAN, I-8120W z serią MCU WinPAC-8000/ViewPAC-2xWx/XPAC-8000/XPAC-8000-CE6 stanowi ekonomiczne rozwiązanie. Posiada jeden port komunikacyjny CAN z 5-pinowym złączem śrubowym i jest użyteczny dla szerokiego zakresu zastosowań CAN. Ponadto, I-8120W wykorzystuje nowy kontroler Philips SJA1000T i transceiver 82C250, które dostarczają zarówno specyfikację CAN 2.0A i 2.0B, funkcję re-transmisji, arbitraż magistrali oraz wykrywanie błędów.
Łącząc zalety serii MCU WinPAC-8000/ViewPAC-2xWx/XPAC-8000/XPAC-8000-CE6 bez znacznego obciążania procesora, może być potężnym programowalnym serwerem urządzeń wieloportowego CAN, uruchamiając program w procesorze 186 I-8120W. Może także komunikować się z innymi rodzajami interfejsów komunikacyjnych, takimi jak porty RS-232/RS-485/Ethernet, stając się programowalnym serwerem urządzeń. W związku z tym użytkownicy mogą projektować różnorodne aplikacje pomiędzy różnymi protokołami komunikacyjnymi.
Zastosowania
 |
|
 |
Budowanie solidnej komunikacji CAN w statku solarnym (tradycyjny chiński) |
| Product Range: | Fieldbus Communication |
Software | |
| Software: Driver: | I-8120W (for designing user-defined firmware), WinPAC, ViewPAC, XPAC, XPAC-CE6 (The XPAC series PAC only support one I-8120W) |
| Software: SDK: | TC/BC/TC++/BC++, eVC++ 4.0, VC++ 2005, C#.net 2005, VB.net 2005 |
Moduł CPU | |
| CPU Module: CPU: | 80186, 80 MHz or compatible |
| CPU Module: EEPROM: | 16 KB |
| CPU Module: Flash: | 512 KB |
| CPU Module: SRAM: | 512 KB |
| CPU Module: Watchdog Timer: | Watchdog IC |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power ,
1 x CAN status ,
1 x Operating mode |
CAN | |
| CAN: Controller: | NXP SJA1000T with 16 MHz clock |
| CAN: Baud Rate: | 10 k ~ 1 M bps |
| CAN: Isolation: | 3000 VDC for DC-to-DC, 2500 Vrms for photo-couple |
| CAN: Terminal Resistor: | Switch for 120 Ω terminal resistor |
| CAN: Specification: | ISO-11898-2, CAN 2.0A and CAN 2.0B |
Power | |
| Power: Consumption: | 1.5 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 31 x 91 x 115 (W x L x H) |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
