Główne cechy
- Jedno rozszerzenie portu CAN dla I-8000, iP-8000, ViewPAC-2000, WinPAC-8000, LinPAC-8000 i XPAC-8000-CE6
- Rozmiar bufora odbioru wiadomości CAN: 4096 rekordów
- Rozmiar bufora dla poleceń z I-8000/ iP-8000/ ViewPAC-2000/ WinPAC-8000/ LinPAC-8000/ XPAC-8000-CE6 do I-87120: 4096 rekordów
- Dostarczane biblioteki funkcji C/C++ do wysyłania i odbierania wiadomości CAN
- Przykłady i narzędzia użytkowe są dostarczone
- Właściwości Portu CAN:
- Wsparcie dla użytkownika w definiowaniu prędkości transmisji
- Izolacja 2500 Vrms
Wprowadzenie

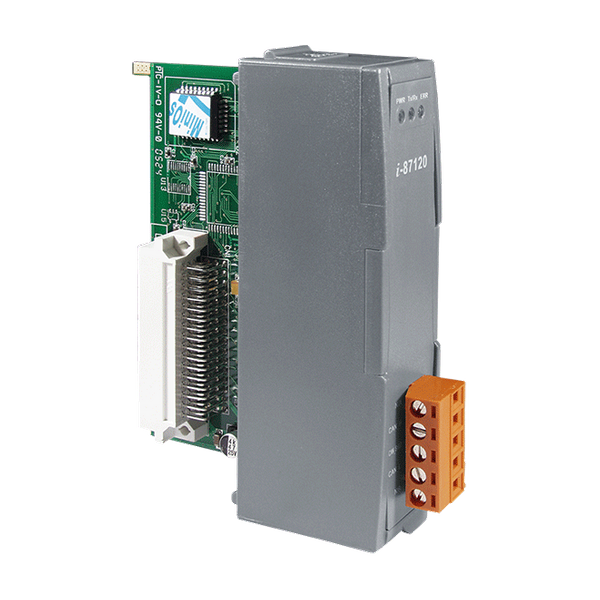

CAN (Controller Area Network) jest protokołem magistrali szeregowej przeznaczonym szczególnie do tworzenia inteligentnych sieci urządzeń przemysłowych i budowy inteligentnych systemów automatycznego sterowania. Znajduje szerokie zastosowanie w automatyce przemysłowej, automatyzacji budynków, pojazdach, na statkach i w sieciach wbudowanych systemów sterowania. Aby rozszerzyć funkcje CAN produktów ICPDAS, moduł I-87120 został zaprojektowany w tym celu. Jest to rodzaj modułu, który musi zostać podłączony do jednostki bazowej, takiej jak serie MCU (Main Control Unit) I-8000 i iP-8000, ViewPAC-2000, WinPAC-8000, LinPAC-8000 i XPAC-8000-CE6. Moduł I-87120 umożliwia połączenie tych jednostek bazowych ICPDAS z siecią CAN. Dzięki funkcjom I-8000, iP-8000, ViewPAC-2000, WinPAC-8000, LinPAC-8000 i XPAC-8000-CE6, te jednostki bazowe mogą być zorganizowane jako konwerter CAN, urządzenie podrzędne CAN i urządzenie nadrzędne CAN w sieci CAN. Na poniższym rysunku przedstawiono architekturę zastosowania modułów I-87120.
Zastosowania
- Zastosowanie protokołów DeviceNet, CANopen, CAN J1939, SDS (System Wide Network)
- Zastosowanie w komunikacji szyną CAN
- Automatyka przemysłowa
- Maszyny przemysłowe
- Automatyzacja budynków
- Przemysł spożywczy i napojów
- Produkcja półprzewodników
- System sterowania
| Product Range: | Fieldbus Communication |
Software | |
| Software: Driver: | For I-8000/ iP-8000/ ViewPAC-2000/ WinPAC-8000/ LinPAC-8000/ XPAC-8000-CE6 |
| Software: SDK: | TC/BC, GCC, VB.Net 2003, C#.Net 2003, VB.Net 2005, C#.Net 2005, eVC++ 4.0 |
Moduł CPU | |
| CPU Module: CPU: | 80186, 80 MHz or compatible |
| CPU Module: EEPROM: | 2 KB |
| CPU Module: Flash: | 512 KB |
| CPU Module: SRAM: | 512 KB |
| CPU Module: Real Time Clock: | Yes |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power ,
1 x CAN status ,
1 x Operating mode |
CAN | |
| CAN: Controller: | NXP SJA1000T with 16 MHz clock |
| CAN: Porty: | 1 |
| CAN: Baud Rate: | 10 k ~ 1 M bps |
| CAN: Isolation: | 3000 VDC for DC-to-DC, 2500 Vrms for photo-couple |
| CAN: Terminal Resistor: | Jumper for 120 Ω terminal resistor |
| CAN: Specification: | ISO-11898-2, CAN 2.0A and CAN 2.0B |
Power | |
| Power: Consumption: | 2 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 31 x 91 x 115 (W x L x H) |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
