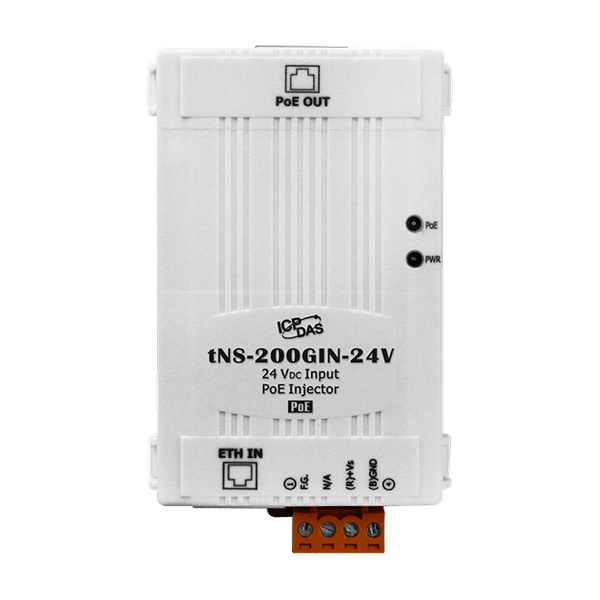

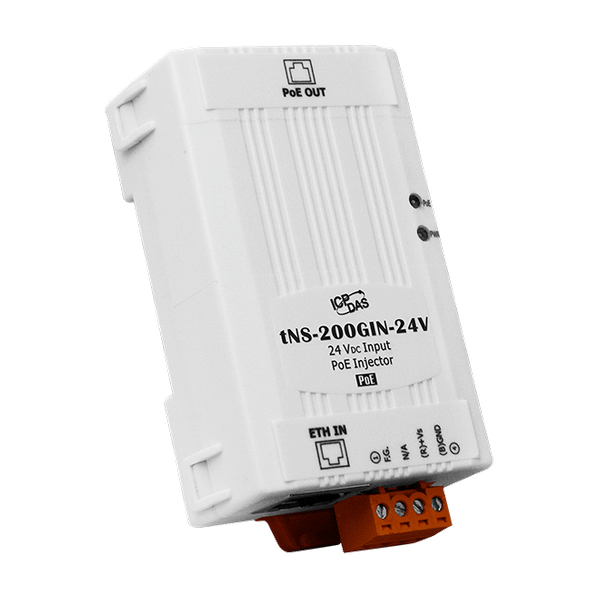

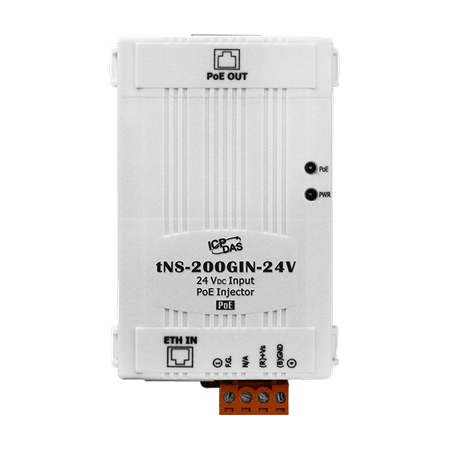

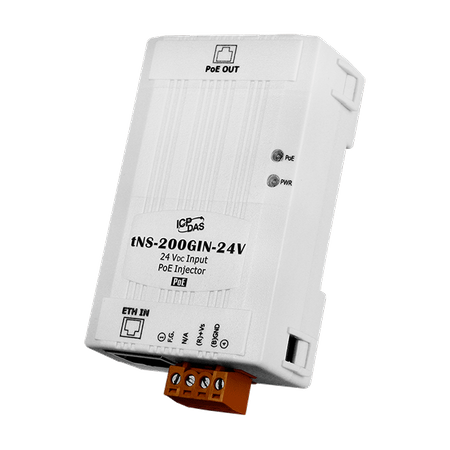

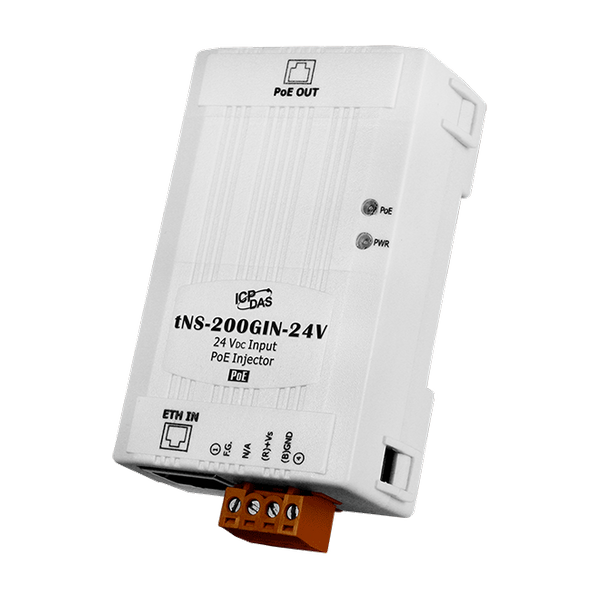

Name: tNS-200GIN-24V
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• Automatyczne wykrywanie urządzeń zasilanych (PD)
• Wykrywanie nadmiernej temperatury, prądu oraz nad/napięcia
• Brak potrzeby konfiguracji przez użytkownika
• Funkcja zasilania urządzeń (PSE)
• tNS-200GIN-24V dostarcza do 30W
• Kompaktowe opakowanie, które można zamontować na szynie DIN
• Zasilanie wejściowe: +18 ~ +32 VDC

Wprowadzenie

tNS-200GIN-24V to jednokanałowy iniektor PoE, wspierający urządzenia zasilane poprzez PoE w środowiskach przemysłowych. Seria tNS-200GIN-24V przesyła zarówno dane, jak i zasilanie przez standardowy kabel Ethernet do urządzenia obsługującego PoE, które jest zaprojektowane do odbioru danych i zasilania przez złącze RJ-45. tNS-200GIN-24V jest zaprojektowany z podbiciem napięcia z +24 VDC do +48 VDC, co pozwala na zastosowanie PoE w sytuacjach, gdy nie jest dostępne zasilanie +48 VDC.

Zastosowania

Parametry techniczne:

Product Range:	PoE Injector Splitter
Wskaźniki LED
LED Indicators: Status:	Power, Power Device is detected
ETHERNET

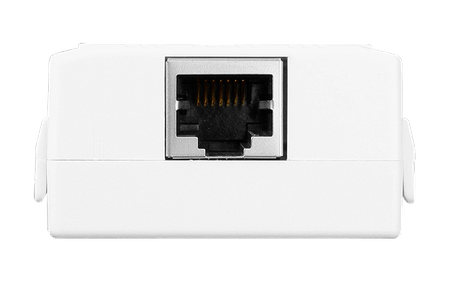

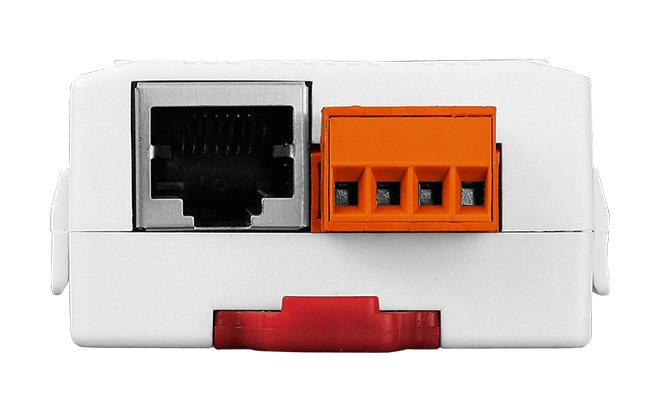

Ethernet: Porty:	1 x RJ-45 in, , 1 x PoE out, , 10/100/1000Base-T(X)
Technologia PoE
PoE Technology: PoE Compliance:	100% IEEE 802.3at compliant
PoE Technology: PoE Power:	Up to 30 W
PoE Technology: PoE Operation:	Automatic detection and power management
PoE Technology: PoE Pin Assignments:	V+ (Pin 4,5), V- (Pin 7,8)
PoE Technology: PoE Disconnect Mode:	DC disconnect
PoE Technology: PoE Voltage:	+48 VDC depending on power input
Power
Power: Reverse Polarity Protection:	Yes
Power: Input Range:	+18 ~ +32 VDC
Power: Consumption:	1.5 A@ 24 VDC with PD full loading
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	52 x 86 x 27 (W x L x H)

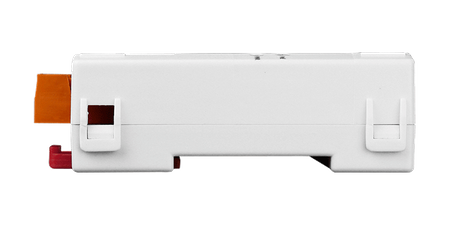

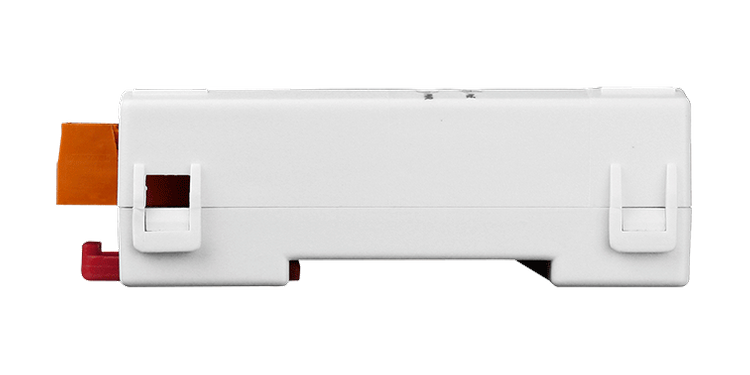

Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-40 °C ~ +75 °C
Environment: Storage Temperature:	-40 °C ~ +85 °C
Environment: Humidity:	10% ~ 90% RH, Non-condensing
Status:	Available
