Name: TPD-433-M2
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Doskonały stosunek ceny do wydajności (cost/performance)
Ekran dotykowy o wysokiej rozdzielczości
PoE (Power over Ethernet)
RS-485 (w tym Self-Tuner)
RS-232 (3-pin)
RTC (Real Time Clock)
Projektowanie GUI
Bezpłatne narzędzie do tworzenia HMIWorks
Wsparcie dla języka programowania C i Ladder Designer
Wsparcie dla niestandardowego protokołu komunikacyjnego (język C)
Protokoły Modbus TCP/RTU

Wprowadzenie

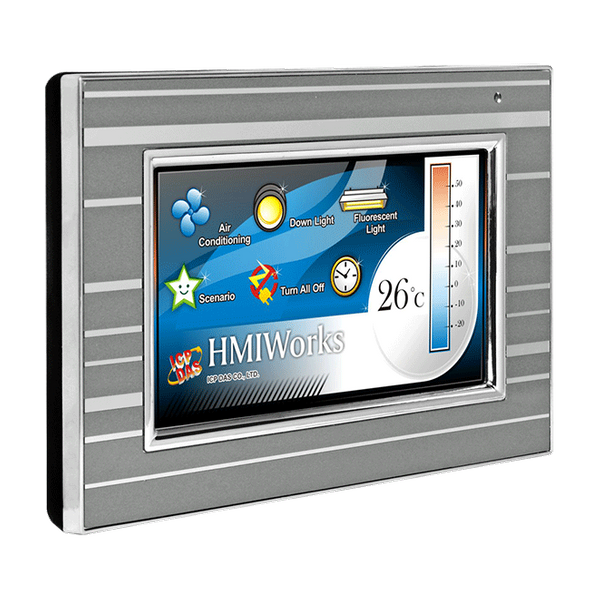

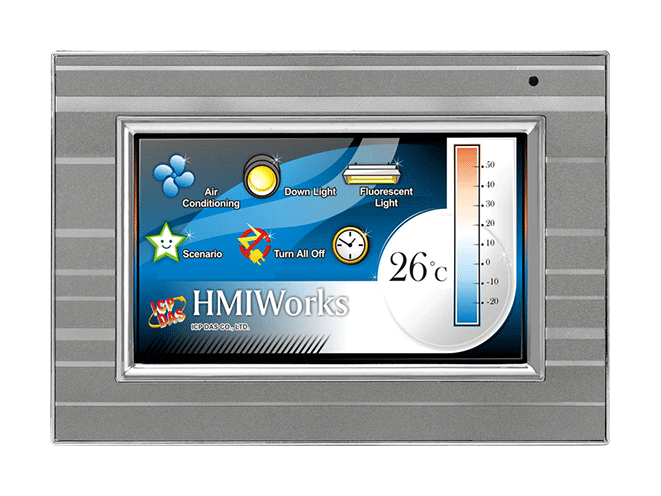

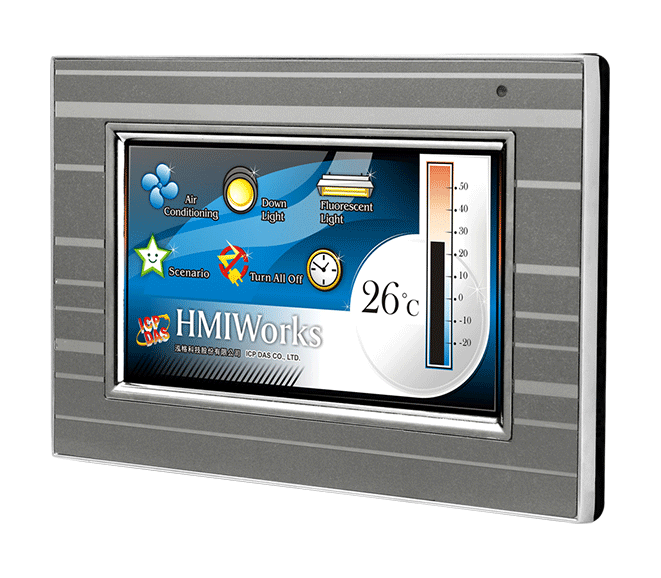

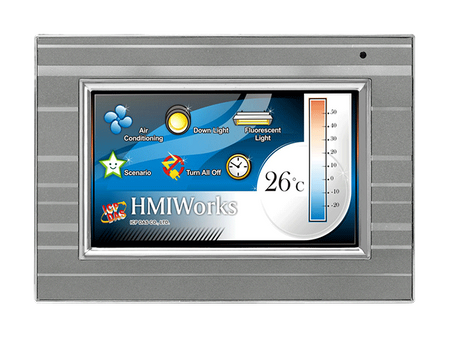

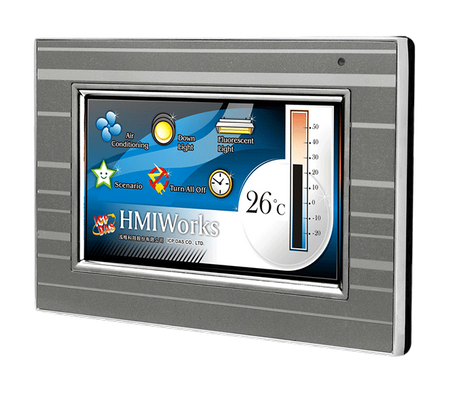

Seria TPD 4,3 cala Mx to małe HMI dotykowe z kolorowym ekranem TFT o wysokiej rozdzielczości, które idealnie pasuje do standardowego elektrycznego gniazda montażowego na ścianie. Ponadto, jest w pełni zintegrowane z bogatym zestawem modułów I/O i oferuje piękne, elastyczne i dowolnie definiowane ramki obrazów. Krótko mówiąc, to najlepszy wybór do modernizacji mechanicznych przełączników na inteligentne panele sterowania.

Dla użytkowników PLC, HMIWorks oferuje Ladder Designer, natomiast dla użytkowników IT dostępne jest środowisko programowania w języku C. Szczególnie godne uwagi jest to, że nauka tworzenia aplikacji dla urządzeń z serii TPD za pomocą Ladder Designer zajmuje nie więcej niż 30 minut. Dzięki wszystkim oferowanym funkcjom, urządzenia HMI z serii TPD są najefektywniejszymi kosztowo urządzeniami HMI jakie kiedykolwiek trafiły na rynek.

Zastosowania

Parametry techniczne:

Product Range:	TPD Series
Jednostka główna
Main Unit: CPU:	32-bit RISC CPU
Main Unit: Storage:	16 MB SDRAM/16 MB Flash
Main Unit: Real Time Clock:	Yes
Wyświetl
Wyświetlacz: Typ:	LCD 4.3” TFT (Resolution 480 X 272, 65535 colors), defective pixels <= 3
Display: Backlight Life:	20,000 hours
Display: Brightness:	400 cd/m2
Display: Touch Panel:	Yes
Wskaźniki LED
LED Indicators: Status:	1 LED
HMI
HMI: Buzzer:	Yes
HMI: Rotary Switch:	Yes
HMI: Reset Button:	Yes

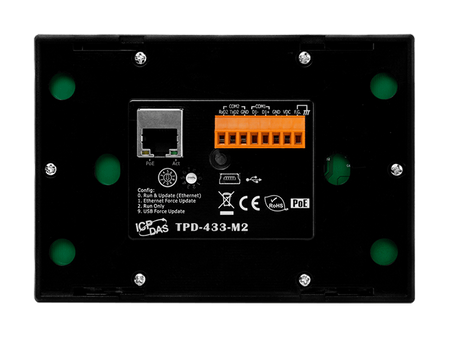

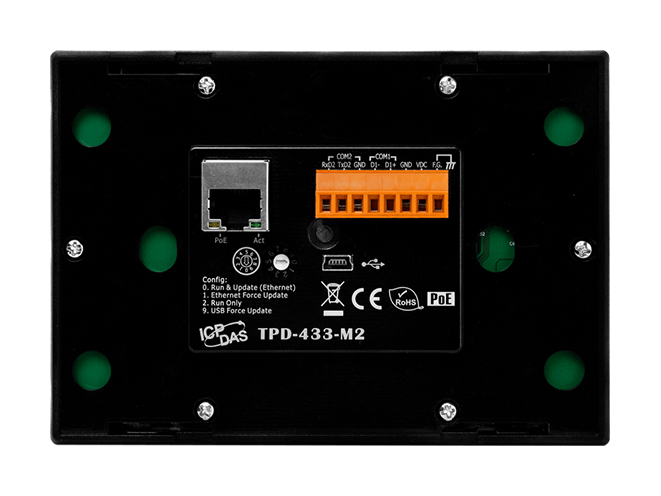

ETHERNET
Ethernet: Porty:	RJ-45 x 1, 10/100 Base-TX
Porty COM
Porty COM: Porty:	1 x RS-485 (including Self-Tuner) , 1 x RS-232 (3-pin)
USB
USB: Specification:	USB 1.1 Client (Firmware updates only)
USB: Connector:	Mini-B
Power
Power: Consumption:	2.5 W
Power: Powered from PoE:	IEEE 802.3af, Class1 (48 V)
Power: Powered from Terminal Block:	+12 ~ 48 VDC
Mechaniczny
Mechanical: Dimensions (mm):	140 mm x 98 mm x 30 mm
Mechanical: Installation:	Wall mounting
Mechanical: Ingress Protection Rating:	Front Panel: IP40
Środowisko
Environment: Operating Temperature:	-20 ~ +50°C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
