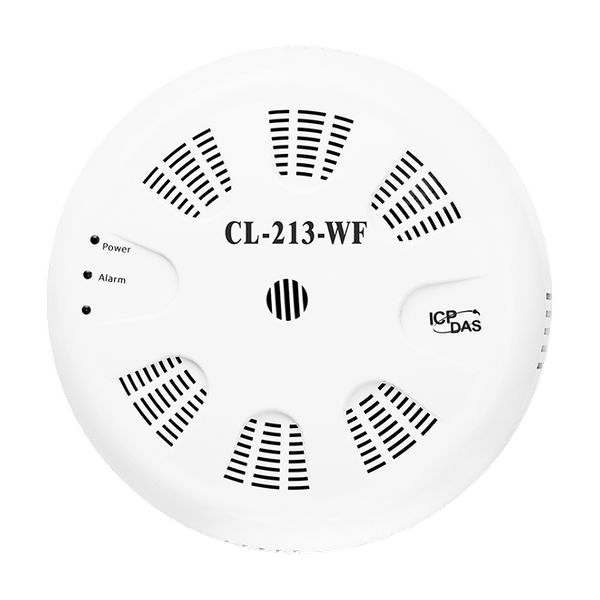

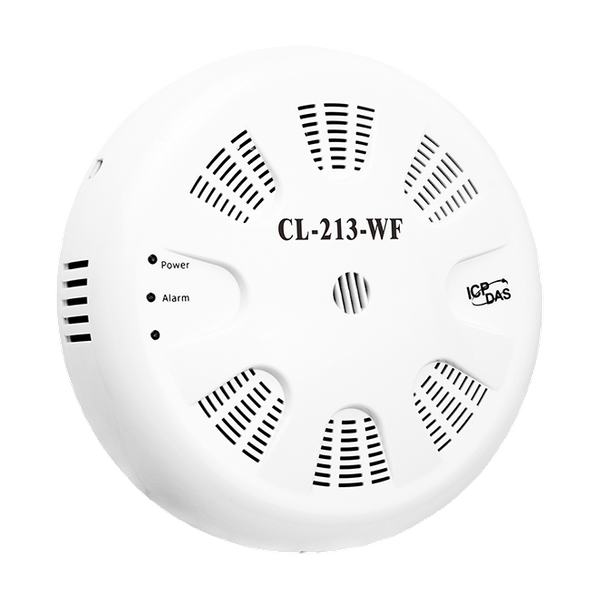

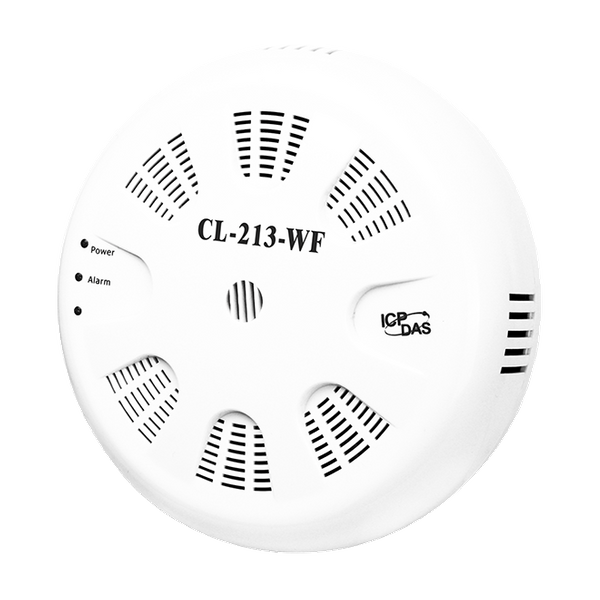

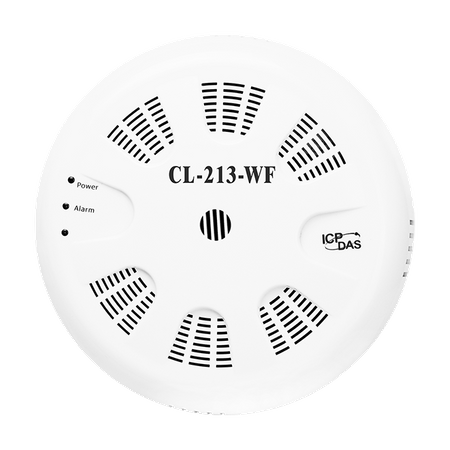

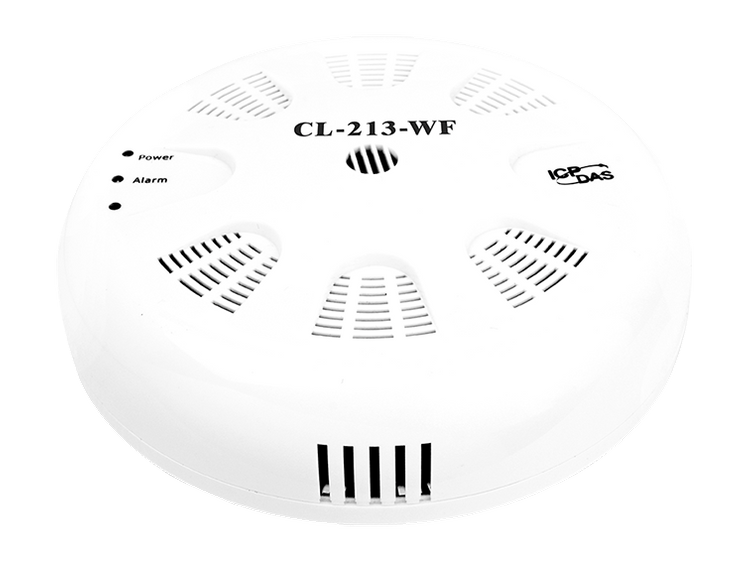

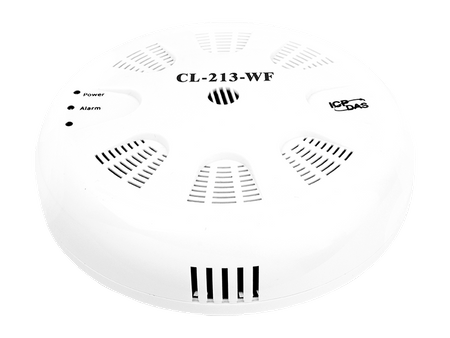

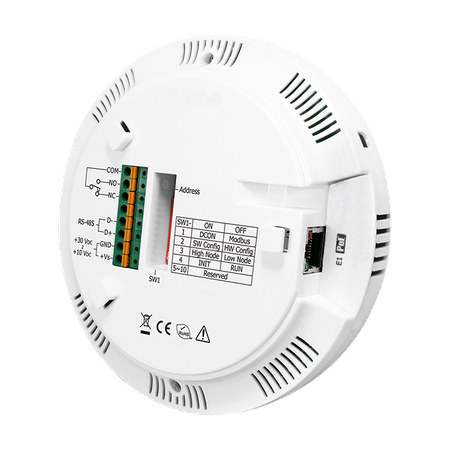

Name: CL-213-WF
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Możliwość rejestrowania pomiarów PM2.5, CO, CO2, Temperatury, Wilgotności i Punktu Rosy
Bezkierunkowy czujnik CO2 (NDIR)
Do 450,000 zapisów z datą i czasem
Prosta i potężna aplikacja, w tym aplikacje na iOS i Android
Obsługuje protokoły DCON oraz Modbus RTU/TCP
Obsługuje protokół MQTT dla interfejsu Ethernet
Zawiera interfejsy komunikacyjne RS-485/Ethernet/Wi-Fi
Wyjście przekaźnikowe do kontroli alarmów lub urządzeń IAQ
Zgodność ze standardami IEEE802.11b/g/n
Redundantne wejścia zasilania: PoE (IEEE 802.3af, Klasa 1) i wejście DC
Wsparcie dla trybów Infrastructure i Limit-AP dla sieci bezprzewodowych
Montaż na suficie lub ścianie

Wprowadzenie

Moduł CL-200-WF to urządzenie do monitorowania jakości powietrza w pomieszczeniach (IAQ), które zawiera interfejsy Wi-Fi, Ethernet i RS-485. Zapewnia połączenie WLAN zgodne ze standardami IEEE802.11b/g/n. Dzięki popularności infrastruktury sieci 802.11, moduły te oferują łatwą metodę wprowadzenia łączności bezprzewodowej do systemów monitorowania i kontroli. Urządzenia serii CL-200-WF mogą być używane do rejestrowania danych PM2.5, CO, CO2, temperatury, a także danych w czasie rzeczywistym, które można uzyskać z dowolnego miejsca i o każdej porze przy użyciu darmowego oprogramowania na Windows, aplikacji na iOS lub Android, o ile są one połączone z tą samą siecią lokalną co Logger Danych.

Wspiera popularne protokoły przemysłowe, takie jak DCON, Modbus RTU i Modbus TCP. Dla interfejsu Ethernet obsługuje również nowy protokół łączności machin-to-machine (M2M) IoT (Internet rzeczy) – MQTT. Moduł CL-200-WF Data Logger można podłączyć przez szeroko stosowane interfejsy komunikacyjne, w tym RS-485, Ethernet, PoE i Wi-Fi, co oznacza, że urządzenie można łatwo zintegrować z istniejącymi systemami HMI lub SCADA i jest łatwe do utrzymania w systemie kontroli rozproszonej.

Obsługa protokołu MQTT dla aplikacji IoT (tylko interfejs Ethernet)

Protokół MQTT został zaprojektowany do efektywnej wymiany danych w czasie rzeczywistym pomiędzy czujnikiem a urządzeniem mobilnym. Działa poprzez TCP/IP i jest najczęściej używany w aplikacjach "machine-to-machine" (M2M) oraz "Internet of Things" (IoT).

Uzyskaj dane w czasie rzeczywistym z dowolnego miejsca i o każdej porze

Dane w czasie rzeczywistym z loggera danych CL-200-WF mogą być dostępne z dowolnego miejsca i o każdej porze przy użyciu narzędzia iAir Utility, aplikacji na iOS lub Android, a także przeglądarki internetowej, o ile są one podłączone do tej samej sieci lokalnej, co logger danych.

Proste i potężne narzędzie iAir Utility

Narzędzie iAir Utility może być używane do konfigurowania modułów, monitorowania danych w czasie rzeczywistym, grupowania modułów CL-200-WF, aby można było przeglądać i zarządzać statusem grup rozproszonych. Narzędzie pozwala również na pobieranie i eksportowanie danych logowania do pliku .CSV, który można następnie zaimportować do dowolnego standardowego oprogramowania przemysłowego lub arkusza kalkulacyjnego do analizy.

Dane w czasie rzeczywistym z serii CL-200-WF mogą być dostępne z dowolnego miejsca i o każdej porze przy użyciu narzędzia WF-IIOT-Utility oraz aplikacji na iOS.

Zastosowania

Transport żywności lub farmaceutyków
Przemysł spożywczy (HACCP)
Stacje krwi i apteki
Zarządzanie budynkami i energią
Zarządzanie magazynami
Muzea, archiwa i galerie

Automatyczne monitorowanie powietrza w parkingach wewnętrznych lub podziemnych

System automatyzacji jakości powietrza dla parkingów wewnętrznych lub podziemnych może korzystać z modułów serii CL-200-WF do monitorowania informacji o zdrowiu i bezpieczeństwie, takich jak CO, CO2, temperatura, wilgotność i punkt rosy, oraz inne...

Parametry techniczne:

Product Range:	Industrial Sensor
Moduł CPU
CPU Module: Watchdog Timer:	Yes, Module (2.3 seconds), Communication (Programmable)
Pomiar temperatury
Temperature Measurement: Range:	-10 ~ +50°C
Temperature Measurement: Resolution:	0.1°C
Temperature Measurement: Accuracy:	±0.6°C
Humidity Measurement
Humidity Measurement: Range:	0 ~ 100% RH, Non-condensing
Humidity Measurement: Resolution:	0.1% RH, Non-condensing
Humidity Measurement: Accuracy:	±5% RH, Non-condensing
Dew Point
Dew Point: Range:	Calculated using temperature and relative humidity
Dew Point: Resolution:	0.1°C
CO Measurement
CO Measurement: Range:	0 to 1000 ppm , (Electrochemical)
CO Measurement: Resolution:	1 ppm
CO Measurement: Accuracy:	±5% of measured value
CO Measurement: Response Time:	30 seconds
CO Measurement: Warm-up Time:	5 minutes
CO2 Measurement
CO2 Measurement: Range:	0 to 9999 ppm (NDIR)
CO2 Measurement: Resolution:	1 ppm
CO2 Measurement: Accuracy:	±40 ppm ±3% of measured value
CO2 Measurement: Response Time:	120 seconds
CO2 Measurement: Warm-up Time:	5 minutes
PM2.5 Measurement
PM2.5 Measurement: Range:	0 ~ 400 μg/m3
PM2.5 Measurement: Resolution:	1μg/m3
PM2.5 Measurement: Response Time:	<= 1 min.
System
System: Security:	IP filter (whitelist) and Password (web)
System: Alarm:	CO/CO2
System: Real Time Clock:	Yes
System: Data Logger:	Yes, up to 450,000 records
Wi-Fi
Wi-Fi: Transmission Distance (LoS):	50 meters (LOS)
Wi-Fi: Standard Supported:	IEEE 802.11 b/g/n
Wi-Fi: RX Sensitivity:	-95.7 dBm @ 1 DSSS, -74.0 dBm @ 54 OFDM
Wi-Fi: Output Power:	18 dBm @ 1 DSSS, 14.5 dBm @ 54 OFDM
Wi-Fi: Mode:	Infrastructure & Limited AP
Wi-Fi: Encryption:	WEP, WPA and WPA2
Wi-Fi: Antenna:	1 dBi (PCB Antenna)
Wyjście przekaźnikowe

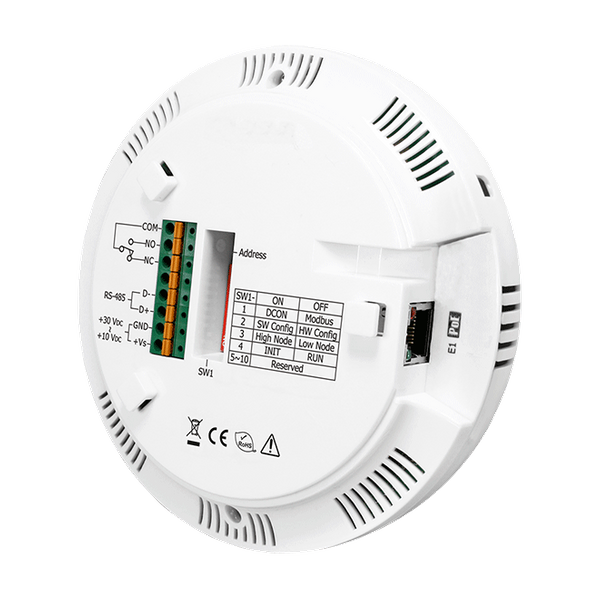

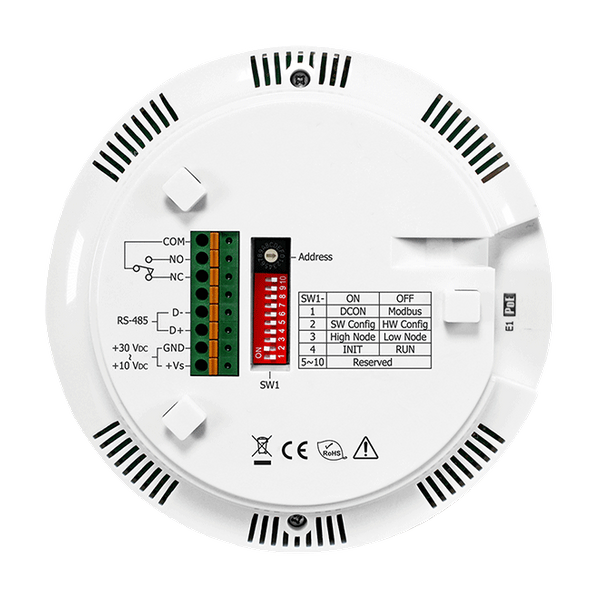

Wyjście przekaźnikowe: Kanały:	1 x Form A, SPST 30 VDC @ 16 A or 250 VAC @ 16 A
ETHERNET
Ethernet: Porty:	10/100 Base-TX, 8-Pin RJ-45 x1 (Auto-negotiating, Auto-MDI/MDIX, LED indicators)
Porty COM
Porty COM: Porty:	1 x RS-485 , 1 x Ethernet
Porty COM: Szybkość transmisji:	1200 ~ 115200 bps
COM Ports: Protocol:	DCON and Modbus/RTU (RS-485) , Modbus TCP (Ethernet, Wi-Fi) , MQTT (Ethernet)
Power
Power: Consumption:	Non-PoE: 2.9 W (Max.) , PoE: 3.0 W (Max.)
Power: Powered from Terminal Block:	+12 ~ +48 VDC
Mechaniczny
Mechanical: Dimensions (mm):	Ø 150 x 53 (Ø x H)
Mechanical: Installation:	Ceiling Mounting/Wall Mounting
Mechanical: Ingress Protection Rating:	IP20
Środowisko
Environment: Operating Temperature:	0 ~ 50°C
Environment: Storage Temperature:	-30 ~ +75°C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
