Główne cechy
- 10 wejść analogowych
- Zapewnia stabilne i spójne wyjście temperaturowe
- Wejścia prądowe, napięciowe i termoparowe
- Wysoka ochrona przed przepięciem wejściowym
- Wysoka ochrona przed napięciem wspólnym
- Indywidualna konfiguracja kanałów
- Wykrywanie otwarcia termopary
- Wbudowany podwójny watchdog
Wprowadzenie
Moduł M-7018Z to 10-kanałowy uniwersalny moduł wejść analogowych z interfejsem RS-485, specjalnie zaprojektowany do niezwykle dokładnych pomiarów termopar oraz wyposażony w automatyczną kompensację złącza zimnego dla każdego kanału, co zapewnia spójność wyjścia temperaturowego i stabilność na polu. Innowacyjny design ulepszonego modelu zapewnia, że pomiar termopar jest bardziej dokładny niż w poprzednim projekcie.
Oprócz wejść termoparowych, M-7018Z obsługuje również wejścia napięciowe i prądowe. Zakres wejść napięciowych może wynosić od ±15 mV do ±2,5 V. Do jednego modułu można podłączyć do 10 różnych typów wejść analogowych. Moduł zapewnia również ochronę przed przepięciem do 240 Vrms oraz funkcję wykrywania otwartych przewodów dla termopar i wejść +4 ~ +20 mA. M-7018Z obsługuje protokoły Modbus RTU i DCON, które można konfigurować za pomocą oprogramowania, a wszystkie specyfikacje sprzętowe są takie same jak w przypadku I-7018Z.
Oprócz wejść termoparowych, M-7018Z obsługuje również wejścia napięciowe i prądowe. Zakres wejść napięciowych może wynosić od ±15 mV do ±2,5 V. Do jednego modułu można podłączyć do 10 różnych typów wejść analogowych. Moduł zapewnia również ochronę przed przepięciem do 240 Vrms oraz funkcję wykrywania otwartych przewodów dla termopar i wejść +4 ~ +20 mA. M-7018Z obsługuje protokoły Modbus RTU i DCON, które można konfigurować za pomocą oprogramowania, a wszystkie specyfikacje sprzętowe są takie same jak w przypadku I-7018Z.
Zastosowania
• Automatyzacja budynków
• Automatyzacja fabryk
• Automatyzacja maszyn
• Zdalna konserwacja
• Zdalna diagnoza
• Sprzęt testowy
Parametry techniczne:
Product Range: | M-7000 |
Moduł CPU | |
CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
Isolation: Intra-module Isolation: | 3000 VDC |
Ochrona EMS | |
EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal |
EMS Protection: Surge (IEC 61000-4-5): | ±0.5 kV for Power Line |
Wskaźniki LED | |
LED Indicators: Status: | 1 x Power and Communication |
Wejście analogowe | |
Wejście analogowe: Kanały: | 10 Differential |
Wejście analogowe: Typ: | Voltage ,
Natężenie ,
Thermocouple |
Analog Input: Sensor Type: | Thermocouple: J, K, T, E, R, S, B, N, C, L, M, LDIN43710 |
Analog Input: Stable and Consistent Temperature Output: | Yes |
Wejście analogowe: Zakres: | Voltage: ±15 mV, ±50 mV, ±100 mV, ±500 mV, ±1 V, ±2.5 V ,
Current: ±20 mA, 0 ~ 20 mA, 4 ~ 20 mA (requires an optional external 125 Ω resistor) |
Wejście analogowe: Rozdzielczość: | 16-bit |
Wejście analogowe: Dokładność: | ±0.1% of FSR |
Wejście analogowe: Częstotliwość próbkowania: | 10 Hz (Total) |
Analog Input: Input Impedance: | > 400 kΩ |
Analog Input: Common Voltage Protection: | ±200 VDC |
Wejście analogowe: Ochrona przed przepięciem: | 240 Vrms |
Analog Input: Individual Channel Configuration: | Yes |
Analog Input: Open Wire Detection: | For Thermocouple (Software Selectable, *Note1) and 4 ~ 20 mA |
Porty COM | |
Porty COM: Porty: | 1 x RS-485 |
Porty COM: Szybkość transmisji: | 1200 ~ 115200 bps |
COM Ports: Data Format: | (N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1) |
COM Ports: Protocol: | Modbus RTU, DCON |
Power | |
Power: Reverse Polarity Protection: | Yes |
Power: Input Range: | +10 ~ +30 VDC |
Power: Consumption: | 1.0 W |
Mechaniczny | |

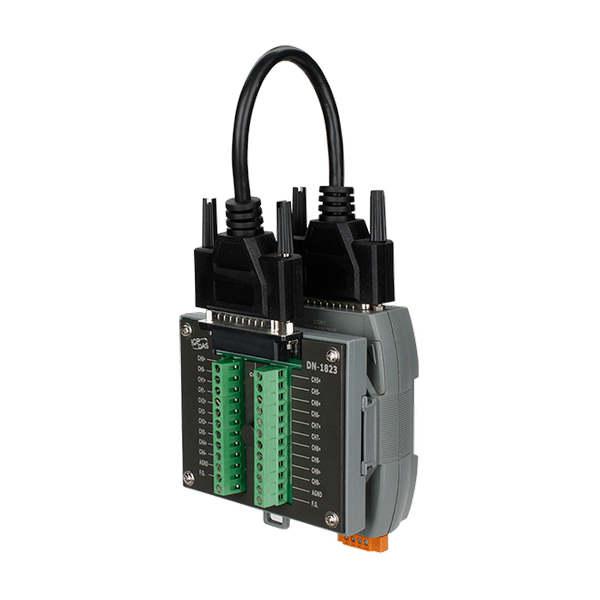

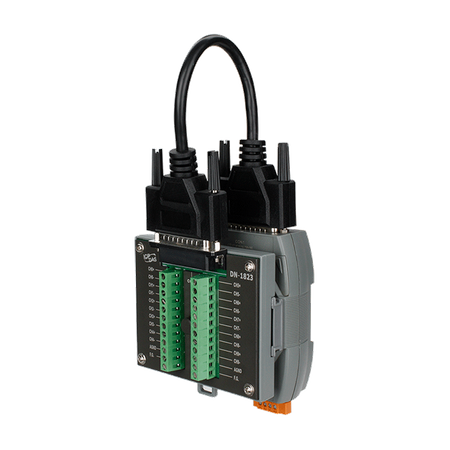

Mechanical: Dimensions (mm): | M-7018Z: 73 x 116 x 35 (W x L x H) ,
DN-1823: 103 x 100 x 27 (W x L x D) |
Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
Environment: Operating Temperature: | -25 ~ +75 °C |
Environment: Storage Temperature: | -40 ~ +85 °C |
Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
Status: | Available soon |
