PMD-4201-TC

Główne cechy

• Działa w przeglądarkach, nie wymaga dodatkowego oprogramowania.
• Brak potrzeby programowania, strony internetowe udostępniane do edycji logiki sterowania.

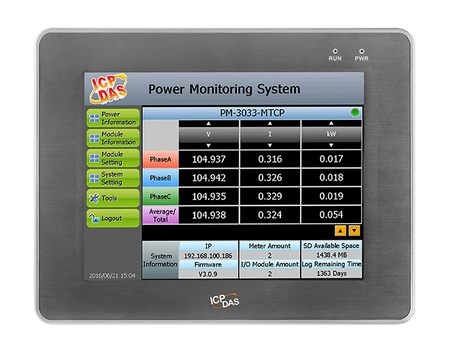

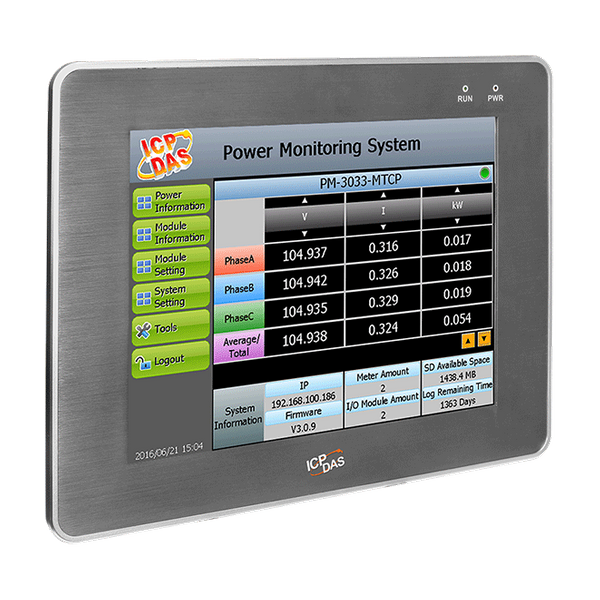

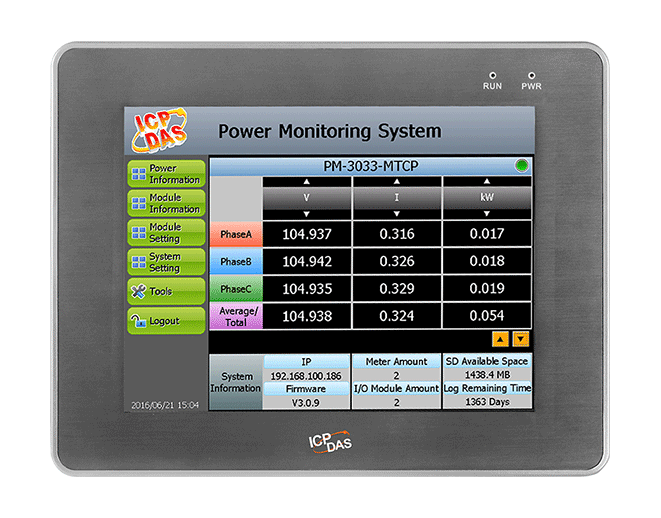

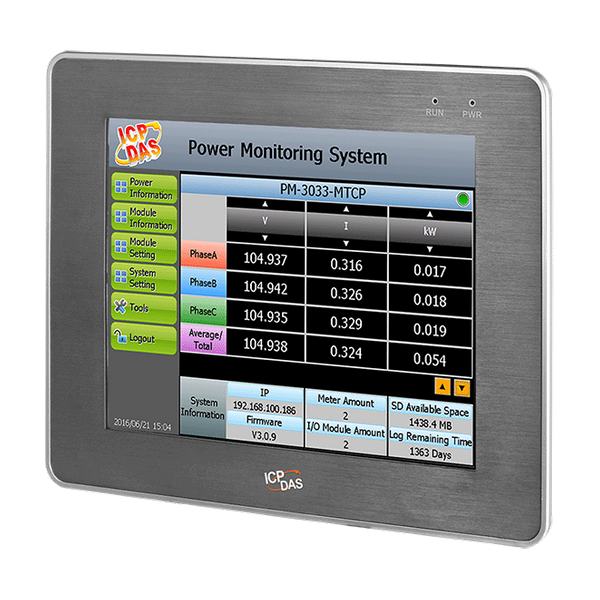

• 10.4" TFT LCD (z panelem dotykowym) i wsparcie dla PoE (Power over Ethernet).
• Wsparcie dla maksymalnie "24 modułów Modbus Power Meter ICP DAS + 8 modułów I/O Modbus" (maks. łącznie 16 modułów TCP)
  • Interfejsy COM1 i COM2 mogą indywidualnie podłączyć maks. 16 modułów Modbus RTU (w tym Power Meter i moduły I/O).
  • Interfejs LAN może podłączyć maks. 16 modułów Modbus TCP (w tym Power Meter i moduły I/O).
  • Wsparcie dla maksymalnie 4 mierników mocy serii ICP DAS PM-4324.
• Wyświetlanie danych o mocy w czasie rzeczywistym lub historycznych danych przez przeglądarkę lub na lokalnym wyświetlaczu. Zapewnia raport statystyczny danych o mocy przez przeglądarkę.
• Wbudowana karta microSD do operacji logowania danych o mocy. Funkcja automatycznego wysyłania pliku logu danych i odzyskiwania po przywróceniu połączenia sieciowego.
• Wbudowany silnik logiki IF-THEN-ELSE do zarządzania żądaniami mocy.
• Działanie funkcji powiadomień alarmowych za pośrednictwem LINE lub e-mail.
• Dostosowywanie działania urządzeń w zależności od ich statusu mocy za pośrednictwem modułów Modbus I/O.
• Funkcja harmonogramu do operacji modułów I/O (urządzeń).
• Wsparcie dla protokołów Modbus TCP/RTU, SNMP, FTP i MQTT.
• Wsparcie dla połączenia z platformą chmurową IoT (Microsoft Azure i IBM Bluemix) oraz z oprogramowaniem chmurowym ICP DAS IoTstar.

Wprowadzenie

PMD-4201 to inteligentny koncentrator mierników mocy oparty na sieci Web, opracowany przez ICP DAS. Oferuje interfejs strony internetowej i posiada różne funkcje, takie jak: zbieranie danych o mocy, kontrola logiki, zarządzanie popytem na moc, rejestrator danych, lokalny wyświetlacz / wyświetlacz danych na stronie internetowej oraz funkcje powiadamiania alarmowego. PMD-4201 umożliwia połączenia z inteligentnymi miernikami mocy ICP DAS poprzez interfejs RS-485 lub Ethernet do odczytu danych o mocy urządzeń mierzonych przez mierniki mocy; a następnie w czasie rzeczywistym zapisuje wartości mocy w pliku rejestratora danych. PMD-4201 zapewnia również funkcję automatycznego wysyłania plików rejestratora danych; we współpracy z oprogramowaniem PMC Data Server lub oprogramowaniem SCADA, umożliwia kolekcjonowanie i analizę danych o mocy. PMD-4201 jest wyposażony w 10.4" wyświetlacz TFT LCD (z panelem dotykowym) i zaprojektowany do montażu na panelu. Zapewnia łatwy sposób na wyświetlanie danych o mocy i ustawienie parametrów systemu lokalnie. Ponadto, PMD-4201 posiada wbudowany serwer WWW, który pozwala na bezpośrednie połączenia przez przeglądarki internetowe do PMD-4201 w celu wyświetlania danych o mocy i ustawiania parametrów systemu. PMD-4201 wspiera też protokoły Modbus TCP/RTU, SNMP, FTP i MQTT dla bezproblemowej integracji z systemami zarządzania SCADA/MES/IT/IoT/Network. Oprócz modułów I/O ICP DAS M-7000, PMD-4201 może łączyć się ze standardowymi modułami Modbus TCP/RTU Slave. Dzięki współpracy z modułami I/O i funkcjami, takimi jak IF-THEN-ELSE logiczne reguły wykonawcze i funkcje powiadamiania alarmowego, w tym LINE/Email, PMD-4201 oferuje bardziej przemyślane funkcje zarządzania popytem na moc i powiadamiania alarmowego, a w razie potrzeby może wykonać ograniczenie obciążenia urządzeń, co pozwala na monitorowanie i kontrolowanie zużycia energii w czasie rzeczywistym. Korzystając z PMD-4201 do budowy systemu zarządzania i monitorowania mocy, w całym procesie tworzenia systemu nie jest wymagana żadna programowanie; ustawienia dokonuje się za pomocą kilku kliknięć na stronie internetowej; umożliwia to użytkownikowi szybkie przeglądanie danych o mocy urządzeń oraz dalsze przetwarzanie danych do celów statystycznych i analitycznych. PMD-4201 to łatwe w użyciu i proste w budowie kompleksowe rozwiązanie do zarządzania mocą i monitorowania, co pozwala na bardziej efektywne wykorzystanie energii.

Zastosowania

Pomiar, monitorowanie i zarządzanie energią
