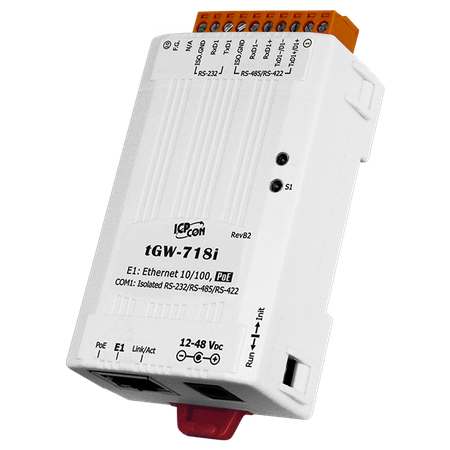

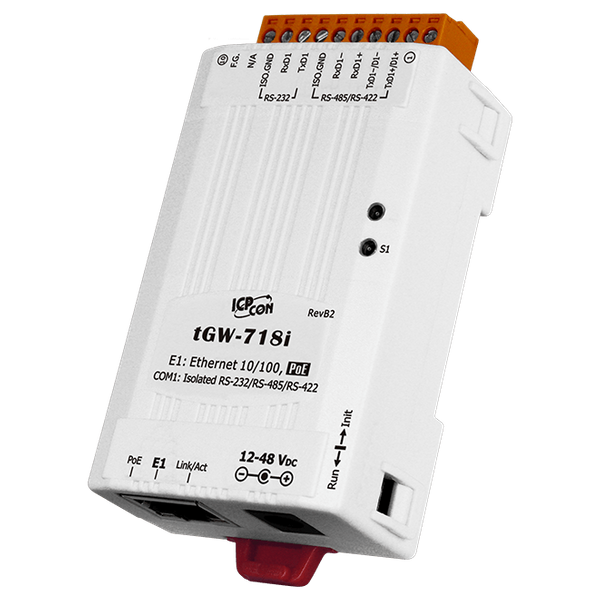

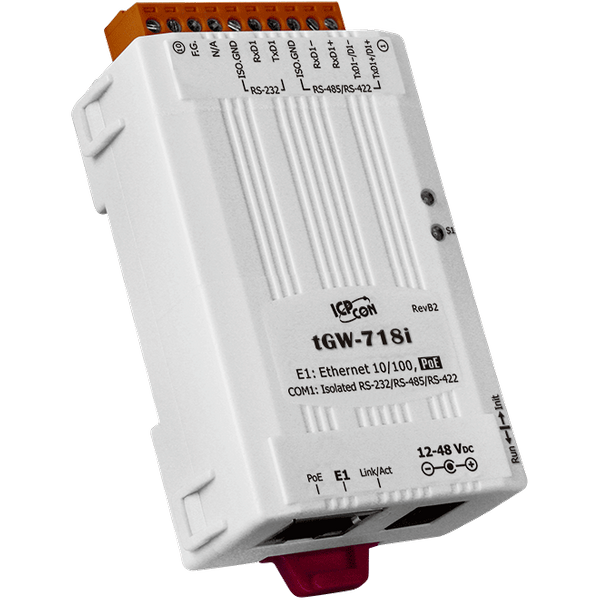

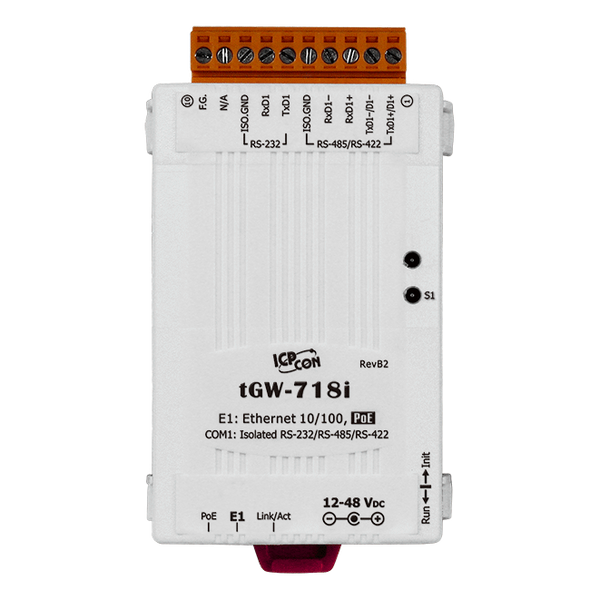

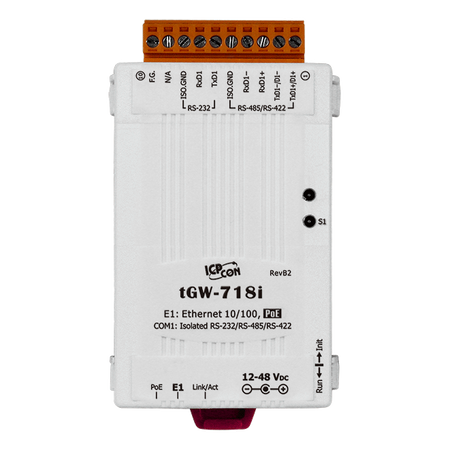

tGW-718i

Suma netto:	0,00 zł
Suma brutto:	0,00 zł

Broszura Pobierz

Główne cechy

Obsługuje Modbus TCP/UDP master i slave
Obsługuje Modbus RTU/ASCII master i slave
Maks. liczba połączeń TCP (masterów) na port szeregowy: 32
Funkcja cache odczytu zapewnia szybszą odpowiedź Modbus TCP/UDP
Obsługuje odpowiedź UDP do wykrywania urządzeń (UDP Search)
Statyczna konfiguracja IP lub DHCP
Mały serwer WWW do konfiguracji (HTTP)
Automatyczna kontrola kierunku RS-485

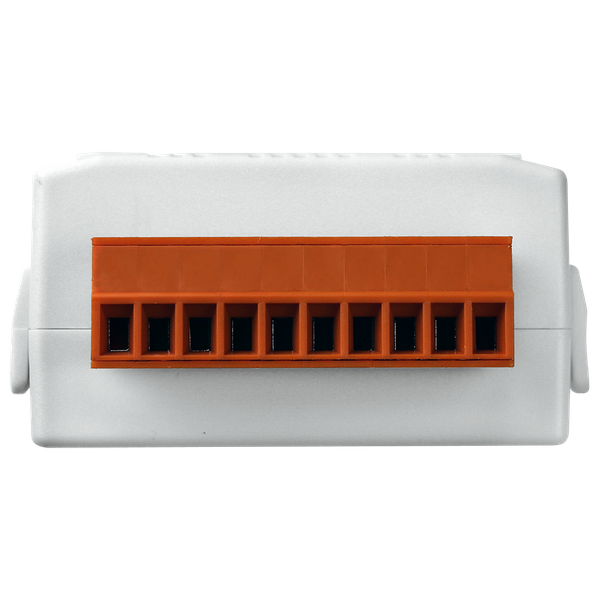

Terminal złączkowy dla łatwego okablowania
Koszt-efektywny gateway Modbus

Wprowadzenie

Modbus stał się standardowym protokołem komunikacji przemysłowej i jest obecnie najczęściej stosowanym sposobem łączenia urządzeń elektronicznych w przemyśle. Modbus umożliwia komunikację między wieloma urządzeniami połączonymi do tej samej sieci RS-485, na przykład w systemie, który mierzy temperaturę i wilgotność oraz przekazuje wyniki do komputera. Modbus jest często używany do łączenia komputera nadzorującego z zdalnym terminalem (RTU) w systemach SCADA.

tGW-700 to brama Modbus TCP na RTU/ASCII, która umożliwia hostowi Modbus/TCP komunikowanie się z szeregowymi urządzeniami Modbus RTU/ASCII poprzez sieć Ethernet, eliminując ograniczenia długości kabla starszych urządzeń komunikacji szeregowej. Moduł może być używany do tworzenia aplikacji z połączeniem par (oraz aplikacji mostka szeregowego lub tunelu szeregowego) i przesyłać dane przez TCP/IP między dwoma szeregowymi urządzeniami Modbus RTU/ASCII, co jest przydatne przy łączeniu komputerów głównych, serwerów lub innych urządzeń szeregowych, które korzystają z protokołów Modbus RTU/ASCII i nie mają wbudowanej możliwości Ethernet.

Funkcja cache odczytu jest używana do przechowywania poprzednich żądań i odpowiedzi w buforze pamięci modułu tGW-700. Kiedy inne kontrolery HMI/SCADA master wysyłają te same żądania do tego samego urządzenia RTU slave, odpowiedź z cache'a jest zwracana natychmiastowo. Ta funkcja znacznie zmniejsza obciążenie komunikacji w magistrali RS-485, zapewniając szybsze odpowiedzi TCP i poprawiając stabilność całego systemu.

Moduł tGW-700 (bez wersji T) oferuje prawdziwą zgodność z IEEE 802.3af (klasyfikacja, Klasa 1) dla zasilania poprzez Ethernet (PoE) z wykorzystaniem standardowego kabla Ethernet kategorii 5 do odbioru zasilania z przełącznika PoE, takiego jak NS-205PSE. Jeśli na miejscu nie ma przełącznika PoE, moduł będzie również akceptował zasilanie z adaptera DC. Moduł tGW-700 został zaprojektowany do ultra-niskiego zużycia energii, redukując koszty związane z rosnącymi cenami paliw i energii elektrycznej, zwłaszcza w przypadku instalacji dużej liczby modułów. Redukcja ilości zużywanej energii poprzez wybór urządzeń energooszczędnych może mieć pozytywny wpływ na utrzymanie zielonego środowiska.

Zastosowania

Automatyka fabryczna, budynkowa i domowa, Zdalna diagnoza i zarządzanie, Monitoring solarny
tgw_application

Parametry techniczne:

Product Range:	tGW Modbus Gateway
Moduł CPU
CPU Module: CPU:	32-bit ARM
ETHERNET
Ethernet: Porty:	10/100 Base-TX, 8-pinowy RJ-45 x 1, (Auto-negocjacja, Auto-MDI/MDIX, wskaźnik LED) , PoE (IEEE 802.3af, klasa 1)
Porty COM
Porty COM: Porty:	1 x 3-wire RS-232/RS-485/RS-422 (3000VDC Signal Isolation)
Porty COM: Szybkość transmisji:	115200 bps Max.
COM Ports: Bias Resistor:	Yes, 1 KΩ
COM Ports: Parity:	None, Odd, Even, Mark, Space
COM Ports: Data Bit:	5, 6, 7, 8
COM Ports: Stop Bit:	1, 2
COM Ports: Node Address:	254 (max.)
Power
Power: Consumption:	0.07 A @ 24 VDC
Power: Powered from PoE:	IEEE 802.3af, Class 1
Power: Powered from Terminal Block:	+12 ~ 48 VDC
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	52 mm x 95 mm x 27 mm (W x H x D)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
