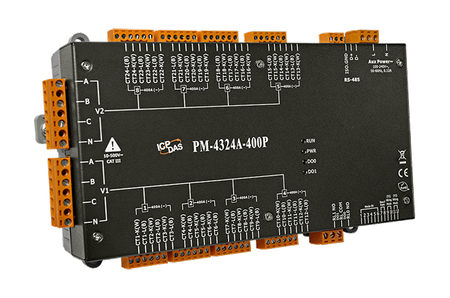

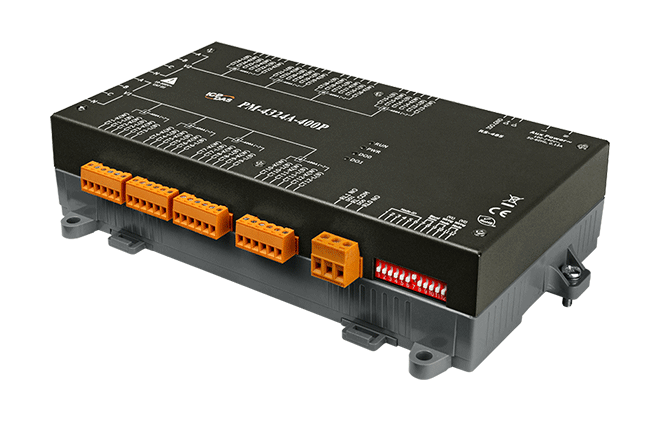

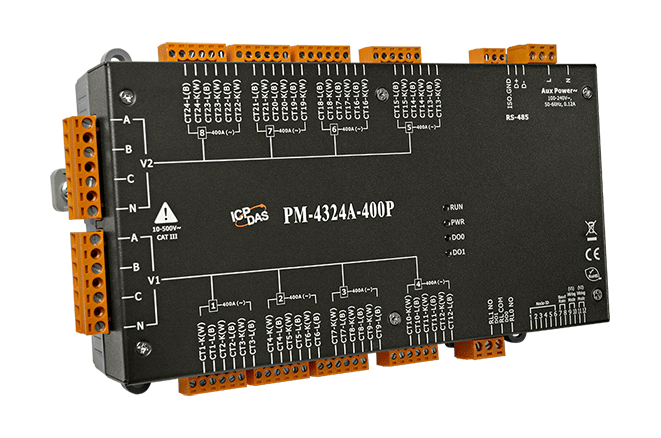

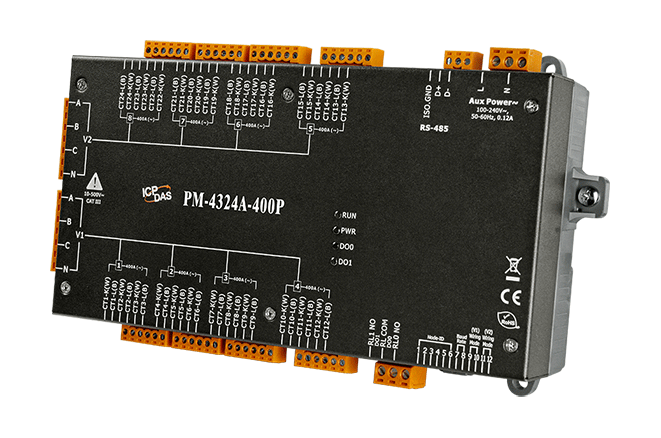

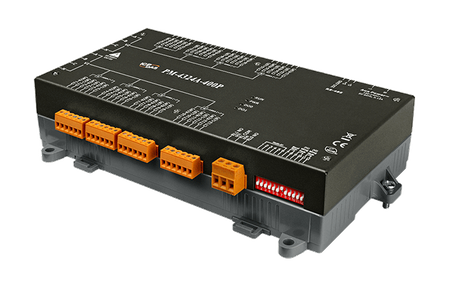

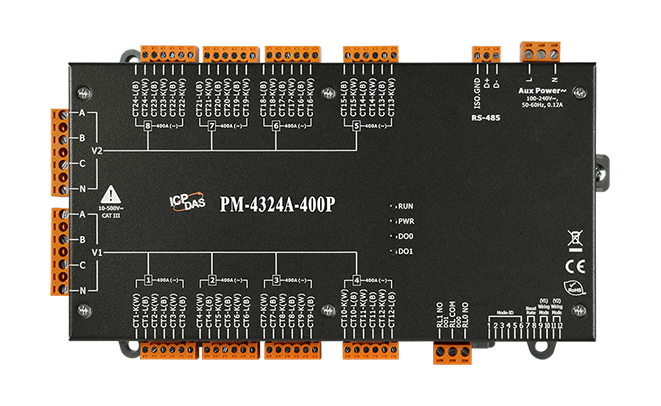

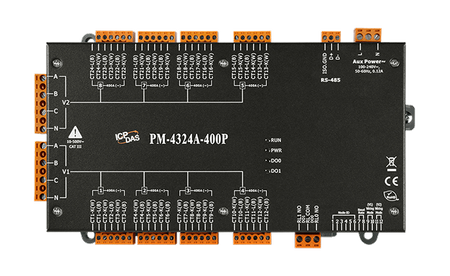

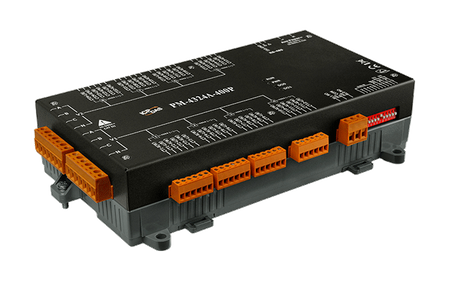

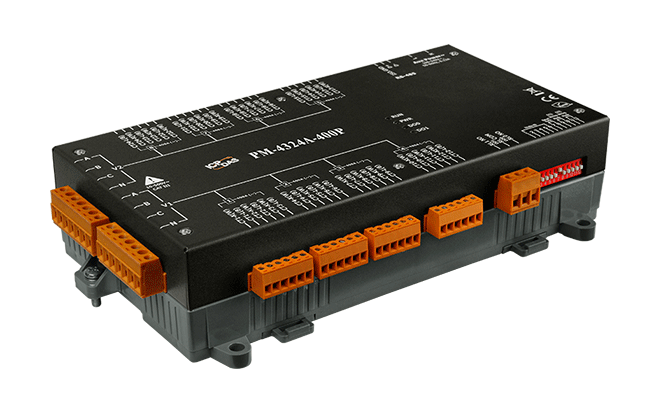

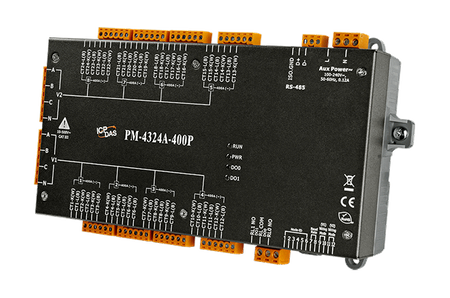

PM-4324A-400P - Available soon

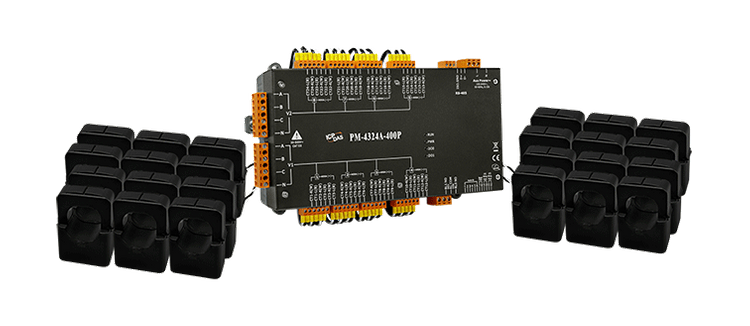

  • Modbus RTU, Wieloobwodowy Miernik Mocy; zawiera przetworniki prądowe (CT) 400A (średnica wewnętrzna 36 mm; przewód o długości 4 m) x 24 (RoHS)
  • PM-4324A-400P - Available soon
  • PM-4324A-400P - Available soon
  • PM-4324A-400P - Available soon
  • PM-4324A-400P - Available soon
  • PM-4324A-400P - Available soon
  • PM-4324A-400P - Available soon

Główne cechy

• Dwukierunkowe zużycie energii
• 8 obwodów trójfazowych lub 24 obwody jednofazowe
• 2 niezależne wejścia głównego obwodu
• Pomiar mocy RMS
• Analiza zużycia energii dla 3P4W, 3P3W, 1P3W, 1P2W
• Pomiary prądów do 400 A za pomocą różnych wrębów prądowych (CT)
• Pomiary napięć do 500 V
• Łatwa instalacja z rozdzielonym głównym CT
• Dokładność mocy wyższa niż 0,5% (PF=1)
• Całkowite zniekształcenie harmoniczne (THD)
• Obsługa protokołu Modbus RTU
• Obsługa 2 wyjść przekaźnikowych (forma A)

Wprowadzenie

Seria mierników mocy wieloobwodowych PM-4324 monitoruje do 8 obwodów trójfazowych lub 24 obwody jednofazowe, lub dowolną kombinację obwodów jedno- i trójfazowych. Seria PM-4324 może mierzyć do 24 prądów za pomocą zewnętrznych przekładników prądowych (CT). Ta elastyczność sprawia, że seria PM-4324 jest idealna dla obiektów wielotenantowych, takich jak projekty mieszkaniowe, budynki biurowe i centra handlowe. To kompaktowe urządzenie jest zaprojektowane tak, aby łatwo pasowało do istniejących paneli rozdzielczych lub mogło być montowane na płytko w pobliżu, eliminując w ten sposób konieczność kosztownych modernizacji lub przydzielania dodatkowej przestrzeni na urządzenie. Model PM-4324A to ten sam model co PM-4324, z wyjątkiem pomiarów AC. PM-4324A ma 2 oddzielne główne wejścia obwodu, które mogą być używane w różnych systemach zasilania.

Zastosowania


• Monitorowanie generatorów
• Systemy dystrybucji rozdzielnic
• Zarządzanie energią
• Analiza jakości energii
pixel
Parametry techniczne:
Product Range:
Wired Meter
AC Power Measurement
AC Power Measurement: Wiring:
3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT
AC Power Measurement: Loops:
Multi-circuit
AC Power Measurement: Input Voltage:
10 ~ 500 V
AC Power Measurement: Input Current:
CTØ36 mm (0.3 A ~ 400 A).
AC Power Measurement: Input Frequency:
50/60 Hz
AC Power Measurement: W Accuracy:
Better than 0.5% (PF=1)
AC Power Measurement: Power Parameter Measurement:
True RMS voltage (Vrms), True RMS current (Irms), Active Power (kW), Active Energy (kWh), Apparent Power (kVA), Apparent Energy (kVAh), Reactive Power (kVAR), Reactive Energy (kVARh), Power Factor (PF), Frequency
AC Power Measurement: Data Update Rate:
1 Second
CT
CT: Includes CTs:
24
CT: Type:
Clip
CT: Max. Current:
400 A
CT: Inside Diameter:
36 mm
CT: Leading Cable:
4 mm
Porty COM
Porty COM: Porty:
1 x RS-485
Porty COM: Szybkość transmisji:
9600, 19200 (default), 38400, 115200; DIP Switch Selectable
COM Ports: Data Format:
N,8,1; N,8,2; E,8,1; E,8,2; O,8,1; O,8,2
COM Ports: Protocol:
Modbus RTU
COM Ports: Isolation:
3000 VDC
Power
Power: Input Range:
+85 ~ +264 VAC (277 VAC available)
Power: Consumption:
6 W
Power: Alarm Output:
Form A (Normal Open) x 2; Relay Contact Voltage Range: 5 A @ 250 VAC (47 ~ 63 Hz), 5 A @ 30 VDC
Mechaniczny
Mechanical: Casing:
Metal
Mechanical: Dimensions (mm):
237 x 57 x 134 (W x L x H)
Mechanical: Installation:
DIN-Rail & wall mounting
Środowisko
Environment: Operating Temperature:
-20 ~ +70 °C
Environment: Storage Temperature:
-25 ~ +80 °C
Environment: Humidity:
10 ~ 90% RH, non-condensing
Status:
Available soon
