Główne cechy
- Uniwersalna szyna PCI
- 3-osiowa płyta sterowania serwomotorami
- Wbudowany procesor (CPU)
- Maksymalna częstotliwość impulsów: 1 MHz
- Interpolacja liniowa 3-osiowa, interpolacja kołowa
- Programowalny profil prędkości trapezowej
- Programowalny cykl DDA
- Sprzętowe zatrzymanie awaryjne
- Sterowniki dla DOS, Windows XP/2000 i Windows 7
- 8 kanałów DI, 7 kanałów DO
Wprowadzenie

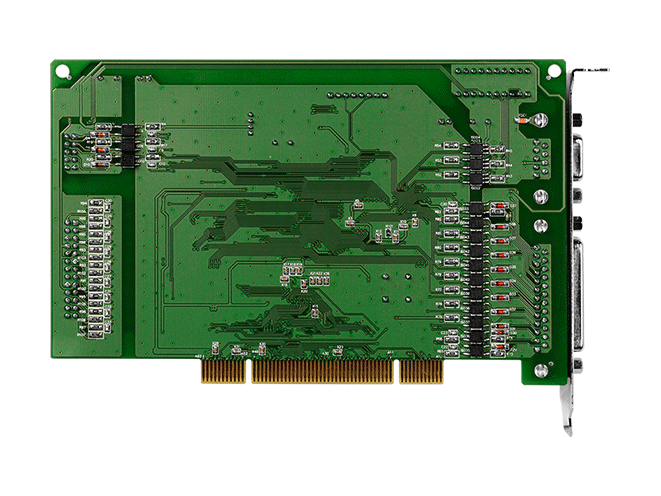

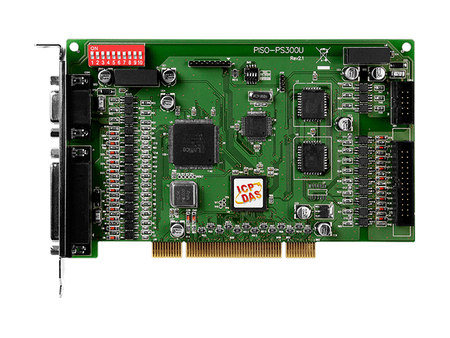

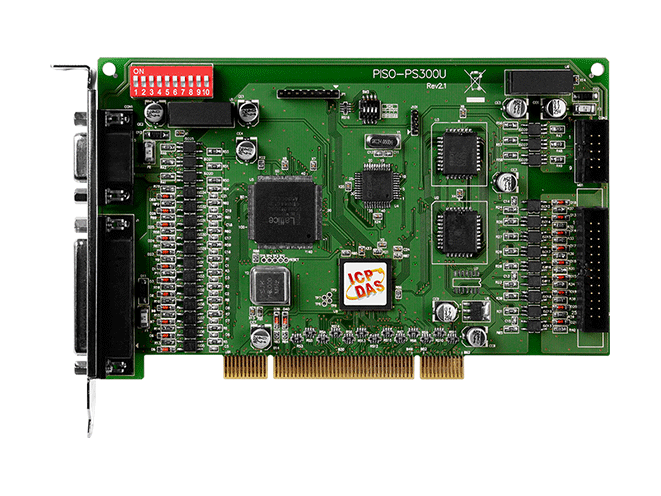

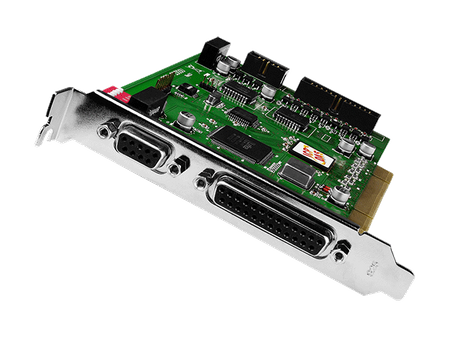

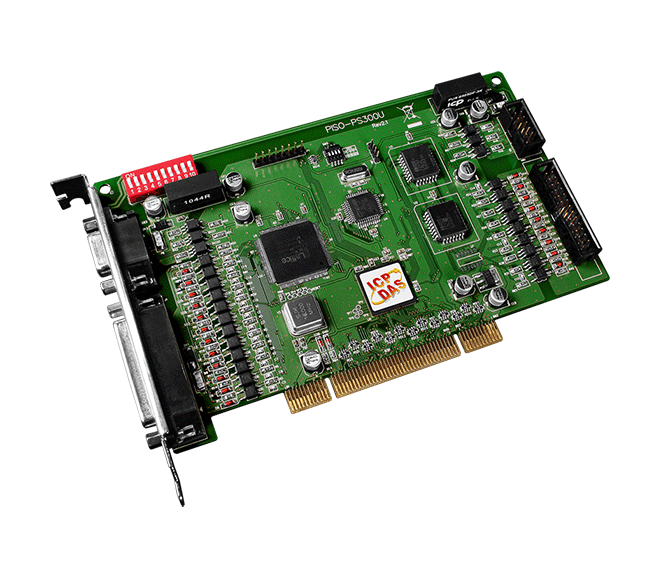

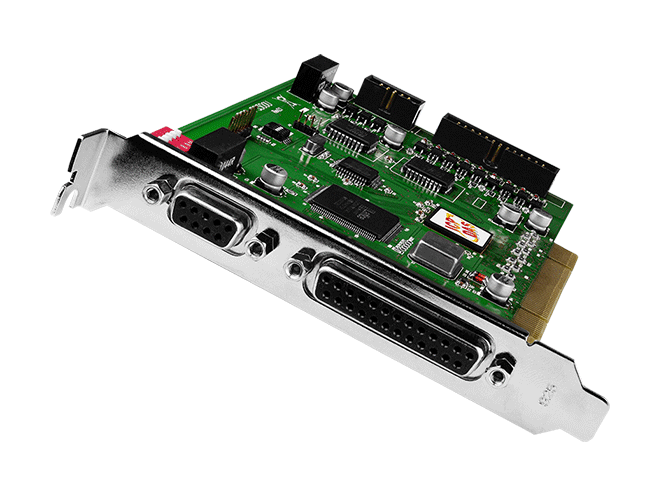

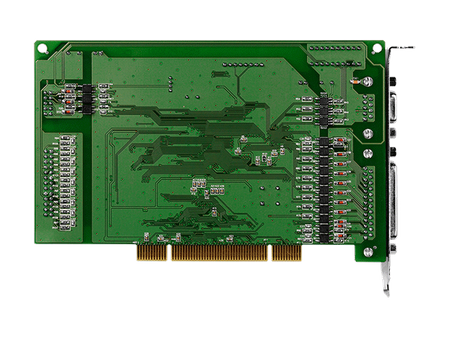

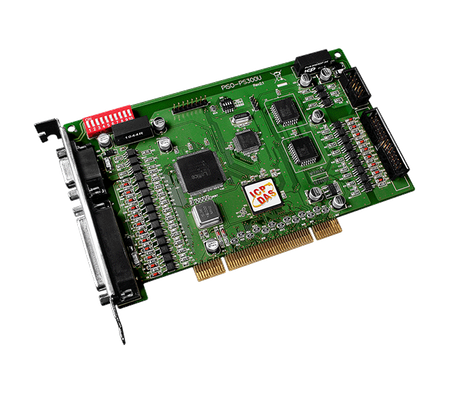

PISO-PS300U to 3-osiowa płyta sterująca serwomotorem na polecenia impulsowe. Wbudowany procesor PISO-PS300U realizuje polecenia ruchu przesyłane z komputera Host za pośrednictwem bufora FIFO o pojemności 2 KB. Wysyła również pozycję i status do komputera Host za pomocą drugiego bufora FIFO o pojemności 2 KB. Te bufory zapewniają buforowanie czasowe i są bardzo odpowiednie dla systemów operacyjnych Windows. Dostarczane są sterowniki urządzeń i biblioteki funkcji dla DOS, Windows 7 oraz Windows XP/2000.
Zastosowania
- Produkcja półprzewodników
- Inspekcja komponentów
- Kontrola jakości produkcji
- Inspekcja żywności i napojów
- Badania mikroskopowe i obrazowanie medyczne
- Zastosowania biometryczne
- Stół X-Y-Z
- Maszyny do tłoczenia o stałym skoku
- Maszyny transferowe
- Wirówki
- Załadunek/rozładunek
Struktura systemu aplikacji
Parametry techniczne:
| Product Range: | Motion Control Board |
Software | |
| Software: OS Support: | Windows 7/XP/2000 32-bit only |
| Software: SDK: | DOS 6.2 |
HARDWARE | |
| Hardware: Connector: | 9-pin Male and 25-pin Female D-Sub |
Ogólne | |
| General: No. of Axes: | 3 |
| General: Operation Mode: | Semi-closed Loop |
| General: Speed Profile: | T-curve |
| General: Position Control Mode: | Incremental mode |
| General: Command Type: | Pulse command |
Oś I/O | |
| Axis I/O: Servo Interface Output: | SVON |
| Axis I/O: Mechanical Switch Input: | Home, forward, ,
backward limit, EMG |
Wejście enkodera | |
| Wejście enkodera: Tryb: | A/B Phase, CW/CCW, Pulse/Dir |
| Wejście enkodera: Szybkość zliczania: | 1 MHz (Max.) |
| Wejście enkodera: Szerokość licznika: | 32-bit |
Wyjście impulsowe | |
| Wyjście impulsowe: Tryb: | CW/CCW, PULSE/DIR |
| Wyjście impulsowe: Szerokość licznika: | 32-bit |
| Wyjście impulsowe: Szybkość: | 1 MHz (Max.) |
Interpolacja | |
| Interpolation: Circular: | Any 2 axes |
| Interpolation: Linear: | Any 2 to 3 of 3 axes |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 8 |
| Wejście cyfrowe: Izolacja: | 2500 Vrms izolacja optyczna |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 7 |
| Wyjście cyfrowe: Izolacja: | 2500 Vrms izolacja optyczna |
Magistrala PC | |
| Magistrala PC: Typ: | Universal PCI bus |
Power | |
| Power: Consumption: | +5 V @ 950 mA |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60°C |
| Environment: Storage Temperature: | -20 ~ +70°C |
| Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
| Status: | Available |
