Główne cechy
- Wysokiej szybkości izolacja fotokopułkowa.
- Wsparcie dla silników krokowych typu Pulse Command lub serwo silników.
- Dioda LED zasilania oraz inne diody statusu (Home, ograniczniki, ...)
- Gniazdo FRnet dla wysokiej szybkości rozszerzenia I/O szeregowego, gdy kontroler obsługuje FRnet
Wprowadzenie

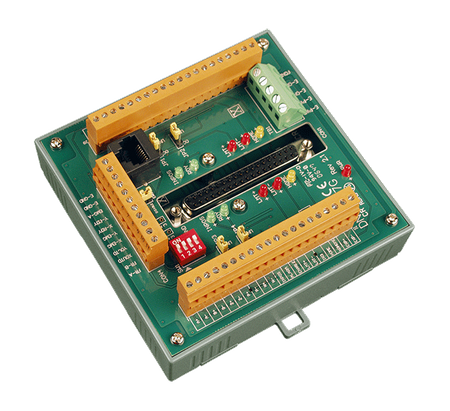

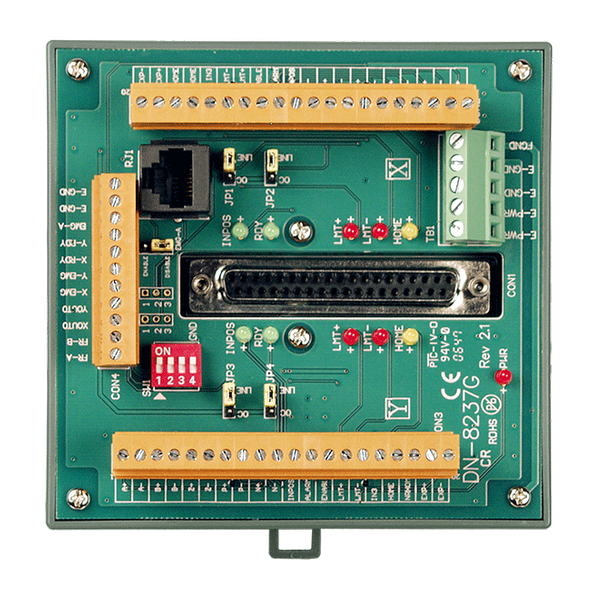

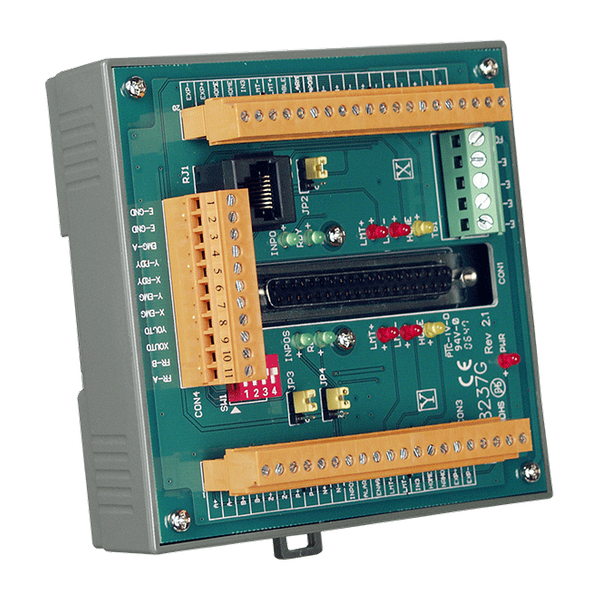

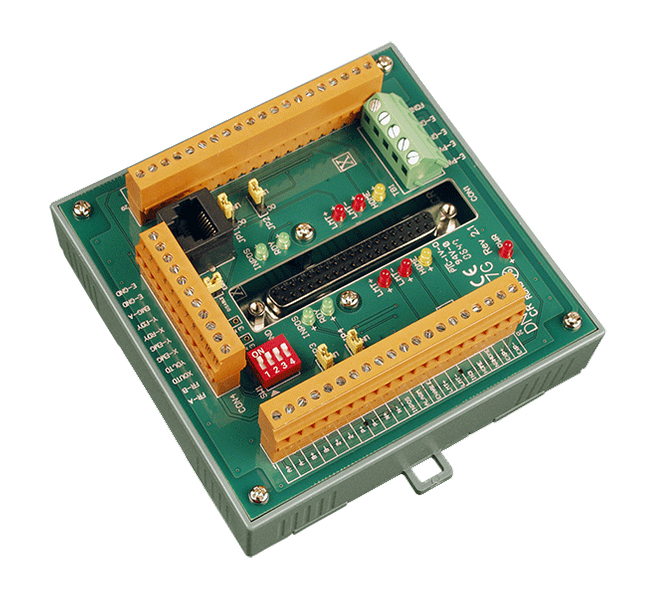

Seria DN-8237 to płytki rozszerzeń zaprojektowane dla 2-osiowych kontrolerów ruchu ICP DAS, takich jak I-8092F i PISO-PS200. Są one przeznaczone do różnych sterowników silników, takich jak uniwersalne zastosowania, wzmacniacze silników Mitsubishi i Panasonic. To nie tylko płytka śrubowa ułatwiająca połączenie sygnałów, ale także oferuje obwody izolacyjne chroniące kontrolery. Sygnały interfejsu są podzielone na cztery grupy, każda z nich odpowiada jednej osi i zawiera niezbędne linie rozkazów wyjścia impulsu, linie sprzężenia zwrotnego enkodera, specjalne wejścia (home, near home, przełączniki końcowe) oraz wyjście umożliwiające serwo. Używane są złącza terminalowe, które ułatwiają okablowanie. Użytkownicy mogą zmieniać złącza, aby zmieniać definicje osi bez pracochłonnego przełączania przewodów. Płytka zawiera również moduł zasilania, który dostarcza różne napięcia do innych obwodów na płytce, akceptując szeroki zakres zasilania (20 ~ 26 VDC).
| Product Range: | Motion Control Daughter Board |
Power | |
| Power: Input Range: | 20 ~ 26 VDC, 0.5 A |
| Power: Consumption: | 12 W (24 VDC) |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 110 mm X 107 mm |
Środowisko | |
| Environment: Operating Temperature: | -20 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +85 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
