Główne cechy
- Uniwersalne złącze PCI (3.3 V/5 V)
- 4 wbudowane układy timer/licznik 8254
- 12 niezależnych 16-bitowych timerów/liczników
- 12 zewnętrznych kanałów wejściowych zegara
- 12 wyjściowych kanałów timerów/liczników
- 4 źródła przerwań i bardziej elastyczny mechanizm przerwań
- 2 wewnętrzne źródła zegara
- 16-bitowy timer/licznik może być kaskadowany do stworzenia 32/48-bitowego timera/licznika
- 16-kanałowe, 5 V/TTL wejście cyfrowe
- 16-kanałowe, 5 V/TTL wyjście cyfrowe
- Wejście bramki może pochodzić od zewnętrznego źródła lub poprzedniego wyjścia timera/licznika
- Obsługuje identyfikację karty (przełącznik SMD)
- Obsługa odczytu stanu DO
- Mechanizm sprzętowy do generowania dwóch początkowych zegarów
Wprowadzenie

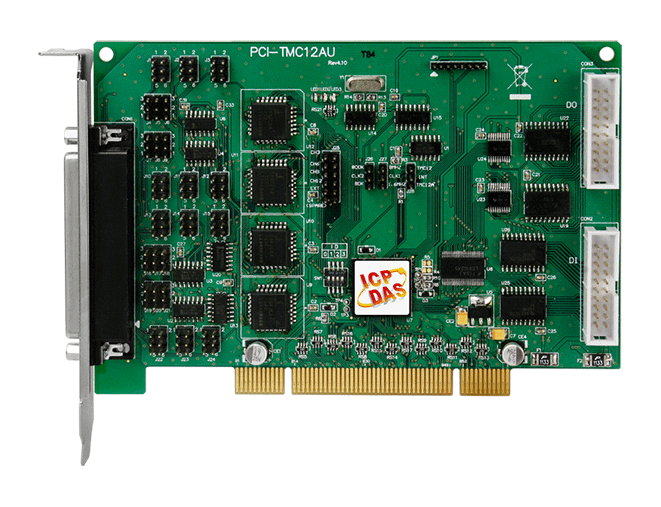

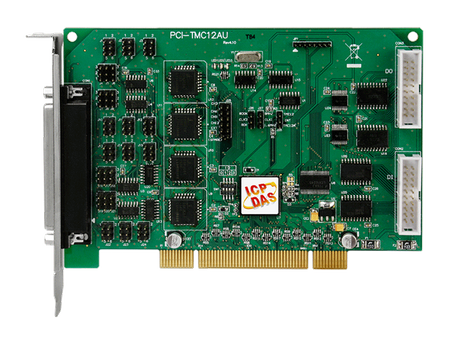

Karta PCI-TMC12AU została zaprojektowana jako bezpośredni zamiennik karty PCI-TMC12A bez konieczności modyfikacji oprogramowania czy sterownika.
Karty PCI-TMC12AU z uniwersalnym złączem PCI obsługują magistrale PCI o napięciu 3.3 V/5 V, i oferują dwanaście 16-bitowych liczników/timerów (cztery układy 82C54 po 3 timery/liczniki), 16 kanałów wejściowych TTL oraz 16 kanałów wyjściowych TTL. Dwa wbudowane zegary (8 M/1.6 M oraz 0.8 M/80 K) są wybierane za pomocą zworki i zapewniają źródło zegara o wysokiej rozdzielczości dla timerów/liczników. Liczniki/timery mogą być używane w aplikacjach przemysłowych i laboratoryjnych, takich jak zliczanie impulsów/zdarzeń/przełączników, odczytywanie częstotliwości, pomiar czasu, pomiar szerokości impulsu, wyjście PWM (modulowane szerokością impulsu), oraz generowanie impulsów (prostokątnych) i częstotliwości, itd.
Akcesoria
| Product Range: | PCI Digital I/O |
HARDWARE | |
| Hardware: Card ID: | Yes (4-bit) |
| Hardware: Connector: | Female DB37 x 1 ,
20-pin box header x 2 |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 16 |
| Wejście cyfrowe: Typ: | 5 V/TTL |
| Wejście cyfrowe: ON Poziom napięcia: | 2.0 V Min. |
| Wejście cyfrowe: OFF Poziom napięcia: | 0.8 V Max. |
| Wejście cyfrowe: Szybkość reakcji: | 1.0 MHz (Typical) |
| Wejście cyfrowe: Tryb wyzwalania: | Aktualizacja statyczna |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 16 |
| Wyjście cyfrowe: Typ: | 5 V/TTL |
| Wyjście cyfrowe: Tryb pracy: | Aktualizacja statyczna |
| Wyjście cyfrowe: Napięcie obciążenia: | Logic 0: 0.4 V Max. ,
Logic 1: 2.4 V Min. |
| Wyjście cyfrowe: Prąd obciążenia: | Sink: 24 mA @ 0.8 V ,
Source: 15 mA @ 2.0 V |
| Wyjście cyfrowe: Szybkość reakcji: | 1.0 MHz (Typical) |
Zegar/licznik/częstotliwość | |
| Zegar/licznik/częstotliwość: Kanały: | 12 |
| Timer/Counter/Frequency: Type: | 5 V/TTL(82C54 compatible timer) |
| Timer/Counter/Frequency: Resolution: | 16-bit |
| Timer/Counter/Frequency: Input Frequency: | 10 MHz Max. |
| Timer/Counter/Frequency: Reference Clock: | Internal: 8 MHz |
Magistrala PC | |
| Magistrala PC: Typ: | 3.3 V/5 V Universal PCI, 32-bit, 33 MHz |
| PC Bus: Data Bus: | 16-bit |
Power | |
| Power: Consumption: | 500 mA @ +5 V |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 105 x 150 x 22 (W x L x D) |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60°C |
| Environment: Storage Temperature: | -20 ~ +70°C |
| Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
| Status: | Available |
