Główne cechy
- Obsługa PCI Express x1
- 4 wbudowane układy 8254 timer/counter
- 12 niezależnych 16-bitowych liczników/timerów
- 12 zewnętrznych wejść zegara
- 12 zewnętrznych wejść sterowania bramką
- 12 wyjść kanałów timera/counter
- 16-bitowy licznik/timer może być kaskadowany, tworząc 32/48-bitowy licznik/timer
- Wejście bramki może być zewnętrznym sygnałem lub wyjściem poprzedniego kanału licznika/timera
- Cztery źródła przerwań
- Dwa wewnętrzne źródła zegara
- 16 kanałów DI
- 16 kanałów DO
- Funkcja ID karty (przełącznik SMD)
- Odczyt statusu DO
- Bardziej elastyczny mechanizm przerwań
- Mechanizm sprzętowy generowania dwóch początkowych zegarów
Wprowadzenie

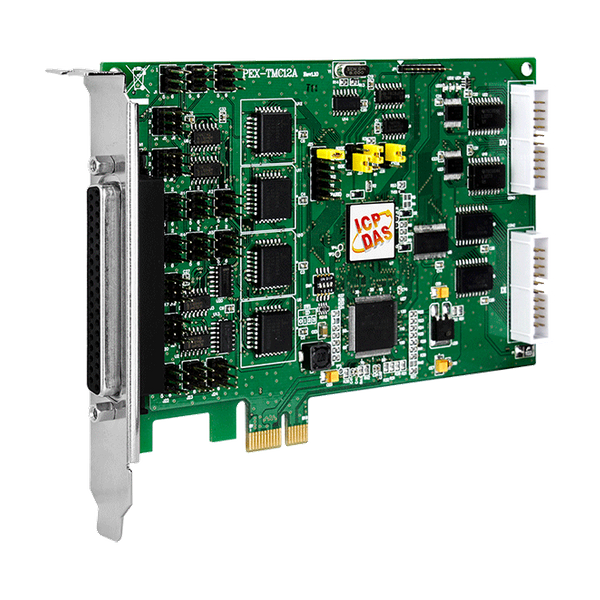

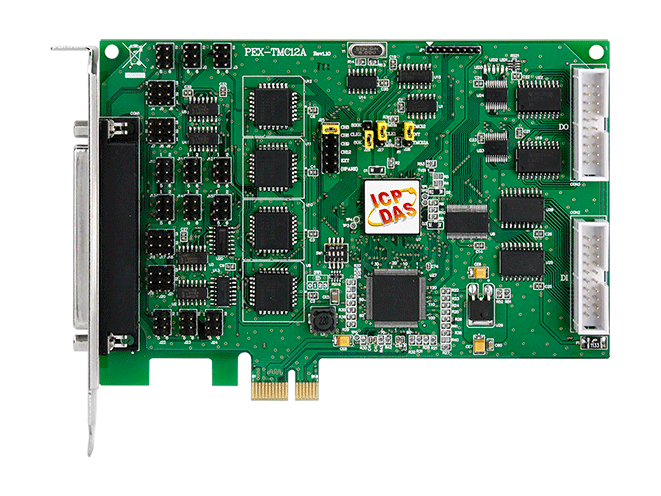

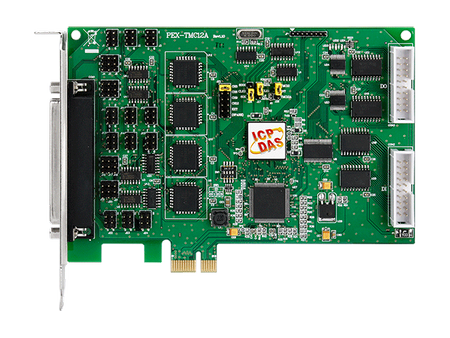

PEX-TMC12A wykorzystuje magistralę PCI Express i jest zaprojektowany jako łatwy zamiennik serii PCI-TMC12A bez konieczności modyfikacji oprogramowania lub sterownika.
PEX-TMC12A zapewnia dwanaście 16-bitowych liczników/timerów (cztery układy 82C54 x 3 liczniki/timery), 16 kanałów wejść cyfrowych TTL oraz 16 kanałów wyjść cyfrowych TTL. Dwa zegary na pokładzie (8 M/1,6 M i 0,8 M/80 K) są wybieralne za pomocą zworek i dostarczają źródło zegara o wysokiej rozdzielczości dla liczników/timerów. Liczniki/timery mogą być używane do zastosowań przemysłowych i laboratoryjnych, takich jak liczenie impulsów/zdażeń/przełączników, odczytywanie częstotliwości, pomiar czasu trwania, pomiar szerokości impulsu, wyjście PWM (impuls szerokości modulowanej), oraz generowanie impulsów (prostokątnych) i prędkości, itp.
PEX-TMC12A zawiera przełącznik ID karty, który umożliwia łatwą identyfikację karty za pomocą oprogramowania, jeśli dwie lub więcej kart jest zainstalowanych w tym samym komputerze.
PEX-TMC12A zapewnia dwanaście 16-bitowych liczników/timerów (cztery układy 82C54 x 3 liczniki/timery), 16 kanałów wejść cyfrowych TTL oraz 16 kanałów wyjść cyfrowych TTL. Dwa zegary na pokładzie (8 M/1,6 M i 0,8 M/80 K) są wybieralne za pomocą zworek i dostarczają źródło zegara o wysokiej rozdzielczości dla liczników/timerów. Liczniki/timery mogą być używane do zastosowań przemysłowych i laboratoryjnych, takich jak liczenie impulsów/zdażeń/przełączników, odczytywanie częstotliwości, pomiar czasu trwania, pomiar szerokości impulsu, wyjście PWM (impuls szerokości modulowanej), oraz generowanie impulsów (prostokątnych) i prędkości, itp.
PEX-TMC12A zawiera przełącznik ID karty, który umożliwia łatwą identyfikację karty za pomocą oprogramowania, jeśli dwie lub więcej kart jest zainstalowanych w tym samym komputerze.
Akcesoria
Parametry techniczne:
| Product Range: | PCI Express Digital I/O |
HARDWARE | |
| Hardware: Card ID: | Yes (4-bit) |
| Hardware: Connector: | Female DB37 x 1 ,
20-pin box header x 2 |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 16 |
| Wejście cyfrowe: Typ: | 5 V/TTL |
| Wejście cyfrowe: ON Poziom napięcia: | 2.0 V Min. |
| Wejście cyfrowe: OFF Poziom napięcia: | 0.8 V Max. |
| Wejście cyfrowe: Szybkość reakcji: | 500 kHz (Typical) |
| Wejście cyfrowe: Tryb wyzwalania: | Aktualizacja statyczna |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 16 |
| Wyjście cyfrowe: Typ: | 5 V/TTL |
| Wyjście cyfrowe: Tryb pracy: | Aktualizacja statyczna |
| Wyjście cyfrowe: Napięcie obciążenia: | Logic 0: 0.4 V Max. ,
Logic 1: 2.4 V Min. |
| Wyjście cyfrowe: Prąd obciążenia: | Sink: 24 mA @ 0.8 V ,
Source: 15 mA @ 2.0 V |
| Wyjście cyfrowe: Szybkość reakcji: | 500 kHz |
Zegar/licznik/częstotliwość | |
| Zegar/licznik/częstotliwość: Kanały: | 12 |
| Timer/Counter/Frequency: Type: | 5 V/TTL (82C54 compatible timer) |
| Timer/Counter/Frequency: Resolution: | 16-bit |
| Timer/Counter/Frequency: Input Frequency: | 10 MHz Max. |
| Timer/Counter/Frequency: Reference Clock: | Internal: 8 MHz |
Magistrala PC | |
| Magistrala PC: Typ: | PCI Express x 1 |
| PC Bus: Data Bus: | 16-bit |
Power | |
| Power: Consumption: | 500 mA @ +5 V |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 108.71 x 151.36 x 22 (W x L x D) |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60°C |
| Environment: Storage Temperature: | -20 ~ +70°C |
| Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
| Status: | Available |
