Główne cechy
- Obsługa 56-kanałowego GPS i NMEA v0183 (Baudrate 9600 bps)
- RS-485 wspiera protokoły DCON i Modbus RTU
- RS-232 wspiera format NMEA v0183, protokoły DCON lub Modbus RTU
- Wbudowany 1 kanał DO, 1 kanał PPS (1 impuls na sekundę), 1 port RS-485, 1 port RS-232
- PPS: 100 ms impulsu wyjściowego/sekundy do precyzyjnego odmierzania czasu
- 10 ~ 30 VDC – (ochrona przed odwrotną polaryzacją zasilania)
- Różne wskaźniki LED systemu
- Projekt na szynę DIN
Wprowadzenie

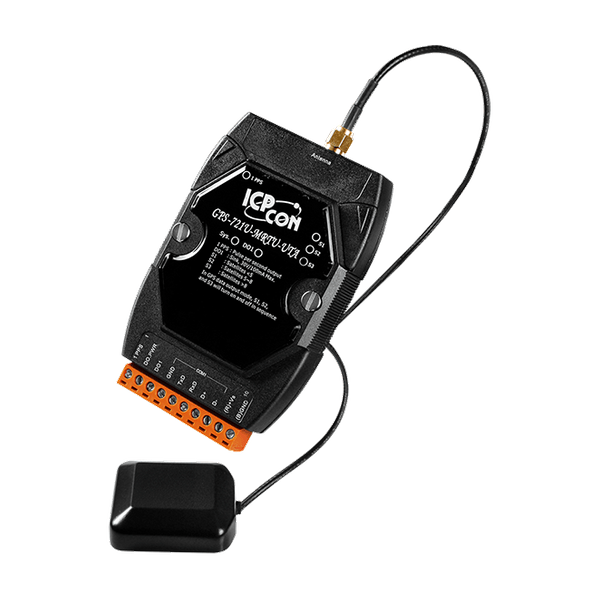

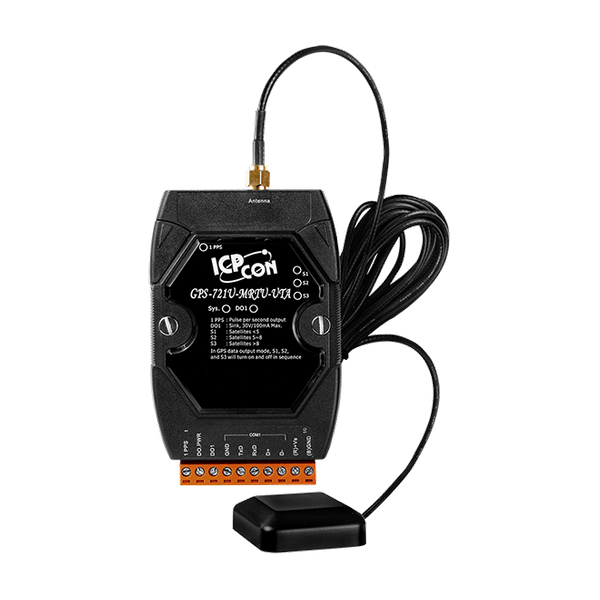

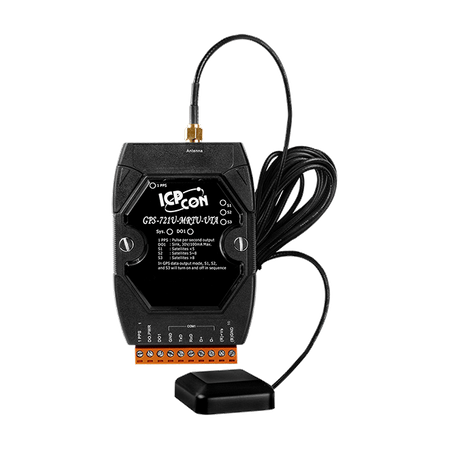

GPS-721U-MRTU-UTA, nowe rozwiązanie GPS do zdalnego modułu odbiornika GPS w ICP DAS, charakteryzuje się wysoką czułością, niskim zużyciem energii i ultra małym rozmiarem z protokołami DCON, Modbus RTU i GPS. Ten potężny produkt zapewnia doskonałą czułość i wyjątkową wydajność nawet w najtrudniejszych warunkach. GPS-721U-MRTU-UTA oferuje dodatkowy 1 kanał DO i 1 kanał PPS. Sygnały PPS mogą być używane do precyzyjnego odmierzania czasu. Można połączyć funkcjonalność PPS z innymi źródłami synchronizacji czasu. Dlatego GPS-721U-MRTU-UTA może być potężnym zdalnym modułem GPS, a także ogólnym modułem GPS z interfejsem RS-232, RS-485. Może być również stosowany w nawigacji samochodowej, nawigacji osobistej, nawigacji morskiej, korekcji czasu satelitarnego itd.
Zastosowania
- Nawigacja samochodowa
- Nawigacja osobista
- Nawigacja morska
- Korekcja czasu satelitarnego
- Precyzyjne odmierzanie czasu
Parametry techniczne:
| Product Range: | GPS Product |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power/Communication ,
3 x GPS |
GPS/GNSS | |
| GPS/GNSS: Acquisition Time: | Cold Start (Open Sky) = 29 s (typical) |
| GPS/GNSS: Chip: | u-Blox solution |
| GPS/GNSS: Frequency: | L1 1575.42 MHz, C/A code |
| GPS/GNSS: Max. Altitude: | <50,000 m |
| GPS/GNSS: Max. Velocity: | <500 m/s |
| GPS/GNSS: Position Accuracy: | Autonomous: 2.5 m ,
SBAS: 2.0 m |
| GPS/GNSS: Protocol: | NMEA 0183 (9600 bps, N81 Fixed) |
| GPS/GNSS: Sensitivity: | Tracking: Up to -161 dBm ,
Cold start: Up to -148 dBm |
| GPS/GNSS: Support Channels: | 56 |
| GPS/GNSS: 1 PPS: | Pulse per second output (Default 100 ms pulse/sec) |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 1 (Sink) |
| Wyjście cyfrowe: Typ: | Non-isolated Open Collector |
| Wyjście cyfrowe: Napięcie obciążenia: | +5 VDC~ +30 VDC |
| Wyjście cyfrowe: Prąd obciążenia: | 100 mA |
Porty COM | |
| Porty COM: Porty: | 1x RS-232, 1x RS-485 |
| Porty COM: Szybkość transmisji: | 1200 ~ 115200 bps |
| COM Ports: Data Format: | N81, N82, E81, O81 |
| COM Ports: Protocol: | RS-232: DCON, Modbus RTU or NMEA 0183 (9600bps,N81 fixed) ,
RS-485: DCON or Modbus RTU |
Power | |
| Power: Input Range: | +10 VDC ~ +30 VDC (non-regulated) |
| Power: Consumption: | 2.5 W |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 72 x 117 x 35 (W x L x D) |
| Mechanical: Weight: | 200 g |
Środowisko | |
| Environment: Operating Temperature: | -40 ~ +75°C |
| Environment: Storage Temperature: | -40 ~ +80 °C |
| Environment: Humidity: | 5 ~ 95% RH, Non-condensing |
| Status: | Available |
