Główne cechy
- Wbudowany 32-bitowy mikroprocesor
- Transceiver CAN NXP 82C250
- Kontroler Bosch C_CAN
- Obsługuje zarówno specyfikację CAN 2.0A, jak i CAN 2.0B
- Czas przechowywania ze stałą precyzją przynajmniej ±1 ms
- Numer płyty wybieralny za pomocą przełącznika DIP
- Mechanizm komunikacji RAM z podwójnym portem
- Wbudowany zegar czasu rzeczywistego (RTC)
- Bufor nadawania/odbierania dla maksymalnie 256 wiadomości CAN
- Pozwala na maksymalnie 5 zestawów cyklicznych wiadomości transmisji
- Precyzja cyklicznej wiadomości transmisyjnej: ±1 ms
- Łatwa aktualizacja oprogramowania
Wprowadzenie
Controller Area Network (CAN) to system komunikacji szeregowej oparty na protokole CAN, który umożliwia efektywne rozproszone sterowanie w czasie rzeczywistym, zapewniając jednocześnie wysoki poziom bezpieczeństwa. Protokół CAN jest szczególnie odpowiedni do tworzenia sieci urządzeń "inteligentnych", a także do budowy środowisk automatycznego sterowania, które zawierają czujniki i siłowniki w systemie lub podsystemie. W sieci CAN nie ma adresowania subskrybentów lub stacji w tradycyjnym rozumieniu, zamiast tego przesyłane są wiadomości o priorytecie.

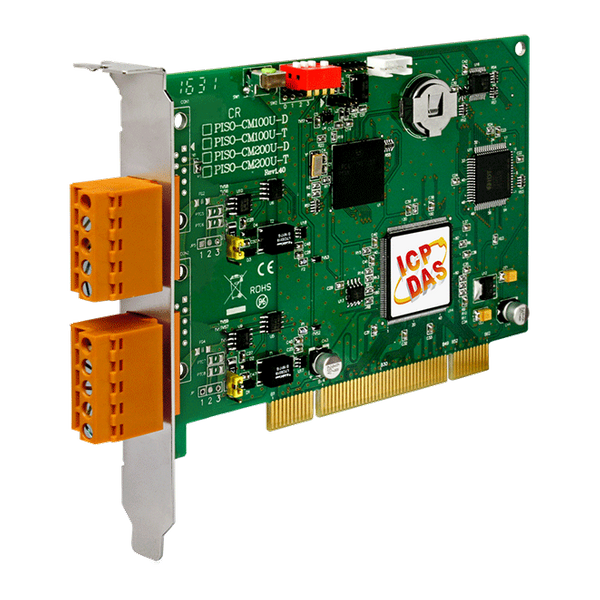

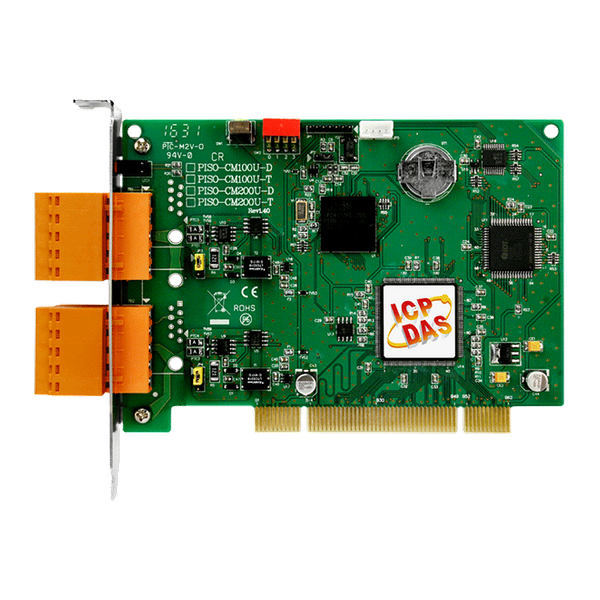

PISO-CM200U to bardzo potężne i ekonomiczne rozwiązanie dla aktywnej płyty CAN, która zawiera dwa kanały CAN, obejmujące szeroki zakres zastosowań CAN. 32-bitowy mikrokontroler na płycie pozwala na filtrowanie, wstępne przetwarzanie i przechowywanie wiadomości CAN (z czasem) oraz na transmisję wiadomości CAN w czasie rzeczywistym, wśród wielu innych funkcji.
Dodatkowym atutem jest możliwość opracowywania aplikacji opartych na magistrali CAN przy użyciu biblioteki PISO-CM200U. Gdy PISO-CM200U jest aktywny, wymiana danych między aplikacją niestandardową a oprogramowaniem firmware magistrali CAN odbywa się za pomocą metody mapowania pamięci na PISO-CM200U.
Zastosowania
| Product Range: | CAN Bus |
Software | |
| Software: Driver: | Windows XP/7/8.1/10 (32-bit/64-bit) OS |
| Software: SDK: | C#.Net, VB.Net, VC++.Net |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x CAN status ,
1 x Operating mode |
Magistrala PC | |
| Magistrala PC: Typ: | Universal PCI, 5 V, 33 MHz, 32-bit, plug and play |
| PC Bus: Board No.: | Configurable via DIP switch |
CAN | |
| CAN: Controller: | Bosch C_CAN |
| CAN: Porty: | 2 |
| CAN: Baud Rate: | 10 k ~ 1 M bps |
| CAN: Isolation: | 3000 VDC for DC-to-DC, 3000 Vrms for photo-couple |
| CAN: Terminal Resistor: | Jumper for 120 Ω terminal resistor |
Power | |
| Power: Consumption: | 800 mA @ 5 V |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 150 x 22 x 121 (W x L x H) |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60 °C |
| Environment: Storage Temperature: | -20 ~ +70 °C |
| Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
| Status: | Available |
