Główne cechy
- 8-kanałowe wejścia jednokierunkowe
- Wejścia napięciowe
- Regulowana szybkość próbkowania
- Podwójny watchdog
Wprowadzenie

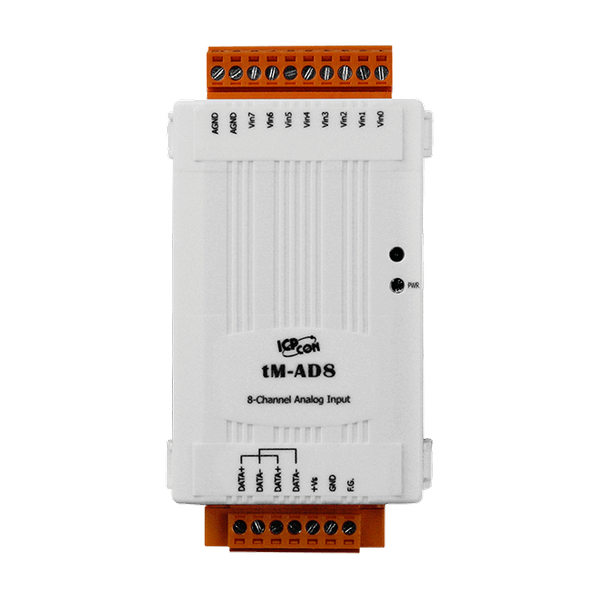

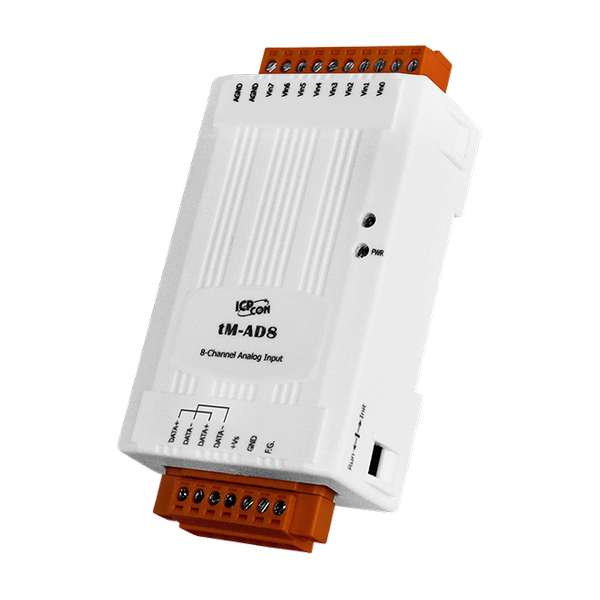

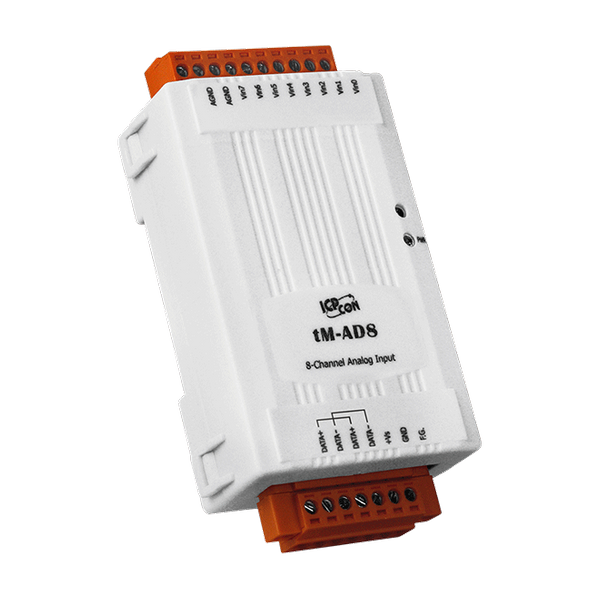

tM-AD8 jest modułem wejść analogowych, który obejmuje 8 jednokierunkowych kanałów wejść analogowych i zapewnia programowalny zakres wejść na wszystkich kanałach analogowych (0 ~ 500 mV, 0 ~ 1 V, 0 ~ 2,5 V, 0 ~ 5 V, 0 ~ 10 V). Moduł zapewnia wysoką ochronę przed przepięciami na poziomie 120 VDC. Szybkość próbkowania tM-AD8 jest regulowana i dostępna w trybie szybkim lub normalnym. Moduł zapewnia również 4 kV ochrony ESD oraz izolację wewnątrzmodułową 2500 Vrms.
Zastosowania
• Automatyka przemysłowa
• Maszyny przemysłowe
• Automatyka budynkowa
• Systemy spożywcze i napojowe
• Produkcja półprzewodników
• Systemy sterowania
| Product Range: | tM series |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
| Isolation: Intra-module Isolation: | 2500 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 8 single-ended |
| Wejście analogowe: Typ: | Voltage |
| Wejście analogowe: Zakres: | 0 ~ 500 mV, 0 ~ 1 V, 0 ~ 2.5 V, 0 ~ 5 V, 0 ~ 10 V |
| Wejście analogowe: Rozdzielczość: | Normal Mode: 14-bit ,
Fast Mode: 12-bit |
| Wejście analogowe: Dokładność: | Normal Mode: ±0.1% ,
Fast Mode: ±0.5% |
| Wejście analogowe: Częstotliwość próbkowania: | Normal Mode: 10 Hz ,
Fast Mode: 200 Hz |
| Analog Input: Input Impedance: | 10 MΩ |
| Wejście analogowe: Ochrona przed przepięciem: | 120 VDC |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 1200 ~ 115200 bps |
| COM Ports: Data Format: | (N, 8, 1), (N, 8, 2), (O, 8, 1), (E, 8, 1) |
| COM Ports: Protocol: | DCON, Modbus RTU, Modbus ASCII |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Consumption: | 0.7 W Max. |
| Power: Powered from Terminal Block: | 10 ~ 30 VDC |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 52 x 98 x 27 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +75 °C |
| Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
| Status: | Available |
