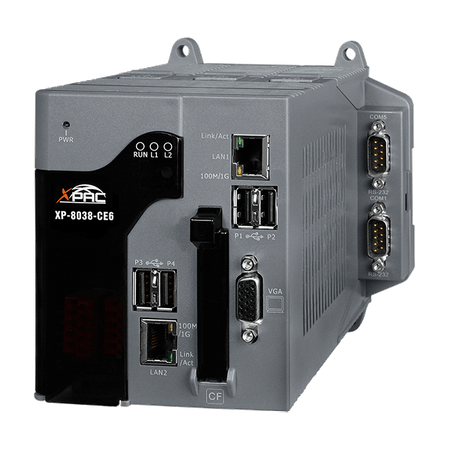

Name: XP-8038-CE6
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• x86 CPU, 1.0 GHz, dwurdzeniowy
• Windows CE 6.0
• Wbudowany Win-GRAF SoftLogic (IEC 61131-3)
• Możliwość pracy w czasie rzeczywistym
• Wyjście portu VGA
• Modbus RTU/TCP (Master, Slave)
• Wsparcie dla eLogger HMI
• Redundantne wejścia zasilania
• Wsparcie dla systemu redundancji Dual-PAC

Wprowadzenie

Seria Win-GRAF XPAC-8000-CE6 (XP-8038-CE6/XP-8138-CE6/XP-8338-CE6/XP-8738-CE6) to nowa generacja Win-GRAF XPAC (Programowalny Sterownik Automatyki) oparta na systemie WinCE 6.0 od ICP DAS. Każda jednostka jest wyposażona w procesor x86 (1 GHz) dwurdzeniowy działający na systemie operacyjnym Windows CE 6.0, różnorodne porty wejścia/wyjścia (VGA, USB, Ethernet, RS-232/485) oraz różne sloty I/O (0/1/3/7), które mogą być używane do integracji wysokowydajnych modułów I/O równoległych (wysokoprofilowa seria I-8K) lub modułów I/O szeregowych (wysokoprofilowa seria I-87K).

Korzyści wynikające z używania Windows CE 6.0 na urządzeniu XPAC obejmują możliwość pracy w czasie rzeczywistym, osiągalną deterministyczną kontrolę oraz możliwość prezentacji okien i środowiska operacyjnego podobnego do PC na PAC. Sterowniki PAC są zdolne do uruchamiania oprogramowania WinGRAF (Standard IEC 61131-3) do tworzenia aplikacji sterowania logicznego, a także wspierają oprogramowanie M.S. VS 2008 (VB .NET, C#) do tworzenia aplikacji HMI i zarządzania danymi, które mogą wymieniać dane z aplikacjami Win-GRAF. Dzięki temu projektowanie aplikacji jest bardziej dogodne i bardziej praktyczne.

Parametry techniczne:

Product Range:	XP-8x38-CE6
Software
Software: OS:	Windows CE 6.0
Software: Protocol:	• NET ID , • Redundancy Solution , • eLogger HMI , • Modbus TCP/IP Master , • Modbus TCP/IP Slave , • Modbus RTU/ASCII Master , • Modbus RTU Slave , • DCON Protocol , • User-defined Protocol , • I/O Type: DCON, Modbus RTU, and Modbus TCP/IP remote I/O , • Application Protection , • Data Binding , • On Line Change , • HART Master Protocol , • Schedule Control , • Retain Variables , • File Access and Data Log
Software: Development:	Embedded Win-GRAF SoftLogic (IEC 61131-3)
Software: Service:	FTP Server, ASP (Java Script, VB Script), SQL Compact Edition 3.5
Software: Framework Support:	.Net Compact Framework 3.5
Software: Multilanguage Support:	English, German, French, Spanish, Portuguese, Russian, Italian, Korean, Japanese, Simplified Chinese, Traditional Chinese
Software: SDK:	Dll for eVC, Dll for Visual Studio.Net 2005/2008
Jednostka główna
Main Unit: CPU:	x86 CPU, 1.0 GHz, dual-core
Main Unit: 64-bit Hardware Serial Number:	Yes
Main Unit: System Memory:	2 GB DDR3 SDRAM
Main Unit: Storage:	32 GB Flash, 8 GB CF card (up to 32 GB)
Main Unit: Non-Volatile Memory:	16 KB EEPROM, 512 KB MRAM
Main Unit: Real Time Clock:	Provide seconds, minutes, hours, dates, day of week, month, year
Main Unit: Watchdog Timer:	Dual Watchdog Timer
Wyświetl
Display: Signal:	VGA
Display: Resolution:	640 × 480, 800 × 480, 800 × 600, 1024 × 768
Wskaźniki LED
LED Indicators: Status:	1 x System, 1 x Power, 2 x Programmable
HMI
HMI: Buzzer:	Yes
HMI: Rotary Switch:	Yes, (0 ~ 9)
Audio
Audio: Jack:	Microphone-in and Earphone-out
ETHERNET
Ethernet: Porty:	2 x RJ-45, 10/100/1000 Base-TX (automatyczna negocjacja, Auto MDI/MDI-X, wskaźniki LED)
Porty COM
Porty COM: Porty:	3 x RS-232, 1 x RS-485 (3000 VDC Isolated), 1 x RS-232/RS-485
USB
USB: Porty:	4 x USB 2.0
Power
Power: Input Range:	+10 ~ 30 VDC (1 kV Isolated )
Power: Redundant Power Inputs:	Yes
Power: Consumption:	12.0 W
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	137 x 132 x 125 (W x L x H)
Mechanical: Installation:	DIN-Rail, Wall mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80°C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
