Główne cechy
- 8 wyjść analogowych
- Wyjście prądowe typu source
- 12-bitowe wyjście analogowe
- Indywidualna konfiguracja kanału
- Wykrywanie otwarcia przewodu dla wyjścia prądowego
- Odporność na zakłócenia RF
- Konfigurowalne ustawienia wartości startowej i bezpiecznej
Wprowadzenie

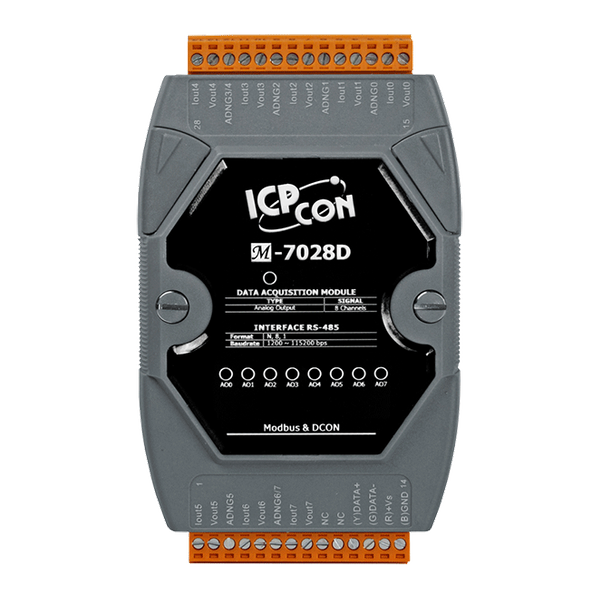

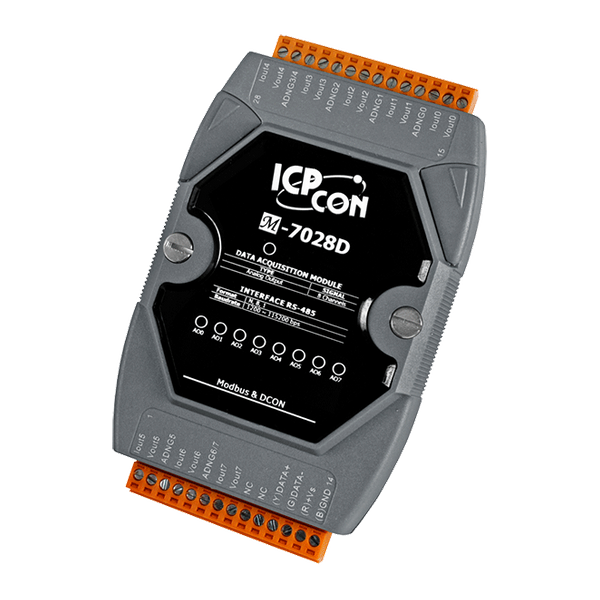

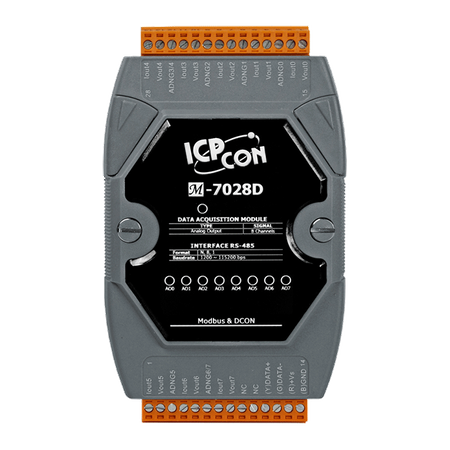

Moduł M-7028/M-7028D to 12-bitowy, 8-kanałowy moduł wyjściowy analogowy z 8 diodami LED do monitorowania stanu kanałów. Zapewnia programowalny zakres wyjść na wszystkich kanałach analogowych (0 ~ 5 V, ±5 V, 0 ~ 10 V, ±10 V, 0 ~ +20 mA, lub +4 ~ +20 mA). Każdy kanał wyjściowy analogowy może być skonfigurowany dla indywidualnego zakresu. Moduł posiada również wykrywanie otwarcia przewodu dla wyjścia +4 ~ +20 mA, a także ochronę ESD 8 kV oraz izolację wewnątrzmodułową 3000 VDC. M-7028(D) obsługuje protokoły Modbus RTU i DCON, które mogą być konfigurowane za pomocą oprogramowania. Dostępne są również opcje konfigurowania wartości startowych i wartości bezpiecznych.
Zastosowania
• Automatyzacja budynków
• Automatyzacja fabryk
• Automatyzacja maszyn
• Zdalna konserwacja
• Zdalna diagnoza
• Sprzęt testowy
| Product Range: | M-7000 |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Wyświetl | |
| Wyświetlacz: Typ: | Wskaźnik LED we/wy |
Izolacja | |
| Isolation: Intra-module Isolation: | 3000 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±8 kV Contact for Each Terminal |
| EMS Protection: RS Immunity (IEC 61000-4-3): | 3 V/m, 80 MHz ~ 1 GHz |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication ,
8 x Analog Output |
Wyjście analogowe | |
| Wyjście analogowe: Kanały: | 8 |
| Analog Output: Type: | Voltage ,
Current |
| Wyjście analogowe: Zakres: | Voltage: 0 ~ +5 VDC, ±5 VDC, 0 ~ +10 VDC, ±10 VDC ,
Current: 0 ~ +20 mA, +4 ~ +20 mA |
| Wyjście analogowe: Rozdzielczość: | 12-bit |
| Wyjście analogowe: Dokładność: | ±0.1% of FSR |
| Analog Output: DA Output Response Time: | 10 ms per channel |
| Analog Output: Programmable Output Slope: | Voltage: 0.0625 ~ 512 V/Second ,
Current: 0.125 ~ 1024 mA/Second |
| Analog Output: Current Output Wiring: | Source |
| Analog Output: Open Wire Detection: | For 4 ~ 20 mA only |
| Analog Output: Voltage Output Capability: | 10 V @ 10 mA |
| Analog Output: Current Load Resistance: | 500 Ω |
| Analog Output: Power-on Value: | Programmable |
| Analog Output: Safe Value: | Programmable |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 1200 ~ 115200 bps |
| COM Ports: Data Format: | (N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1) |
| COM Ports: Protocol: | Modbus RTU, DCON |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Input Range: | +10 ~ +30 VDC |
| Power: Consumption: | 4.8 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 72 x 123 x 35 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +85 °C |
| Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
| Status: | Available |
