Główne cechy
- 16 różnicowych wejść analogowych
- Wejścia prądowe, napięciowe i dla termopar
- Regulowany offset CJC
- Detekcja otwartej termopary
- Wbudowany podwójny watchdog
Wprowadzenie

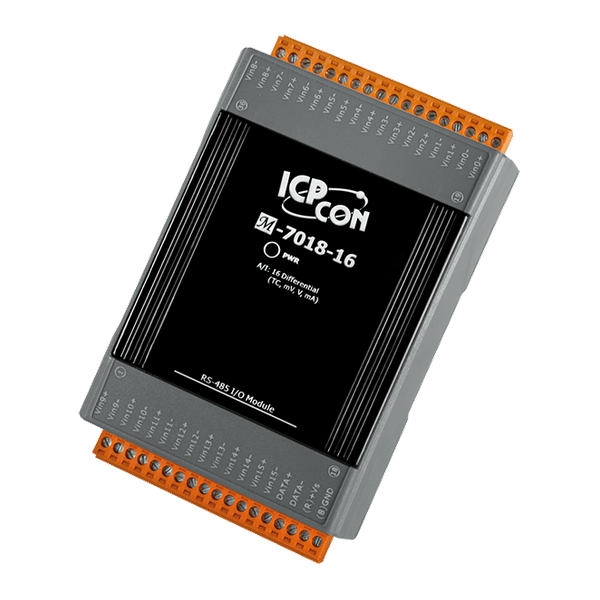

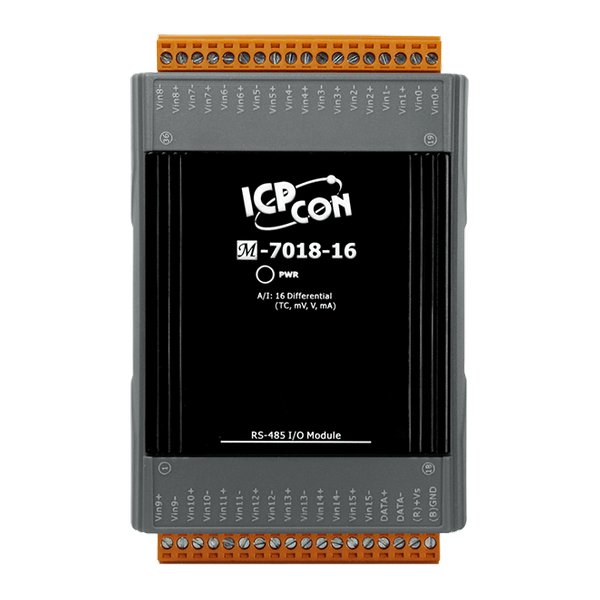

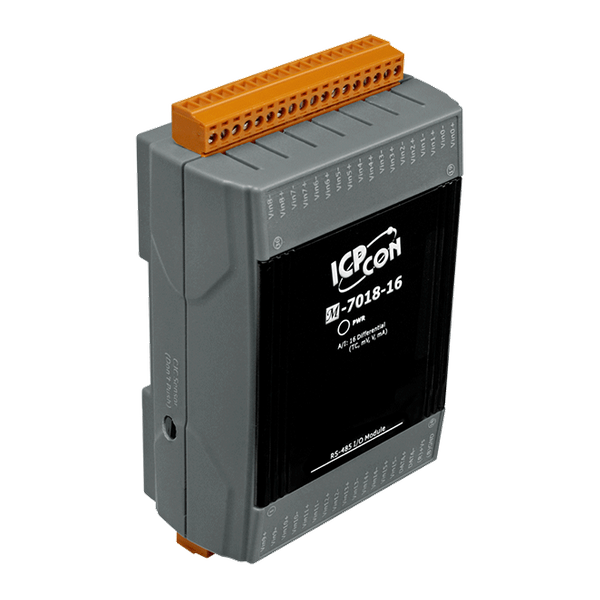

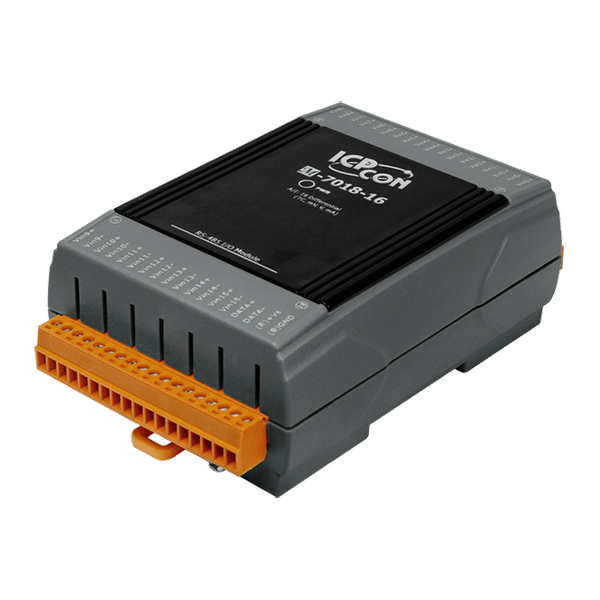

M-7018-16 to moduł różnicowy z 16-kanałowym wejściem analogowym, który obsługuje wejścia prądowe, napięciowe oraz termopary. Zakres wejściowy napięcia wynosi od ±15 mV do ±2,5 V, a zakres wejściowy prądu może wynosić +4 do +20 mA, 0 do +20 mA, lub ±20 mA. Typy termopar, które można stosować to J, K, T, E, R, S, B, N, C, L, M, LDIN43710. Ochrona przed przepięciami wynosi do 30 VDC. Moduł posiada również detekcję otwartego obwodu dla typów termopar na każdy kanał oraz zapewnia ochronę ESD o wartości 4 kV i izolację wewnątrzmodułową do 3000 VDC.
Zastosowania
• Automatyka budynkowa
• Automatyka przemysłowa
• Automatyka maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Sprzęt testowy
Parametry techniczne:
| Product Range: | M-7000 |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
| Isolation: Intra-module Isolation: | 3000 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal |
| EMS Protection: Surge (IEC 61000-4-5): | ±2 kV for Power Line |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 16 Differential |
| Wejście analogowe: Typ: | Voltage ,
Natężenie ,
Thermocouple |
| Analog Input: Sensor Type: | Thermocouple: J, K, T, E, R, S, B, N, C |
| Wejście analogowe: Zakres: | Voltage: ±15 mV, ±50 mV, ±100 mV, ±500 mV, ±1 V, ±2.5 V ,
Current: ±20 mA, 0 ~ +20 mA, +4 ~ +20 mA (requires an optional external 125 Ω resistor) |
| Wejście analogowe: Rozdzielczość: | 16-bit |
| Wejście analogowe: Dokładność: | ±0.1% of FSR |
| Wejście analogowe: Częstotliwość próbkowania: | 10 Hz (Total) |
| Analog Input: Input Impedance: | > 400 kΩ |
| Analog Input: Common Voltage Protection: | 25 VDC |
| Wejście analogowe: Ochrona przed przepięciem: | ±30 VDC |
| Analog Input: Open Wire Detection: | For Thermocouple Only |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 1200 ~ 115200 bps |
| COM Ports: Data Format: | (N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1) |
| COM Ports: Protocol: | Modbus RTU, DCON |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Input Range: | +10 ~ +30 VDC |
| Power: Consumption: | 0.5 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 76 x 120 x 42 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +85 °C |
| Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
| Status: | Available |
