Główne cechy
- Serwer WWW do konfiguracji
- Wsparcie dla protokołów Modbus TCP/UDP, MQTT i SNMP V2c
- Przełącznik Ethernet 2-portowy (LAN Bypass) do okablowania w topologii łańcuchowej
- Obsługa podwójnego watchdog'a
- Połączenie pary I/O (Push i Pull)
- Wbudowane I/O
- 4-kanałowe wyjście przekaźnikowe (Form A)
- 4-kanałowe wyjście przekaźnikowe (Form C)
- Wyświetlacz LED do wskazywania statusu I/O
Wprowadzenie

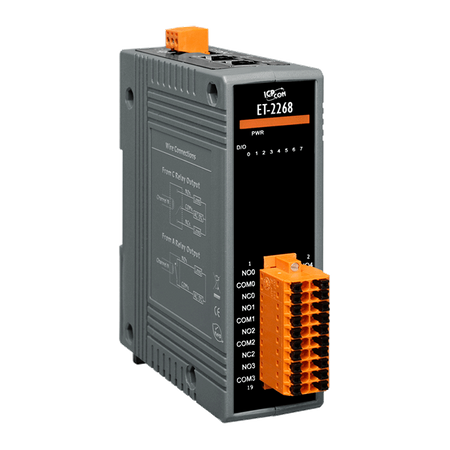

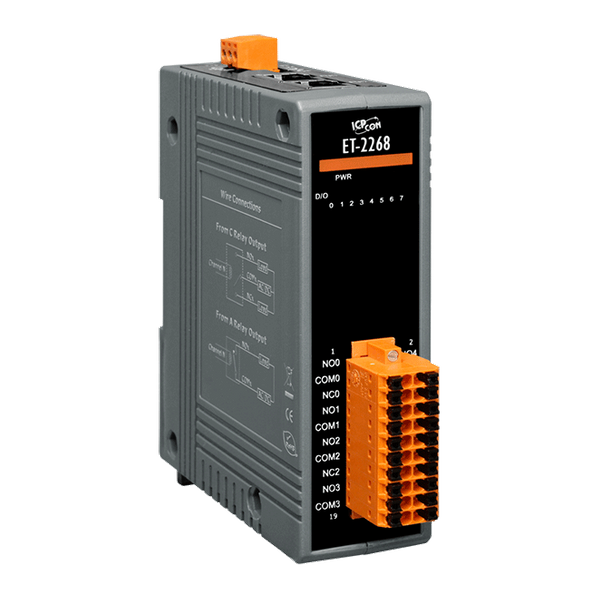

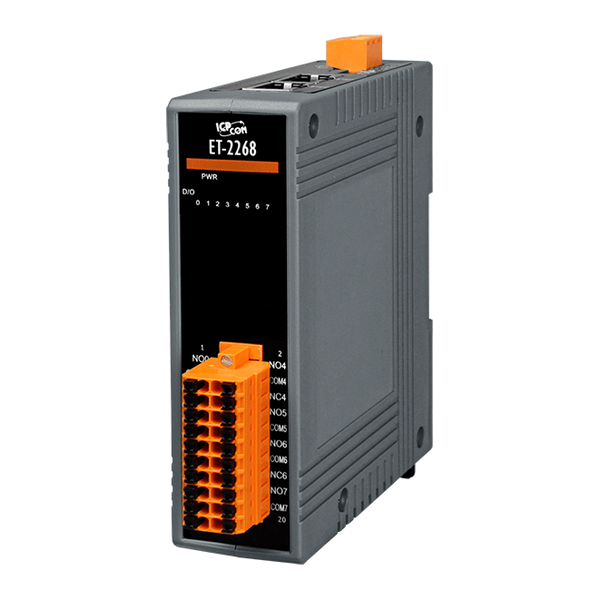

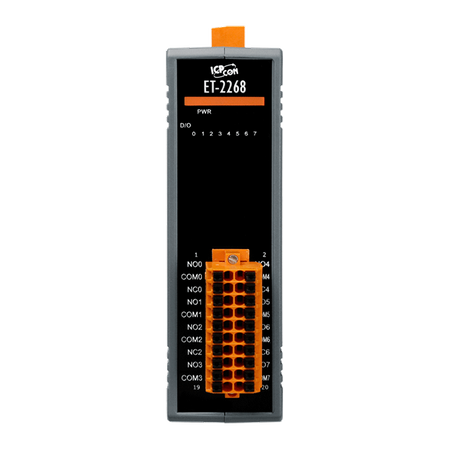

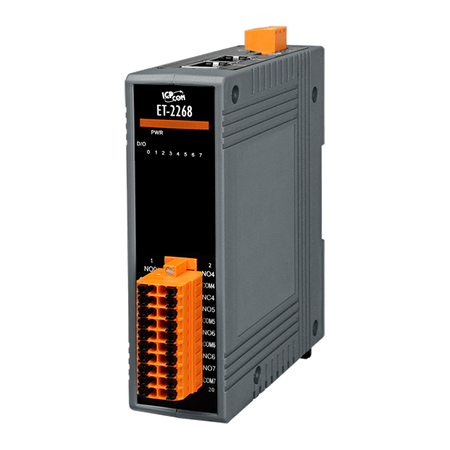

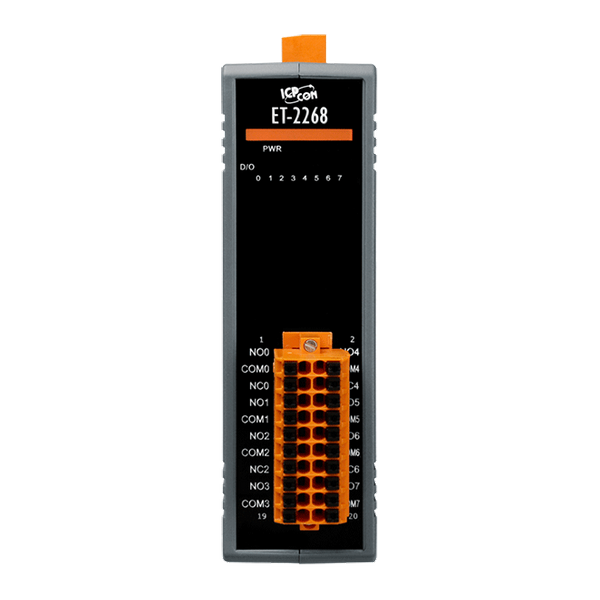

ET-2268 to 8-kanałowy moduł wyjściowy przekaźnika sygnałowego (4 Form A i 4 Form C). Wyposażony jest w 8 diod LED do monitorowania statusu wyjść przekaźników i oferuje konfigurowalne ustawienia wartości uruchamiania i wartości bezpiecznej DO. Moduł zawiera wbudowany 2-portowy przełącznik Ethernet, umożliwiając topologię łańcuchową. Ta funkcja oferuje elastyczność konfiguracji urządzeń, upraszcza instalację oraz redukuje koszty infrastruktury. Ponadto, moduł zapewnia ochronę EMS (EFT/ESD/Surge) i izolację I/O 3000 VDC w celu zwiększenia ochrony przed zakłóceniami w środowiskach przemysłowych. ET-2268 jest odpowiedni do aplikacji przełączania małego sygnału.
Moduł wspiera funkcjonalność połączenia w pary I/O, pozwalając na ustanowienie połączeń parowych DI-do-DO z modułem zdalnym przez Ethernet. Po skonfigurowaniu, zdalne dane DI mogą być przesyłane do lokalnych kanałów DO w trybie Pull za pomocą Modbus TCP.
ET-2268 wspiera protokół MQTT, służąc jako wydawca i subskrybent wiadomości. Po podłączeniu do serwera MQTT Broker może publikować aktualne statusy I/O w formie tematów oraz otrzymywać wiadomości z subskrybowanych tematów. W przypadku przerwania połączenia między modułem a brokerem podczas komunikacji, mechanizm ponownego połączenia automatycznie przywróci połączenie. Dodatkowo, mechanizm Interwału Keep-Alive zapewnia ciągłe połączenie z brokerem.
ET-2268 wspiera specyfikację SNMP V2c, umożliwiając przesyłanie informacji o module i I/O do urządzeń lub oprogramowania do zarządzania siecią SNMP (Oprogramowanie Zarządzania Siecią SNMP). Pozwala to administratorom monitorować status modułu w czasie rzeczywistym. Dodatkowo, jeśli funkcja Trap jest włączona, moduł może wysyłać wiadomości do administratorów w przypadku zmian statusów I/O lub podczas restartów, informując ich o statusach kanałów w każdym momencie.
Moduł wspiera funkcjonalność połączenia w pary I/O, pozwalając na ustanowienie połączeń parowych DI-do-DO z modułem zdalnym przez Ethernet. Po skonfigurowaniu, zdalne dane DI mogą być przesyłane do lokalnych kanałów DO w trybie Pull za pomocą Modbus TCP.
ET-2268 wspiera protokół MQTT, służąc jako wydawca i subskrybent wiadomości. Po podłączeniu do serwera MQTT Broker może publikować aktualne statusy I/O w formie tematów oraz otrzymywać wiadomości z subskrybowanych tematów. W przypadku przerwania połączenia między modułem a brokerem podczas komunikacji, mechanizm ponownego połączenia automatycznie przywróci połączenie. Dodatkowo, mechanizm Interwału Keep-Alive zapewnia ciągłe połączenie z brokerem.
ET-2268 wspiera specyfikację SNMP V2c, umożliwiając przesyłanie informacji o module i I/O do urządzeń lub oprogramowania do zarządzania siecią SNMP (Oprogramowanie Zarządzania Siecią SNMP). Pozwala to administratorom monitorować status modułu w czasie rzeczywistym. Dodatkowo, jeśli funkcja Trap jest włączona, moduł może wysyłać wiadomości do administratorów w przypadku zmian statusów I/O lub podczas restartów, informując ich o statusach kanałów w każdym momencie.
Zastosowania
• Automatyka fabryczna
• Automatyka maszyn
• Automatyka budynkowa
• Zdalna diagnostyka i konserwacja
• Urządzenia testujące
• Automatyka maszyn
• Automatyka budynkowa
• Zdalna diagnostyka i konserwacja
• Urządzenia testujące
Parametry techniczne:
| Product Range: | ET-2200 |
Software | |
| Software: Built-in Web Server: | Yes |
Moduł CPU | |
| CPU Module: CPU: | 32-bit ARM |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
| Isolation: 2-way Isolation: | Ethernet: 1500 VDC ,
I/O: 3000 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±8 kV Contact for Each Terminal ,
±16 kV Air for Random Point |
| EMS Protection: Surge (IEC 61000-4-5): | ±3 kV for Power Line |
Wskaźniki LED | |
| LED Indicators: Status: | Run, Ethernet, I/O |
Wyjście przekaźnikowe | |
| Wyjście przekaźnikowe: Kanały: | 8 (Form A x 4, Form C x 4) |
| Wyjście przekaźnikowe: Typ: | Przekaźnik sygnału |
| Relay Output: Contact Material: | Siler Nickel, Gold-covered |
| Relay Output: Contact Rating: | 2 A @ 30 VDC ,
0.24 A @ 220 VDC ,
0.25 A @ 250 VDC |
| Relay Output: Operate Time: | 3 ms (typical) |
| Relay Output: Release Time: | 4 ms (typical) |
| Relay Output: Electrical Endurance: | 2 x 10^5 ops |
| Relay Output: Mechanical Endurance: | 10^8 ops |
| Relay Output: Power on Value: | Programmable |
| Relay Output: Safe Value: | Programmable |
ETHERNET | |

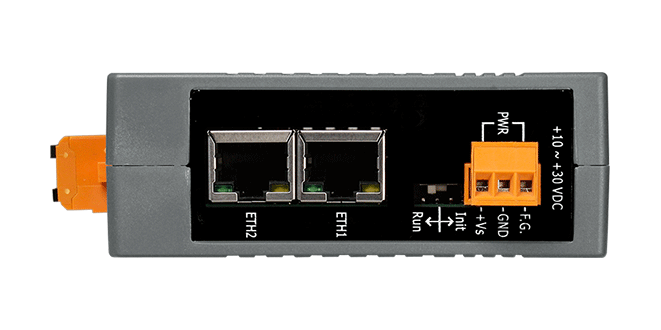

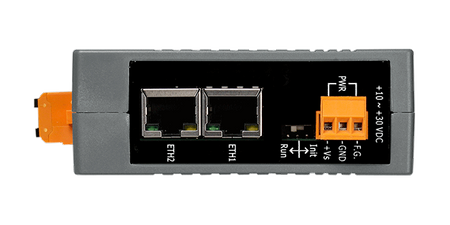

| Ethernet: Porty: | 2 x RJ-45, 10/100 Base-TX, Switch Ports |
| Ethernet: LAN bypass: | Yes |
| Ethernet: Access Control: | Password and IP Filter |
| Ethernet: Protocol: | Modbus TCP, Modbus UDP, MQTT, SNMP V2c |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Consumption: | 3.6 W (max.) |
| Power: Powered from Terminal Block: | +10 ~ +30 VDC |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 33 x 126 x 108 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
