Główne cechy
- Obsługa specyfikacji CAN 2.0A/B i CAN FD
- Pełna zgodność ze standardem ISO 11898-2
- Automatyczne wykrywanie prędkości transmisji CAN, maksymalnie do 8000 kbps
- Szeroki zakres temperatur pracy: -40 ~ +75°C
Wprowadzenie

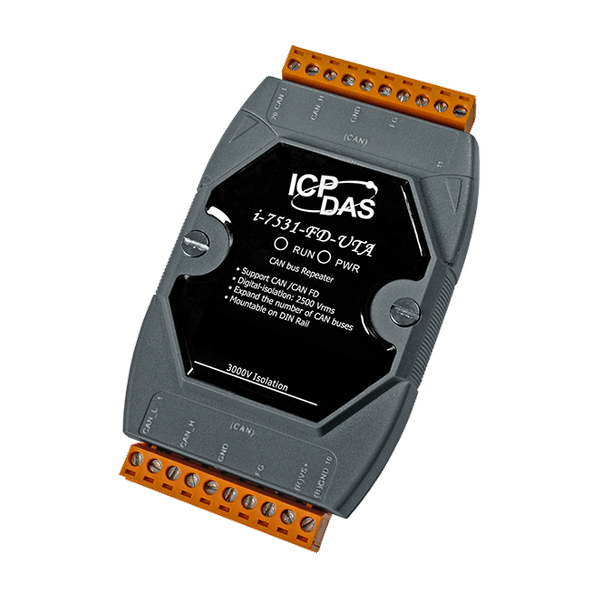

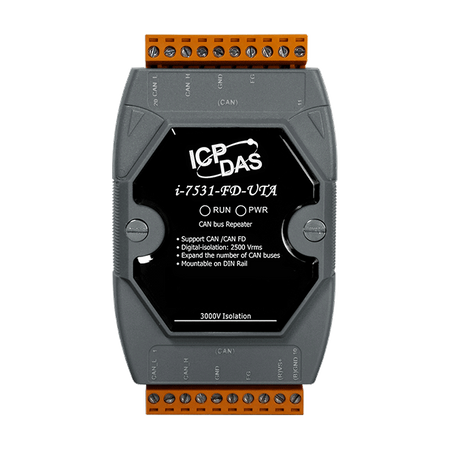

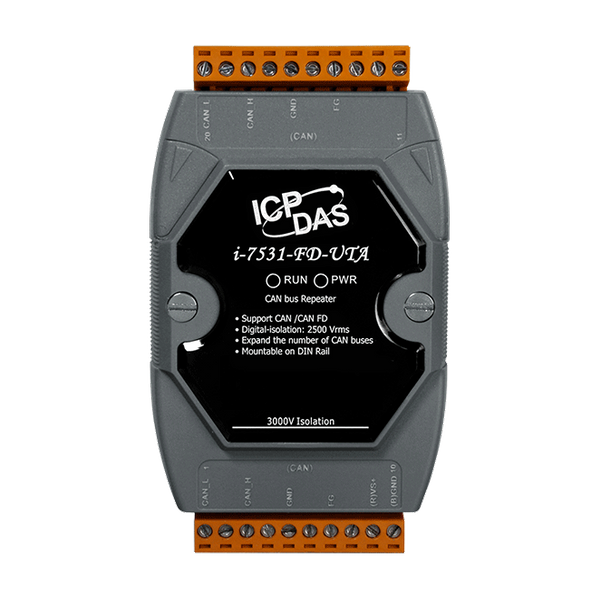

I-7531-FD-UTA jest wzmacniaczem sygnału CAN/CAN FD, który może łączyć dwie lub więcej sieci CAN o tej samej prędkości transmisji i ma szerszy zakres temperatur pracy niż I-7531-FD. Dzięki funkcji powtarzania sygnału w I-7531-FD-UTA użytkownicy mogą używać różnych liczby I-7531-FD-UTA do tworzenia topologii sieci CAN w kształcie drzewa lub gwiazdy. Gdy w sieci CAN jest zbyt wiele urządzeń, użycie I-7531-FD-UTA może zwiększyć siłę sygnału CAN, by obsługiwać więcej urządzeń CAN. Dodatkowo, strona CAN w I-7531-FD-UTA posiada cyfrową izolację o wartości 2500 Vrms, a zarówno strona CAN, jak i strona zasilania posiadają ochronę izolacyjną 3000 V DC-DC, co skutecznie izoluje zakłócenia między sieciami CAN, osiągając cel ochrony konkretnej sieci CAN.
Zastosowania
| Product Range: | CAN Bus |
CAN | |
| CAN: Porty: | 2 |
| CAN: Baud Rate: | CAN bus: 5 k ~ 800 kbps ,
CAN FD: Arbitration rate up to 1000 kbps, data rate up to 8000 kbps ,
(Note) The data rates are verified by tests, but user-defined baud rates are possible, so the maximum data rate will depend on the concrete operating conditions (cable length, remote stations, etc.). |
| CAN: Isolation: | 2500 Vrms for digital isolation, and 3000 V for DC-DC |
| CAN: Terminal Resistor: | Build in 120 Ω terminal resistor and support jumper to select |
| CAN: Specification: | ISO-11898-2, CAN 2.0A/B and CAN FD ,
(CAN FD support ISO and Non-ISO standards) |
| CAN: Time Delay: | Typ. 175ns (corresponds to ~35m CAN bus length) |
Power | |
| Power: Input Range: | +10 VDC ~ +30 VDC |
| Power: Consumption: | 1 W |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 72 x 118 x 33 (W x L x H) |
| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -40 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
