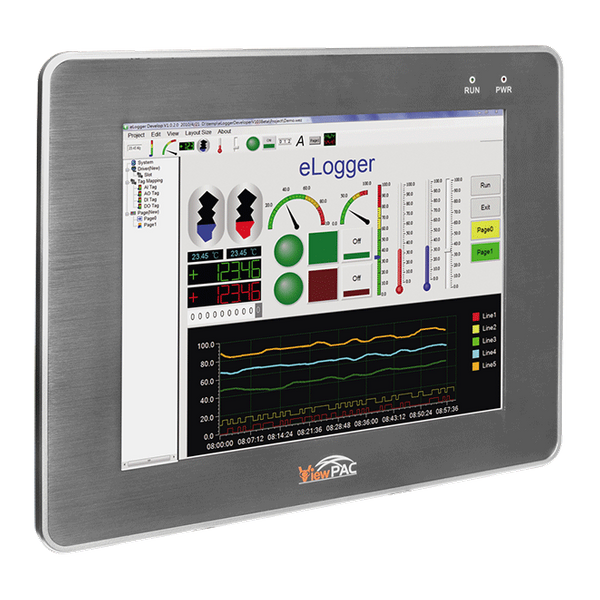

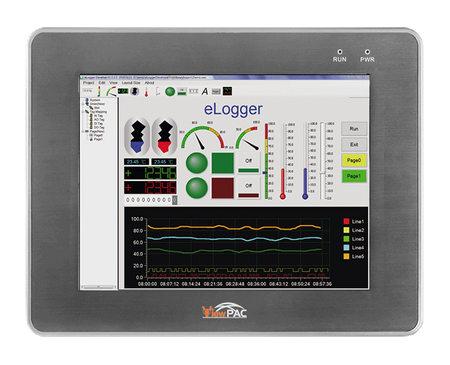

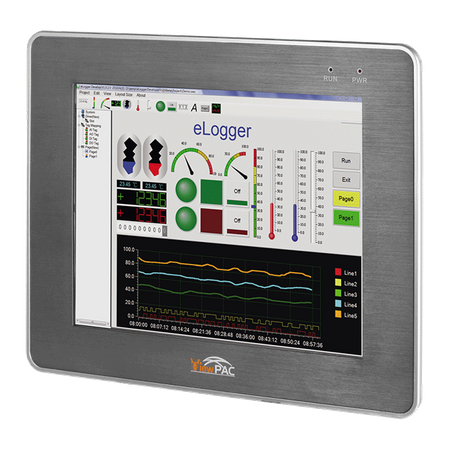

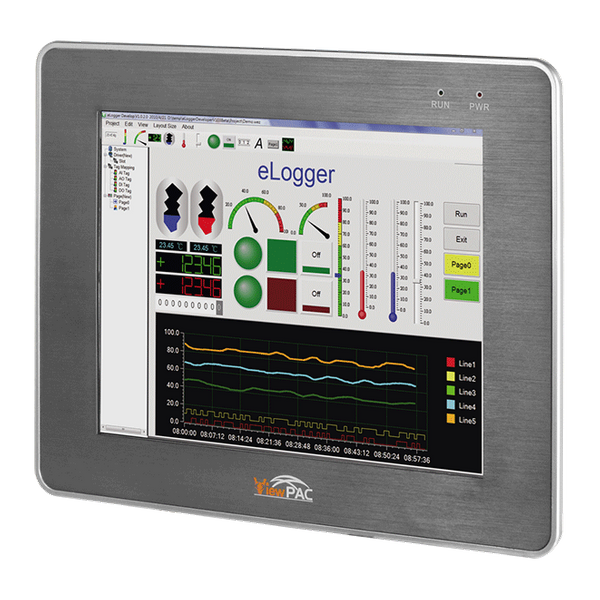

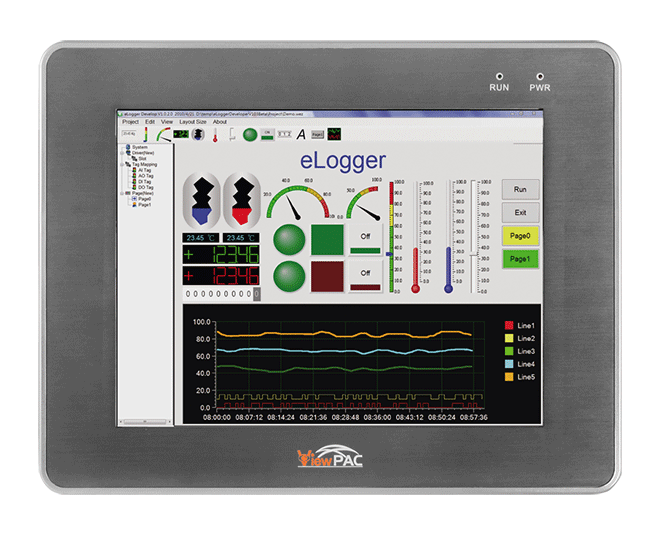

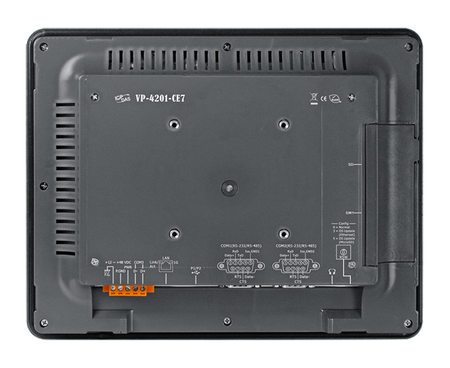

Name: VP-4201-CE7
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• Cortex-A8, 1 GHz CPU
• 10,4" TFT LCD z panelem dotykowym
• Windows CE 7.0
• Obsługa twardego real-time
• Bogate wsparcie programowe
• Różnorodna pamięć i przechowywanie
‣ 512 MB SDRAM i 256 MB Flash
‣ 16 KB EEPROM i 128 KB MRAM do przechowywania danych
‣ 1 gniazdo SD z jedną kartą SD
• Różnorodne interfejsy komunikacyjne
‣ 1 port Ethernet 10/100/1000BASE-T
‣ 3 porty szeregowe (RS-232/485)
‣ 2 porty USB 2.0 (host)
• Wbudowany zegar czasu rzeczywistego
• 64-bitowy sprzętowy numer seryjny do ochrony oprogramowania
• 2 wskaźniki LED
• Dźwięk z wyjściem na słuchawki
• Wbudowany podwójny Watchdog Timer
• Przedni panel zgodny z IP65
• Zakres temperatur pracy: -10 ~ +60 °C

Wprowadzenie

VP-4201-CE7 to oparty na CE7 ViewPAC, który łączy w sobie jednostkę obliczeniową, I/O i interfejs operatora w jednym urządzeniu, dostarczając perfekcyjne rozwiązanie do integracji HMI, akwizycji danych i kontroli w jednym PAC. Wyposażony jest w procesor Cortex-A8, wyświetlacz TFT LCD oraz różnorodne złącza, w tym dwa Gigabit Ethernet, USB, RS-232 i RS-485. Rozszerzenie I/O jest możliwe dzięki zastosowaniu naszych modułów Ethernet I/O oraz RS-485 I/O. Zaprojektowany do montażu panelowego, przedni panel jest zgodny z NEMA 4/IP65 i może wytrzymać rozpryskiwaną wodę, wilgoć oraz ekstremalny kurz. Zaprojektowany do pracy w szerokim zakresie temperatur od -10°C do 60°C, bezwietrzna konstrukcja oferuje najwyższą niezawodność bez ruchomych części. Windows Embedded Compact 7 to skomponentozowany, twardo real-time, wysoko wydajny i wysoce niezawodny system operacyjny. CE7 oferuje bogate doświadczenia użytkownika i unikalne połączenie z komputerami PC, serwerami, usługami i urządzeniami Windows.

Parametry techniczne:

Product Range:	WinCE ViewPAC
Software
Software: OS:	Windows CE 7.0
Software: Service:	FTP server, Web server (supports VB script, JAVA script), SQL Compact Edition 3.5
Software: Framework Support:	.Net Compact Framework 3.5
Software: Multilanguage Support:	English, German, French, Spanish, Russian, Italian, Korean, Simplified Chinese, Traditional Chinese
Software: SDK:	Dll for VC, Dll for Visual Studio.Net 2008
Jednostka główna
Main Unit: CPU:	Cortex-A8, 1.0 GHz
Main Unit: 64-bit Hardware Serial Number:	Yes
Main Unit: System Memory:	512 MB DDR3 SDRAM, 256 MB Flash (SSD)
Main Unit: Storage:	A SD/microSD adapter and 4 GB microSD card (up to 32 GB)
Main Unit: Non-Volatile Memory:	128 KB MRAM, 16 KB EEPROM
Main Unit: Real Time Clock:	Provide seconds, minutes, hours, dates, day of week, month, year
Main Unit: Watchdog Timer:	Dual Watchdog Timer
Wyświetl
Wyświetlacz: Typ:	TFT LCD
Display: Size:	10.4" (4:3)
Display: Backlight Life:	50,000 hours
Display: Brightness:	400 cd/m2
Display: Resolution:	800 x 600
Display: Touch Panel:	5-wire, resistive type; light transmission: 80 %
Display: Color:	16 bit RGB, 64 K full Colors
Display: Contrast Ratio:	500:1
Wskaźniki LED
LED Indicators: Status:	1 x System, 1 x Power
HMI
HMI: Buzzer:	Yes
HMI: Rotary Switch:	1 x 10 Position (0 ~ 9)
Audio
Audio: Jack:	Earphone-Out

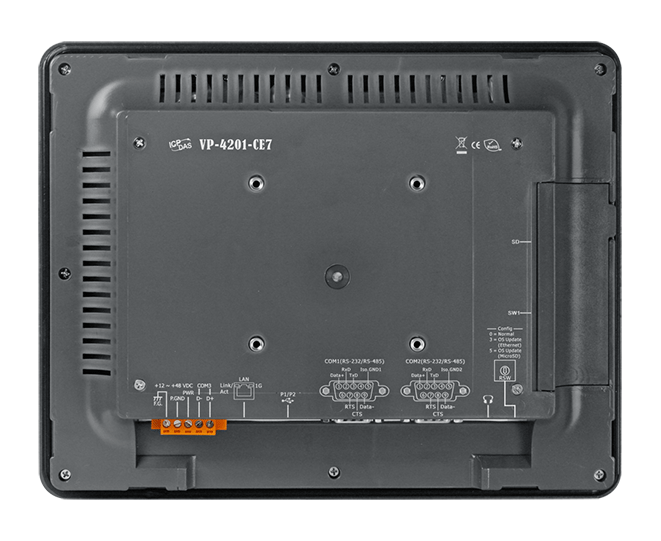

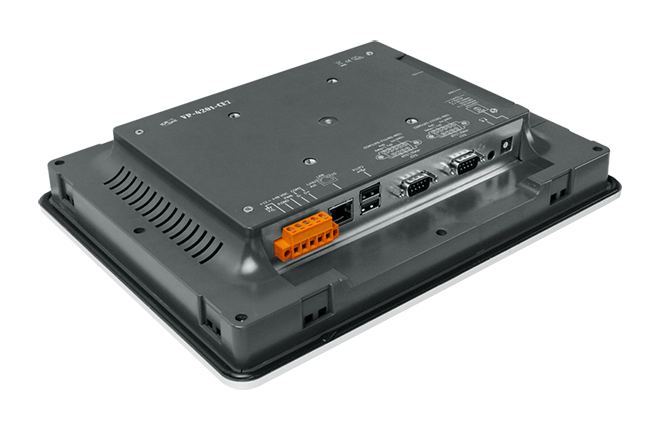

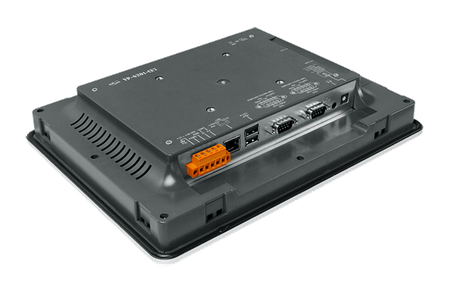

ETHERNET
Ethernet: Porty:	1 x RJ-45, 10/100/1000 Base-TX (Auto-negotiating, Auto MDI/MDI-X, LED indicators)
Porty COM
Porty COM: Porty:	1 x RS-485 (2500 VDC Isolated), 2 x RS-232/RS-485 (2500 VDC Isolated)
USB
USB: Porty:	2 x USB 2.0
Power
Power: Input Range:	+12 ~ 48 VDC (1 kV Isolated )
Power: Consumption:	13.0 W
Power: Powered from PoE:	Yes
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	291 x 229 x 54 (W x L x H)
Mechanical: Panel Cut-Out (mm):	277 x 215, ±1 (W x H)
Mechanical: Installation:	Panel mounting, VESA Mounting (75 mm x 75 mm)
Mechanical: Ingress Protection Rating:	Front panel: NEMA 4/IP65
Mechanical: Weight:	1830 g
Środowisko
Environment: Operating Temperature:	-10 ~ +60 °C
Environment: Storage Temperature:	-20 ~ +70 °C
Environment: Humidity:	10 ~ 90 % RH, Non-condensing
Status:	Available
