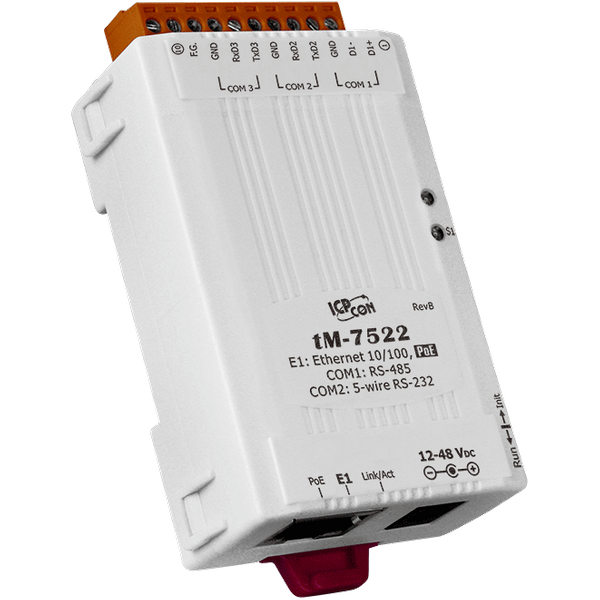

tM-7522

Suma netto:	0,00 zł
Suma brutto:	0,00 zł

Broszura Pobierz

Główne cechy

Integruje dowolne urządzenie szeregowe RS-232
Posiada redundantne wejścia zasilania: PoE i gniazdo DC
Zapewnia automatyczną kontrolę kierunku RS-485
Zawiera odpowiadacz UDP do wykrywania urządzeń
Udostępnia intuicyjny interfejs konfiguracji sieciowej
Złącze blokowe terminala dla łatwego okablowania
Kompaktowy format i niskie zużycie energii

Wprowadzenie

Wiele urządzeń RS-232 jest używanych w aplikacjach przemysłowych. W dzisiejszych czasach ważne stało się łączenie wszystkich tych urządzeń RS-232 w celu automatyzacji i pozyskiwania informacji. Zazwyczaj te urządzenia RS-232 znajdują się w pewnej odległości od komputera głównego i mogą być szeroko rozmieszczone w całej fabryce. W związku z tym nie jest dobrym pomysłem używanie wielu kart szeregowych do łączenia tych urządzeń RS-232. Moduł tM-752N może być używany do łączenia wielu rozproszonych urządzeń RS-232 za pomocą jednej sieci RS-485. RS-485 jest znany z łatwej konserwacji, prostego okablowania, stabilności, niezawodności i niskich kosztów. tM-752N to moduł niewymagający programowania i opłacalny, podczas gdy I-752N jest programowalny.
Łatwa konfiguracja (DCON & Web) Seria tM-752N obsługuje protokół DCON (kompatybilny z serią I-752N), pozwalając użytkownikom na modyfikowanie ustawień modułu, takich jak konfiguracja portu szeregowego i tryb działania itp. Moduł ma również wbudowany serwer internetowy, który zapewnia intuicyjny interfejs do zarządzania modułem, upraszczający jego konfigurację.
Bufor kolejki 1 KB na pokładzie Moduł serii tM-752N jest wyposażony w bufor kolejki 1 KB dla lokalnego urządzenia RS-232. Wszystkie dane mogą być przechowywane w buforze kolejki, dopóki komputer główny nie będzie miał czasu na ich odczytanie. Ta funkcja pozwala komputerowi głównemu na połączenie z wieloma wolno pracującymi urządzeniami RS-232 bez utraty danych, a także ułatwia realizację aplikacji konwertera szybkości transmisji.
Wbudowany układ ASIC do automatycznego dostrojenia

Wbudowany układ ASIC do automatycznego dostrojenia na porcie RS-485 może automatycznie wykrywać i kontrolować kierunek nadawania/odbierania sieci RS-485. W związku z tym programy aplikacyjne nie muszą się martwić o kontrolę kierunku sieci RS-485.

Adresowalny konwerter RS-232 na RS-485

Większość urządzeń RS-232 nie obsługuje adresowania urządzeń. Moduł serii ICP DAS tM-752N przypisuje unikalny adres do każdego zainstalowanego urządzenia RS-232. Gdy wysyłane jest polecenie z adresem urządzenia do sieci RS-485, moduł docelowy tM-752N usuwa pole adresowe, a następnie przekazuje komendy do określonego lokalnego urządzenia RS-232. Odpowiedź z lokalnego urządzenia RS-232 zostanie zwrócona do komputera głównego za pośrednictwem modułu tM-752N.

Zastosowania

Fabryki, budynki i automatyka domowa

Parametry techniczne:

Product Range:	Converter
Moduł CPU
CPU Module: CPU:	32-bit ARM
ETHERNET
Ethernet: Porty:	10/100 Base-TX, 8-pin RJ-45 x 1 (Auto-negotiating, Auto-MDI/MDIX, LED indicator) , PoE (IEEE 802.3af, klasa 1)
Porty COM
Porty COM: Porty:	1 x RS-485 , 2 x 3-wire RS-232
Porty COM: Szybkość transmisji:	115200 bps Max.
COM Ports: Bias Resistor:	Yes, 10 KΩ
COM Ports: Parity:	None, Odd, Even, Mark, Space
COM Ports: Data Bit:	5, 6, 7, 8
COM Ports: Stop Bit:	1, 2
COM Ports: Node Address:	32 (max.)
Power
Power: Consumption:	0.07 A @ 24 VDC
Power: Powered from PoE:	IEEE 802.3af, Class 1
Power: Powered from Terminal Block:	+12 ~ 48 VDC
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	52 mm x 27 mm x 95 mm (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
