Główne cechy
- Visual Data Conversion (Konwersja prędkości transmisji)
- Obsługa protokołów Modbus RTU/ASCII
- Surowy tryb danych dla większości protokołów zapytanie-odpowiedź
- Wbudowany serwer WWW ułatwiający konfigurację (HTTP)
- Funkcja buforowania odczytów zapewnia szybszą odpowiedź
Wprowadzenie

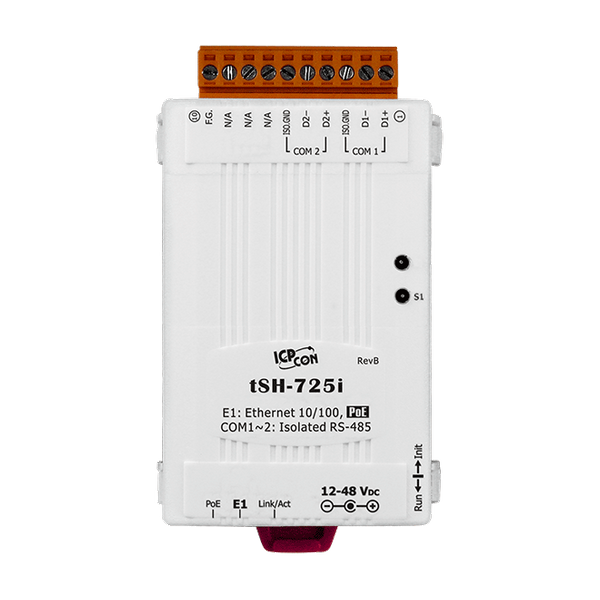

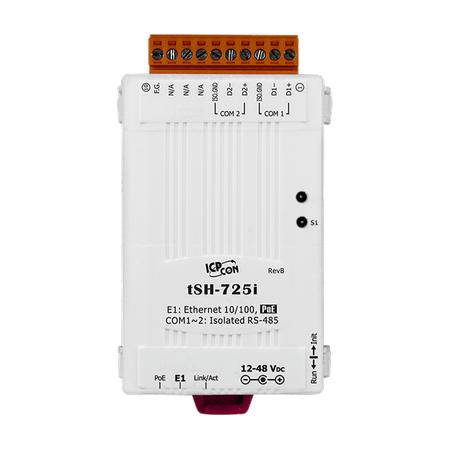

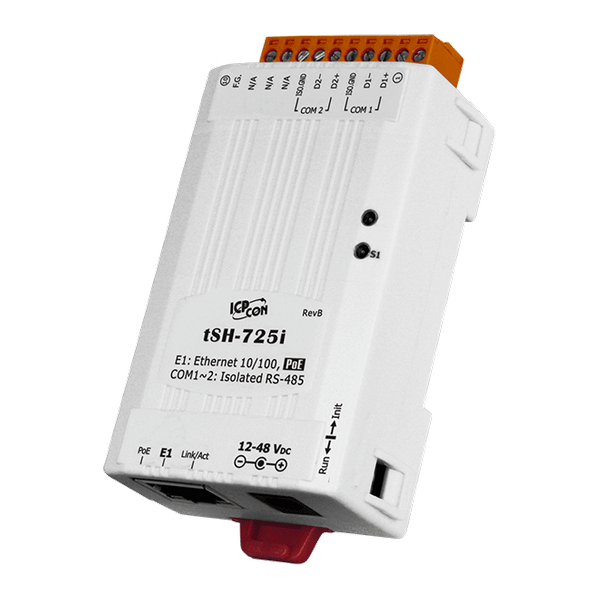

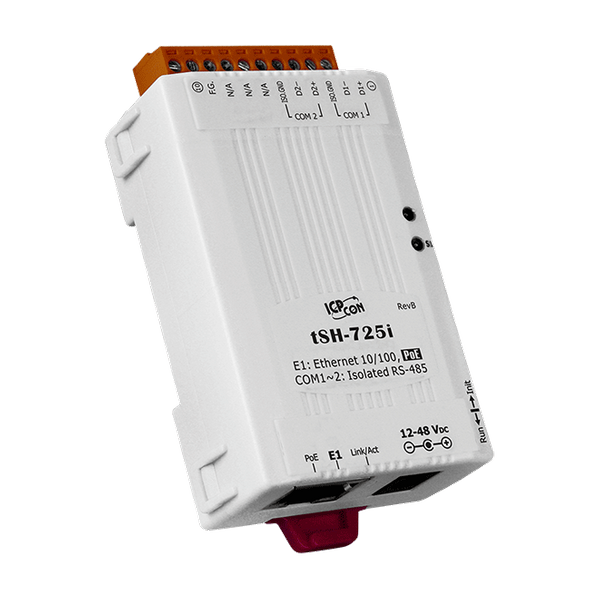

Moduł tSH-700 to urządzenie do udostępniania/konwersji portu szeregowego, które oferuje szereg funkcji, w tym "Konwersja prędkości transmisji", "Konwersja Modbus RTU/ASCII", "Dwóch masterów na jednym slave" oraz "Funkcja buforowania odczytów".
Wbudowany serwer WWW zapewnia łatwy interfejs do konfiguracji, nie są wymagane żadne polecenia konsoli.
Konwersja prędkości transmisji:
Ta funkcja pozwala jednemu urządzeniu master na komunikację z urządzeniami slave wykorzystującymi różne prędkości transmisji i formaty danych.
Konwersja Modbus RTU/ASCII:
Ta funkcja pozwala jednemu urządzeniu master Modbus RTU/ASCII na komunikację z urządzeniami slave Modbus RTU/ASCII wykorzystującymi różne protokoły, prędkości transmisji i formaty danych.
Dwóch masterów na jednym slave (tylko dla serii tSH-73x):
Ta funkcja pozwala dwóm urządzeniom master podłączonym do różnych portów szeregowych na współdzielenie urządzeń slave.
Wbudowana funkcja buforowania zmniejsza obciążenie komunikacji szeregowej na porcie slave poprzez eliminację zduplikowanych zapytań, gdy oba urządzenia master żądają tych samych informacji.
Wbudowany serwer WWW zapewnia łatwy interfejs do konfiguracji, nie są wymagane żadne polecenia konsoli.
Konwersja prędkości transmisji:
Ta funkcja pozwala jednemu urządzeniu master na komunikację z urządzeniami slave wykorzystującymi różne prędkości transmisji i formaty danych.
Konwersja Modbus RTU/ASCII:
Ta funkcja pozwala jednemu urządzeniu master Modbus RTU/ASCII na komunikację z urządzeniami slave Modbus RTU/ASCII wykorzystującymi różne protokoły, prędkości transmisji i formaty danych.
Dwóch masterów na jednym slave (tylko dla serii tSH-73x):
Ta funkcja pozwala dwóm urządzeniom master podłączonym do różnych portów szeregowych na współdzielenie urządzeń slave.
Uwaga: Zaleca się ustawienie dużej wartości czasu oczekiwania i interwału skanowania na obu urządzeniach master, ponieważ port slave jest teraz podwójnie obciążony
Funkcja buforowania odczytów:
Wbudowana funkcja buforowania zmniejsza obciążenie komunikacji szeregowej na porcie slave poprzez eliminację zduplikowanych zapytań, gdy oba urządzenia master żądają tych samych informacji.
Zastosowania
Automatyzacja fabryk, budynków i domów, Zdalna diagnostyka i zarządzanie, Monitorowanie solarne
Parametry techniczne:
| Product Range: | Converter |
Moduł CPU | |
| CPU Module: CPU: | 32-bit ARM |
ETHERNET | |
| Ethernet: Porty: | 10/100 Base-TX, 8-pin RJ-45 x 1 (Auto-negotiating, Auto-MDI/MDIX, LED indicator) ,
PoE (IEEE 802.3af, klasa 1) |
Porty COM | |
| Porty COM: Porty: | 2 x RS-485 (3000VDC Signal Isolation) |
| Porty COM: Szybkość transmisji: | 115200 bps Max. |
| COM Ports: Bias Resistor: | Yes, 1 KΩ |
| COM Ports: Parity: | None, Odd, Even, Mark, Space |
| COM Ports: Data Bit: | 5, 6, 7, 8 |
| COM Ports: Stop Bit: | 1, 2 |
| COM Ports: Node Address: | RS-485 254 Nodes(max.) |
Power | |
| Power: Consumption: | 0.07 A @ 24 VDC |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 52 mm x 27 mm x 95 mm (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
