Główne cechy
- Slave NMT
- Funkcja Pair-Connect
- Domyślny plik EDS
- Ochrona ESD 4KV dla każdego kanału
- Zasilanie 10 ~ 30 VDC
- Wsparcie dla CiA-301 v4.02, CiA-401 v2.1
- Wsparcie dla PDO Mapping
Wprowadzenie

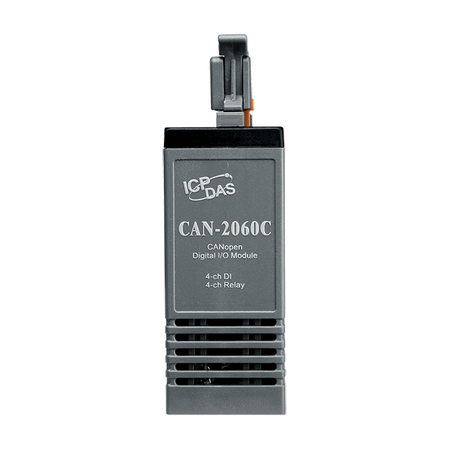

CANopen jest jednym z protokołów sieciowych opartych na magistrali CAN i głównie używanym w wbudowanych sieciach sterowania maszyn, takich jak kontrola przemysłowa maszyn, monitorowanie silników lotniczych, automatyka przemysłowa, kontrola sprzętu medycznego, zdalne pozyskiwanie danych, monitorowanie środowiska oraz kontrola maszyn pakujących, itp. Moduł CAN-2060C spełnia wymagania CiA-301 wersja 4.02 oraz CiA-401 wersja 2.1. Można uzyskać dostęp do statusu cyfrowych wejść/wyjść oraz ustawić konfigurację za pomocą standardowego protokołu CANopen. CAN-2060C przeszedł weryfikację za pomocą narzędzia testowego zgodności CANopen CiA. Dzięki temu można go łatwo używać ze standardowym masterem CANopen, stosując plik EDS. CAN-2060C ma 4 izolowane kanały wejściowe sink/source oraz 4 kanały wyjściowe przekaźnikowe. Może być używany w różnych aplikacjach. Dzięki masterom CANopen firmy ICP DAS, można szybko zbudować sieć CANopen spełniającą Twoje wymagania.
Zastosowania
| Product Range: | CANopen |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Hardware watchdog |

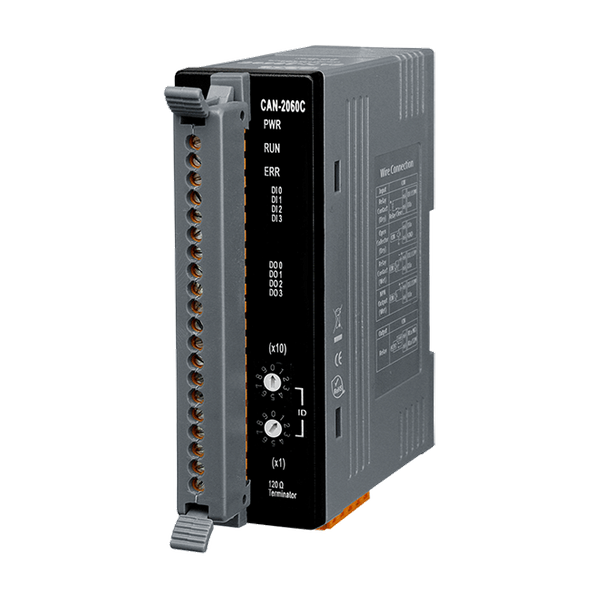

Wskaźniki LED | |
| LED Indicators: Status: | 3 LEDs to PWR, RUN and ERR |

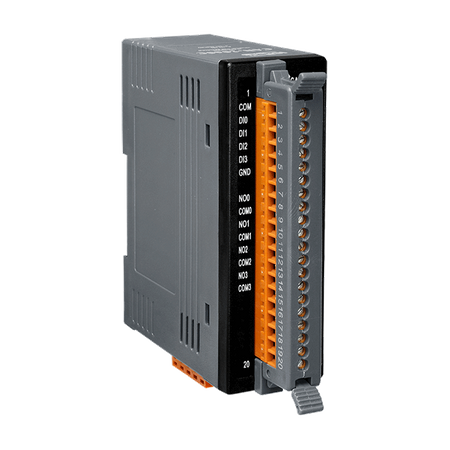

Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 4 |
| Wejście cyfrowe: Typ: | Prawo Kontakt |
| Wejście cyfrowe: Sink/Source (NPN/PNP): | Sink/Source |
| Wejście cyfrowe: ON Poziom napięcia: | +3.5 ~ +30 VDC |
| Wejście cyfrowe: OFF Poziom napięcia: | +1 VDC Max |
| Digital Input: Input Impedance: | 3kΩ, 0.3W |
Wyjście przekaźnikowe | |
| Wyjście przekaźnikowe: Kanały: | 4 |
| Wyjście przekaźnikowe: Typ: | Form A (SPST-NO) |
| Relay Output: Operate Time: | 10ms max |
| Relay Output: Release Time: | 5ms max |

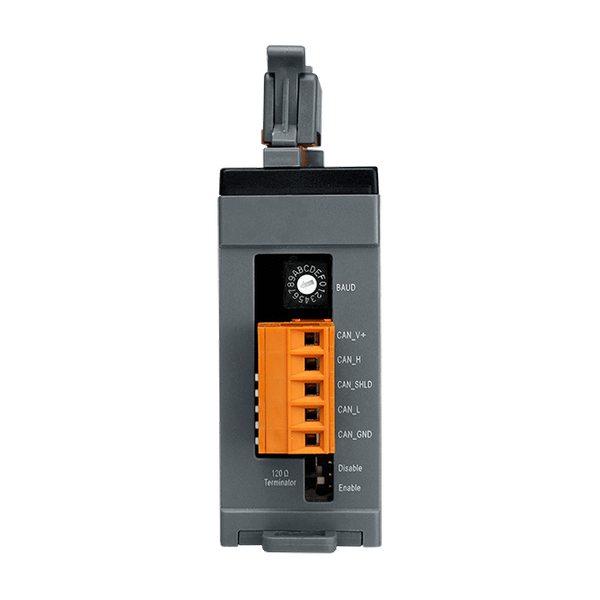

CANopen | |
| CANopen: Baud Rate: | 10 k ~ 1 M |
| CANopen: Isolation: | 3000 VDC for DC-to-DC, 2500 Vrms for photo-couple |
| CANopen: Terminal Resistor: | Built-in 120Ω |
| CANopen: Protocol: | CiA 301 v4.02, CiA 401 v2.1 |
| CANopen: Node ID: | 1 ~ 99 |
| CANopen: No. of PDOs: | 10 RxPDO , 10 TxPDO |
| CANopen: PDO Mode: | Event-triggered, remotely-requested, Cyclic and acyclic SYNC |
| CANopen: Error Control: | Node Guarding protocol / Heartbeat Producer |
| CANopen: NMT: | Slave |
| CANopen: EMCY Message: | Yes |
Power | |
| Power: Consumption: | 1.7 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 33 x 99 x 78 ( W x L x H ) |
| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
