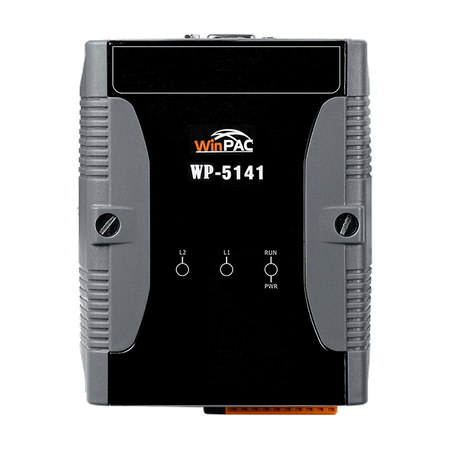

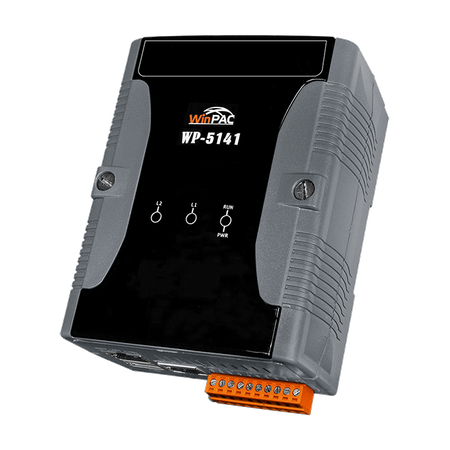

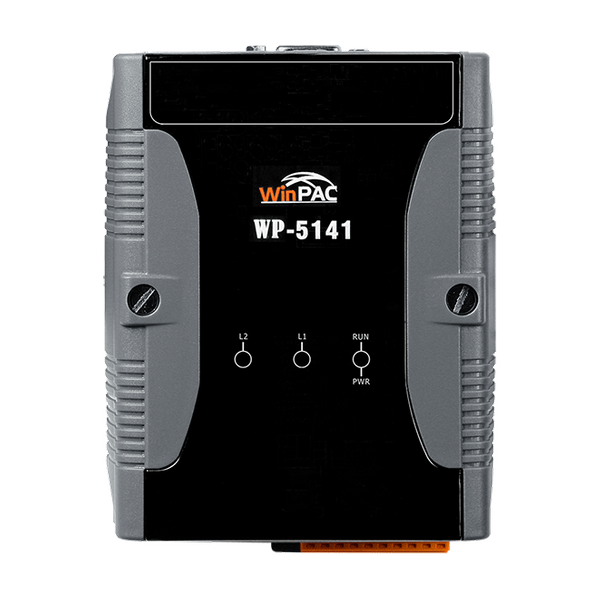

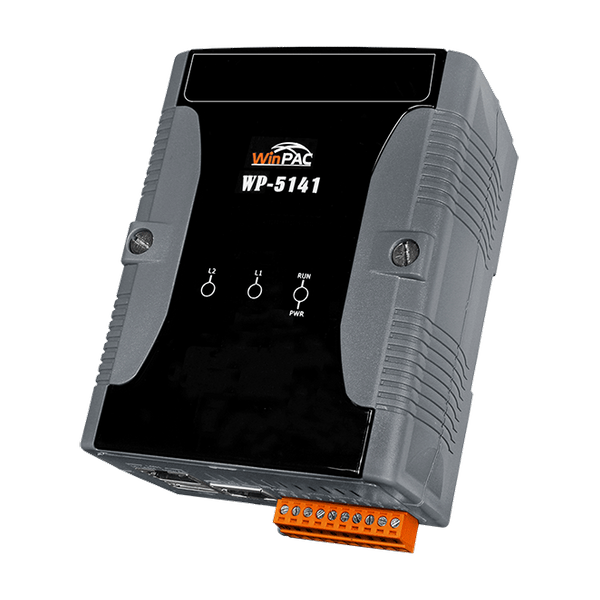

Name: WP-5141-TC
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• PXA270, 520 MHz CPU
• Windows CE 5.0
• Twarda zdolność do pracy w czasie rzeczywistym
• Bogate wsparcie oprogramowania
• Różne opcje pamięci i przechowywania
‣ 128 MB SDRAM i 64 MB Flash
‣ 16 KB EEPROM do przechowywania danych
‣ 1 x gniazdo microSD z jedną kartą microSD
• Różne interfejsy komunikacyjne
‣ 2 x porty Ethernet 10/100
‣ 4 x porty szeregowe (RS-232/485)
‣ 1 x USB 2.0 (host)
• Wbudowany port VGA
• Wbudowany zegar czasu rzeczywistego
• 64-bitowy sprzętowy numer seryjny do ochrony oprogramowania
• Interfejs magistrali rozszerzeń I/O
• 3 x wskaźniki LED
• Wbudowany podwójny timer Watchdog
• Zakres temperatur pracy: -25 ~ +75 °C

Wprowadzenie

WP-5141-TC to nowej generacji PAC (Programowalny Sterownik Automatyki). Jest wyposażony w procesor PXA270 (520 MHz) działający na systemie operacyjnym Windows CE.NET 5.0, oferuje różne opcje łączności (VGA, USB, Ethernet, RS-232/485) oraz magistralę rozszerzeń I/O. WP-5141-TC ma wiele zalet, w tym możliwość pracy w czasie rzeczywistym, mały rozmiar jądra, szybki czas uruchamiania, głębokie przetwarzanie przerwań, osiągalną deterministyczną kontrolę i niski koszt. Dzięki Windows CE.NET 5.0 może uruchamiać oprogramowanie do sterowania oparte na PC, takie jak Visual Basic.NET, Visual C#, Embedded Visual C++, oprogramowanie SCADA, SoftPLC itp. Daje użytkownikom wszystkie najlepsze cechy zarówno tradycyjnych sterowników PLC, jak i komputerów PC z systemem Windows. Dla rozszerzenia sprzętowego obsługuje również magistralę rozszerzeń I/O. Magistrala rozszerzeń I/O może być używana do implementacji różnych funkcji wejścia/wyjścia, takich jak D/I, D/O, A/D, D/A, licznik/timer, UART i inne funkcje I/O. Niemalże wszystkie rodzaje funkcji wejścia/wyjścia mogą być zaimplementowane za pomocą tej magistrali. Jednak magistrala może obsługiwać tylko jedną płytę. Dostępnych jest ponad 10 płyt dla serii WinPAC-5000, użytkownicy mogą wybrać jedną z nich, aby rozszerzyć funkcje sprzętowe.

Parametry techniczne:

Product Range:	WP-5000-CE7/WP-5000
Software
Software: OS:	Windows CE 5.0
Software: Service:	FTP Server, Web Server (Supports VB script, JAVA script), Embedded SQL Server
Software: Framework Support:	.Net Compact Framework 3.5
Software: Multilanguage Support:	English, German, French, Spanish, Russian, Italian, Korean, Simplified Chinese, Traditional Chinese
Software: SDK:	Dll for eVC, Dll for Visual Studio.Net 2003/2005/2008
Jednostka główna
Main Unit: CPU:	PXA270 or compatible, 32-bit, 520 MHz
Main Unit: 64-bit Hardware Serial Number:	Yes
Main Unit: System Memory:	128 MB SDRAM
Main Unit: Storage:	64 MB Flash, 4 GB microSD card (up to 32 GB)
Main Unit: Non-Volatile Memory:	16 KB EEPROM
Main Unit: Real Time Clock:	Provide seconds, minutes, hours, dates, day of week, month, year
Main Unit: Watchdog Timer:	Dual Watchdog Timer
Wyświetl
Display: Signal:	VGA
Display: Resolution:	640 × 480, 800 × 480, 800 × 600
Wskaźniki LED
LED Indicators: Status:	1 x Power/System, 2 x Programmable
Rozszerzenie I/O
I/O Expansion: I/O Type:	XW-board
HMI
HMI: Buzzer:	Yes
HMI: Rotary Switch:	1 x 10 Position (0 ~ 9)
ETHERNET
Ethernet: Porty:	2 x RJ-45, 10/100 Base-TX (Auto-negotiating, Auto MDI/MDI-X, LED indicators)
Porty COM
Porty COM: Porty:	2 x RS-232, 1 x RS-485 (2500 VDC Isolated)
USB
USB: Porty:	1 x USB 1.1 (host), 1 x USB 1.1 (client)
Power
Power: Input Range:	+10 ~ 30 VDC (1 kV Isolated )
Power: Redundant Power Inputs:	Yes
Power: Consumption:	4.8 W
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	91 x 126 x 52 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Mechanical: Ingress Protection Rating:	IP30 (Aluminum)
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90 % RH, Non-condensing
Status:	Available
