Główne cechy
- Obsługa konwersji danych z częstotliwości ISM 2.4GHz na 400MHz
- Obsługuje 16 segmentów kanałów RF o częstotliwości 2.4GHz i 400MHz
- Obsługa funkcji filtrowania RSSI
- Wbudowana antena kierunkowa PCB 2.4GHz o zysku 3dBi
- Zasięg transmisji bezprzewodowej 2.4GHz do 100 m (w linii widzenia)
- Zasięg transmisji bezprzewodowej 400MHz do 500 m (w linii widzenia)

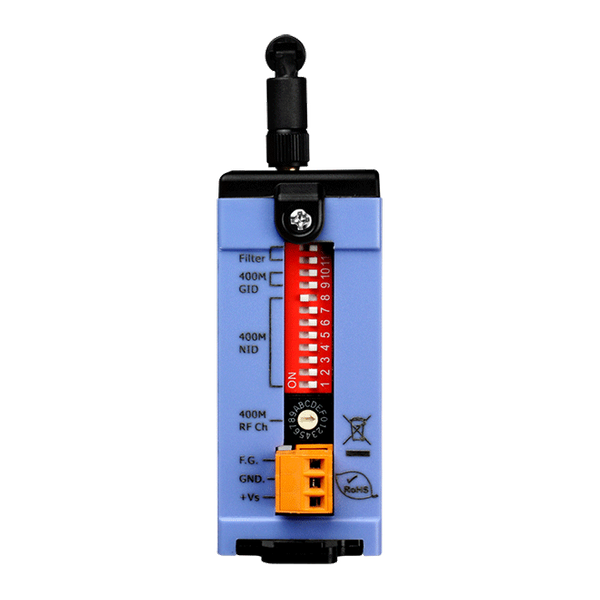

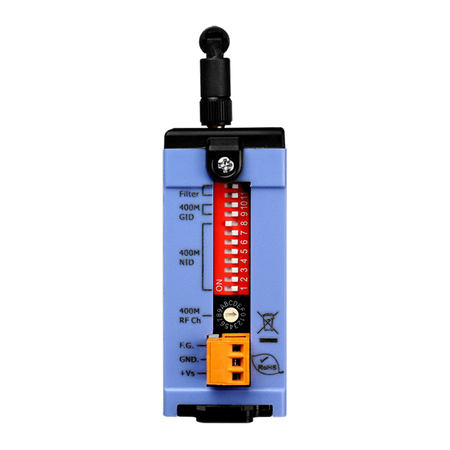

- Obsługa zewnętrznych przełączników DIP i obrotowych do łatwej konfiguracji
- Ustawienia prędkości transmisji: 9600, 19200, 38400, 57600 i 115200 bps
- Montaż na szynie DIN
Wprowadzenie

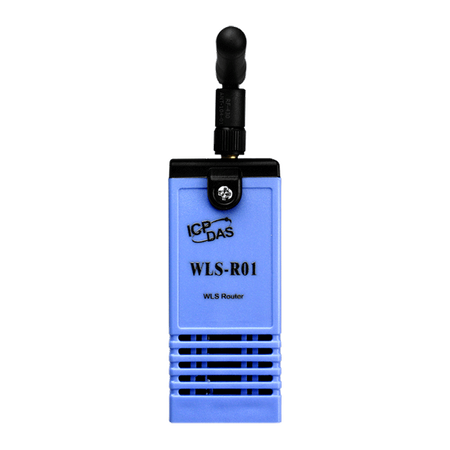

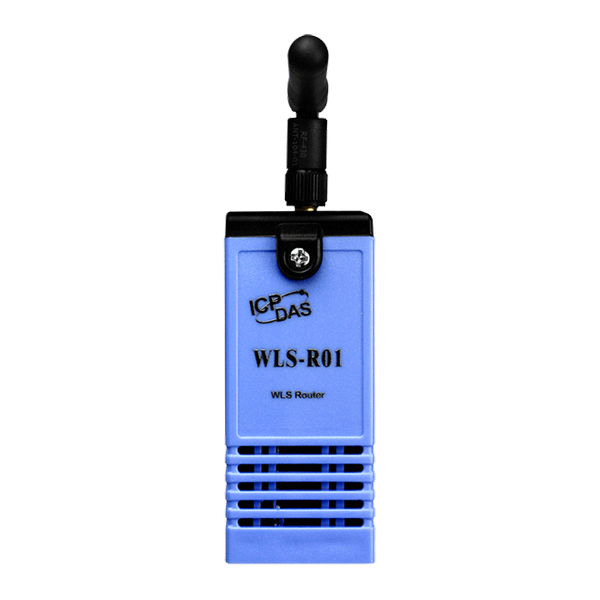

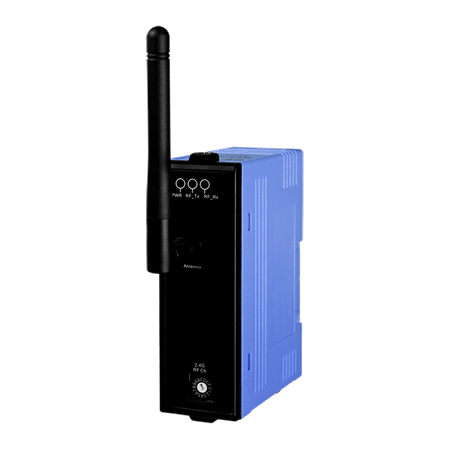

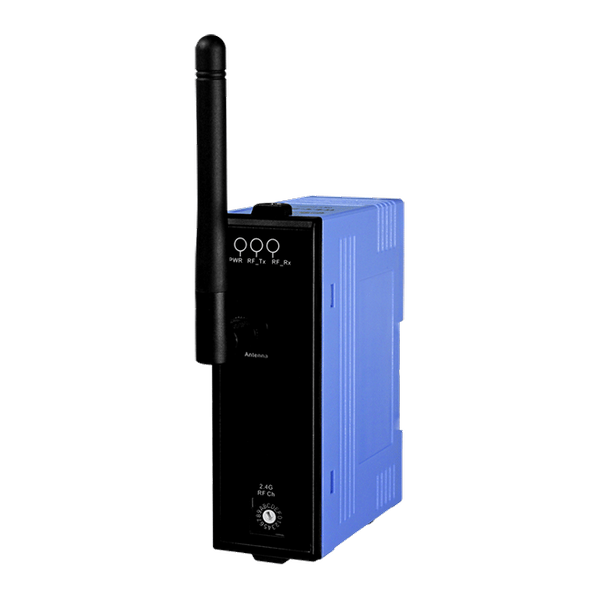

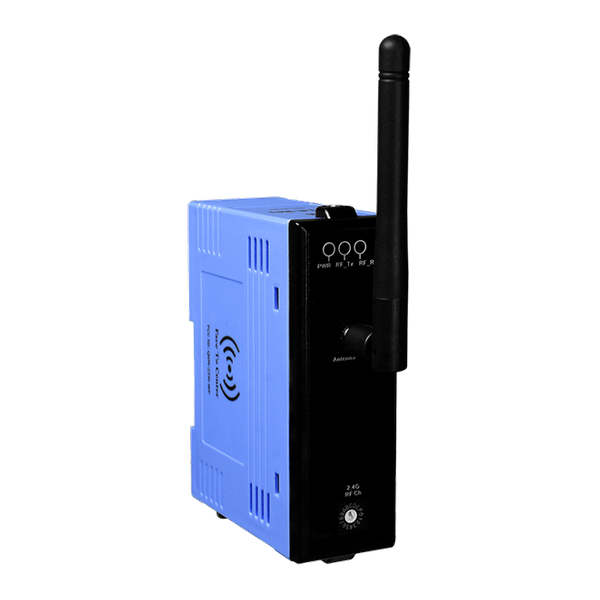

WLS-R01 to bezprzewodowy odbiornik 2.4GHz, który jest głównie instalowany w stałej pozycji w celu odbioru danych o lokalizacji WLS-T01 nadawanych na częstotliwości 2.4GHz. Ponadto WLS-R01 działa również jako bezprzewodowy konwerter (zwany Routerem) z częstotliwości 2.4GHz na 400MHz. Może efektywnie wykorzystywać charakterystykę wysokiej transmitancji 400MHz do zwiększenia zasięgu transmisji bezprzewodowej, bez konieczności dodawania kabli między ścieżkami komunikacyjnymi. Oprogramowanie WLS na PC może korzystać z funkcji transparentnej RFU-400 do sondowania danych lokalizacji WLS-T01, a następnie obliczać względną pozycję WLS-T01 za pomocą algorytmu. WLS-R01 obsługuje dwa pasma częstotliwości bezprzewodowych: ISM 2.4GHz z 16 kanałami w zakresie od 2.405GHz do 2.48GHz (odstępy 5MHz, zasięg 100 metrów w linii widzenia) oraz pasmo 400MHz z 16 kanałami w zakresie 429.1750MHz do 429.2375MHz oraz 429.8125 MHz do 429.9250 MHz (zasięg 500 metrów w linii widzenia). Ponadto użytkownik może podzielić każdy kanał 400MHz na cztery grupy ID, aby unikać interferencji między sąsiednimi kanałami. Użytkownik może prosto skonfigurować parametry za pomocą przełączników DIP i obrotowych, co eliminuje konieczność dodawania kabli między ścieżkami komunikacyjnymi, co z kolei przyspiesza budowę systemu i obniża koszty, więc idealnie nadaje się do zastosowań takich jak śledzenie przedmiotów, ruchy osobiste, zarządzanie obszarami fabrycznymi i inne.
Zastosowania
| Product Range: | Wireless Locating System |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for Power Line, ±8 kV Air for Random |
| EMS Protection: Surge (IEC 61000-4-5): | ±3 kV for Power |
Wskaźniki LED | |

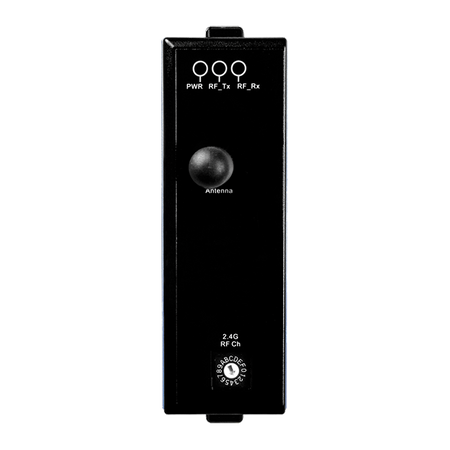

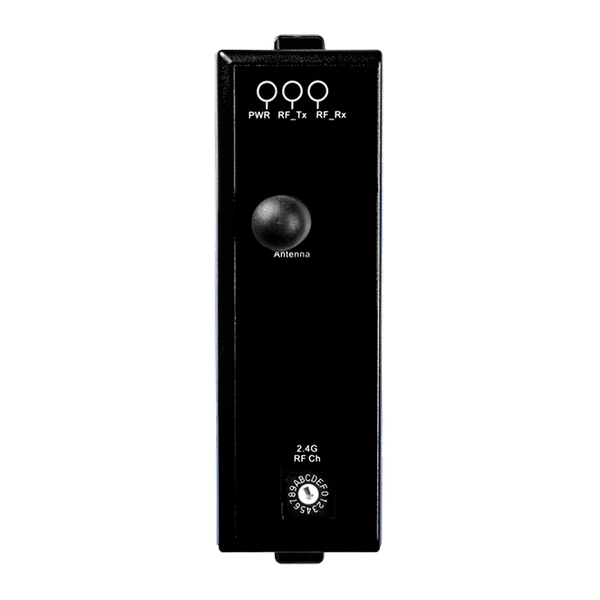

| LED Indicators: Status: | 1 x Power ,
1 x 400MHz Transmitted status ,
1 x 2.4GHz Received status |
RF | |
| RF: Antenna: | 2.4GHz:2.4GHz - 3dBi PCB directional antenna ,
400MHz: 429MHz – 0dBi Omni directional antenna |
| RF: Channels: | 16 |
| RF: Frequency Band: | 2.4GHz: 2.4GHz ,
400MHz: Channel 0~9- 429.8125 MHz to 429.9250 MHz; ,
Channel A~F- 429.1750 MHz to 429.2375 MHz |
| RF: Modulation: | 2.4GHz:OQPSK (Offset Quadrature Phase-shift Keying) |
| RF: Spread Spectrum: | 2.4GHz:DSSS (Direct-Sequence Spread Spectrum) |
| RF: Transmission Power: | 2.4GHz:16±1dBm (Default) / 17dBm (Max.) ,
400MHz:19dBm (Default / Max.) |
| RF: No. of Nodes: | 2.4GHz:90 (Max., Tag Tx interval is 3 seconds) |
| RF: Transmission Distance (LoS): | 2.4GHz:100m (Default) ,
400MHz:500m(Default) |
Power | |
| Power: Input Range: | +10 ~ +30 VDC |
| Power: Consumption: | 1 W Max. |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 33 x 110 x83 (W x L x H) |
| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30°C ~ +80°C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
