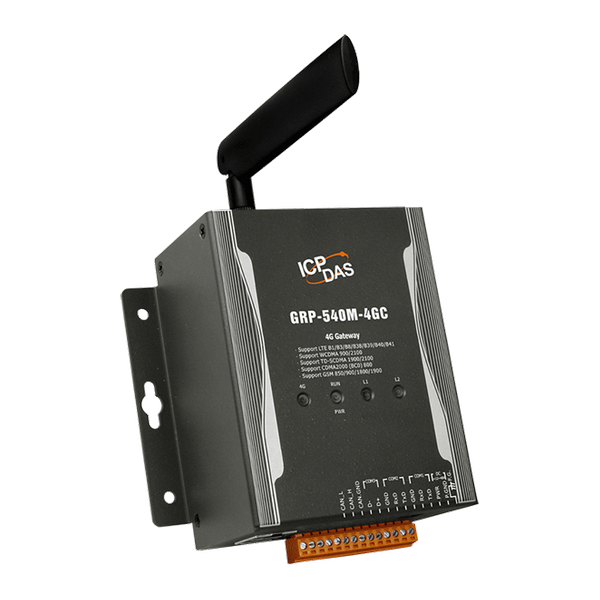

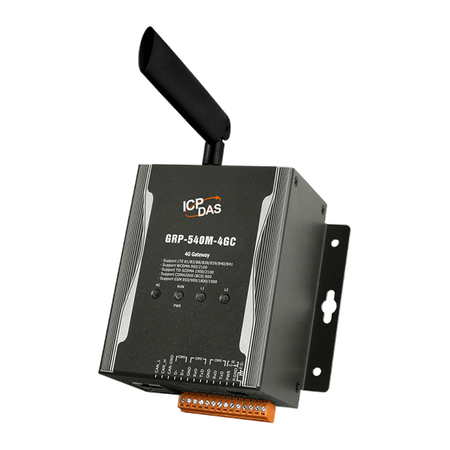

Name: GRP-540M-4GC
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Obsługa 4G FDD LTE / TDD LTE.
Obsługa 3G WCDMA.
Obsługa 2G GSM.
Kontroler Ethernet zgodny z 10/100 Base-TX.
Obsługa CAN.
Obsługa Wi-Fi (tylko GRP-540M-4GX-W).
GPS: 32 kanały z funkcją All-In-View tracking.
Obsługa karty Micro SD.
Funkcja routera 4G.
Funkcja mapowania portów.
Port szeregowy do funkcji bramy 4G.
Wysoka niezawodność w trudnych warunkach środowiskowych.
Montaż na szynie DIN.

Wprowadzenie

GRP-540M dostarczany przez ICP DAS to brama 4G dla Ethernetu, Wi-Fi, portu szeregowego i CAN. Dzięki funkcji GPS, GRP-540M może również służyć jako system śledzenia GPS. Może być stosowany w aplikacjach M2M do przesyłania zdalnych danych I/O, danych Modbus lub wideo z kamery za pośrednictwem 4G/3G/2G. Dzięki wysokowydajnemu procesorowi seria GRP-540M może obsługiwać dużą ilość danych i jest odpowiednia do trudnych warunków przemysłowych. GRP-540M posiada moduł 4G, interfejs Ethernet, interfejs Wi-Fi i moduł GPS.

Zastosowania

Router 4G

Zdalny monitoring wideo

Port szeregowy do aplikacji bramy 4G

Parametry techniczne:

Product Range:	Gateway
Moduł CPU
CPU Module: CPU:	ARM CPU
CPU Module: EEPROM:	16 KB (Data Retention: 40 years; 1,000,000 erase/write cycles)
CPU Module: Storage Expansion:	SD Card (Max. 32GB SDHC)
CPU Module: Watchdog Timer:	Yes
Wskaźniki LED
LED Indicators: Status:	1 x RUN/PWR , 1 x 4G , 1 x L1 , 1 x L2
System 2G
System 2G: Szybkość transmisji danych:	GPRS , Downlink transfer: Max. 85.6 kbps; Uplink transfer: Max. 42.8kbps
System 2G: Pasmo częstotliwości:	850/900/1800/1900 MHz
2G System: Coding Schemes:	CS 1, CS 2, CS 3, CS 4
2G System: GPRS Multi-slot:	GPRS class 12; GPRS station class B
2G System: Power Class:	Class 4 (2 W @ 850/900 MHz) , Class 1 (1 W @ 1800/1900 MHz)
3G System
3G System: Data Transmission Rate:	DC-HSPA+ , Downlink transfer: Max. 42 Mbps; Uplink transfer: Max. 5.76 Mbps , TD-SCDMA Download: Max. 4.2 Mbps; Upload: Max 2.2Mbps , CDMA2000 EVDO Download: Max. 14.7 Mbps; Upload: Max 5.4Mbps
3G System: Frequency Band:	WCDMA 900/2100 MHz , TD-SCDMA 1900/2100 , CDMA2000 (BC0) 800
3G System: Power Class:	Class 3 (250mW @ WCDMA/HSPA)
system 4G
System 4G: Szybkość transmisji danych:	LTE , Downlink transfer: Max. 100 Mbps; Uplink transfer: Max. 50 Mbps
4G System: Pasmo częstotliwości:	FDD LTE: B1/B3/B8 , TDD LTE: B38/B39/B40/B41
GPS/GNSS
GPS/GNSS: Protocol:	NMEA 0183
GPS/GNSS: Support Channels:	32
ETHERNET
Ethernet: Porty:	1 x RJ-45, 10/100Base-T(X)
Porty COM
Porty COM: Porty:	1 x RS-232 (Console, Debug) , 1 x RS-232 , 1 x RS-485 (3000VDC Isolated)
CAN
CAN: Signal Line:	CAN Bus (CAN_H, CAN_L)
Power
Power: Consumption:	4.8W ( 200 mA @ 24 VDC)
Mechaniczny
Mechanical: Casing:	Metal
Mechanical: Dimensions (mm):	117 x 126 x 58 (W x L x H)
Mechanical: Installation:	DIN-Rail / Screw
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 95% RH, Non-condensing
Status:	Available
