Główne cechy
• 8 kanałów wejść analogowych• Wejścia prądowe, napięciowe i termoparowe
• Indywidualna konfiguracja kanału
• Wykrywanie otwarcia obwodu termopary
• Spójność wyjścia temperaturowego
• Stabilne wyjście temperaturowe w terenie
• Ochrona przed przepięciami 240 Vrms
• Podwójny watchdog
Wprowadzenie

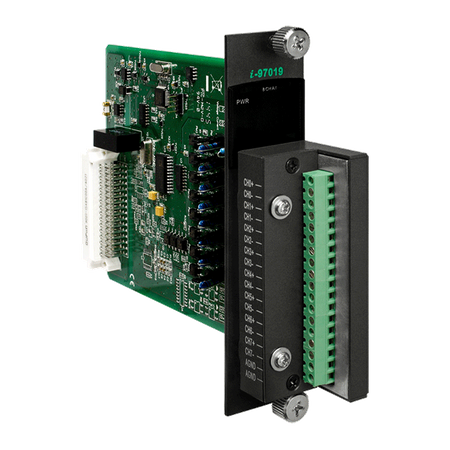

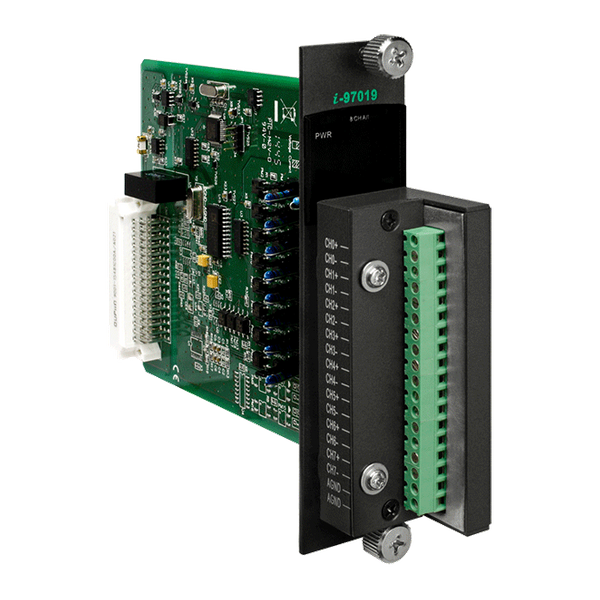

I-97019 to moduł z 8 uniwersalnymi kanałami wejść analogowych z interfejsem RS-485, specjalnie zaprojektowany do niezwykle precyzyjnych pomiarów za pomocą termopary i wyposażony w automatyczną kompensację zimnego złącza dla każdego kanału, aby zapewnić spójność wyjścia temperaturowego i stabilność w terenie. Innowacyjny design ulepszonego modelu zapewnia większą dokładność pomiarów termoparowych w porównaniu z wcześniejszymi projektami. Oprócz wejść termoparowych, I-97019 obsługuje także wejścia napięciowe i prądowe. Zakres wejścia napięciowego może wynosić od ±15 mV do ±10 V. Do jednego modułu można podłączyć do 8 różnych typów wejść analogowych. Ochrona przed przepięciami do 240 Vrms jest zapewniona. Moduł posiada także wykrywanie otwarcia obwodu na kanał dla termopary oraz wejść +4 do +20 mA.
Zastosowania
• Automatyka przemysłowa
• Automatyka maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Urządzenia testujące
| Product Range: | I-9K/I-97K Series |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Yes, Module (1.6 Seconds), Communication (Programmable) |
Izolacja | |
| Isolation: Intra-module Isolation: | 3000 VDC |
Ochrona EMS | |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 8 Differential |
| Analog Input: Sensor Type: | Thermocouple: J, K, T, E, R, S, B, N, C, L, M, LDIN43710 ,
Voltage: ±15 mV, ±50 mV, ±100 mV, ±500 mV, ±1 V, ±2.5 V, ±5 V, ±10 V ,
Current: ±20 mA, 0 ~ 20 mA, 4 ~ 20 mA |
| Analog Input: Stable and Consistent Temperature Output: | Yes |
| Wejście analogowe: Zakres: | ±15 mV, ±50 mV, ±100 mV, ±500 mV, ±1 V, ±2.5 V, ±20 mA, 0 ~ 20 mA, 4 ~ 20 mA ((jumper selectable)) |
| Wejście analogowe: Rozdzielczość: | 16-bit |
| Wejście analogowe: Dokładność: | ±0.1% of FSR |
| Wejście analogowe: Częstotliwość próbkowania: | 10 Hz (Total) |
| Analog Input: Input Impedance: | > 400 kΩ |
| Analog Input: Common Voltage Protection: | ±200 VDC |
| Wejście analogowe: Ochrona przed przepięciem: | 240 Vrms |
| Analog Input: Individual Channel Configuration: | Yes |
| Analog Input: Open Wire Detection: | Yes |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 1200 ~ 115200 bps |
| COM Ports: Data Format: | N, 8, 1 |
| COM Ports: Protocol: | DCON |
Power | |
| Power: Consumption: | 0.6 W Max. |
Mechaniczny | |
| Mechanical: Dimensions (mm): | I-97019: 31 x 134 x 134 (W x L x H) ,
CN-1824M: 28 x 36 x 80 (W x L x H) |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +85 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
