Główne cechy
Sprzętowe- W pełni zgodny ze standardem ISO 11898-2
- Wbudowany przełącznik DIP do włączania/wyłączania rezystora terminala

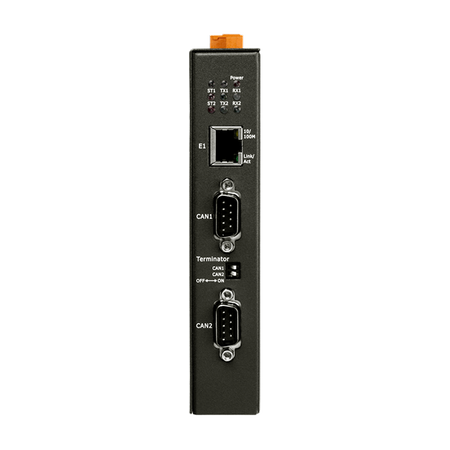

- Dwa interfejsy CAN z 9-pinowym złączem D-sub

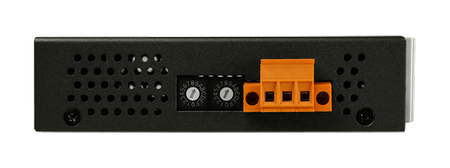

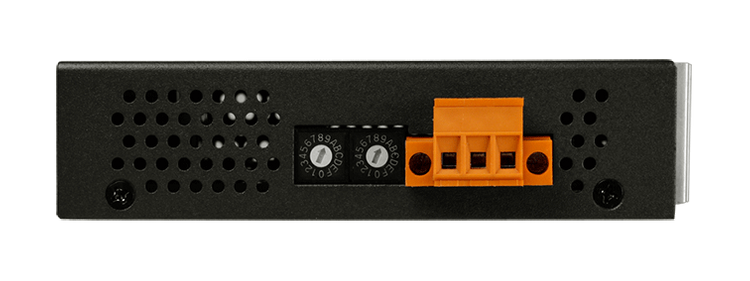

- Dwa przełączniki obrotowe do wyboru prędkości CAN
- Filtr ID magistrali CAN
- Tryb nasłuchiwania magistrali CAN
- Funkcja serwera Modbus TCP
- Połączenie parowane CAN
- Transparente połączenie TCP/UDP z CAN
- Konfiguracja przez stronę WWW
Wprowadzenie
Internet Rzeczy (IoT) to temat gorących dyskusji w ostatnich latach. Dzięki koncepcji IoT łatwo jest zintegrować środowisko heterogenicznej sieci, co sprawia, że życie staje się bardziej wygodne przez digitalizację wszystkiego. Aby zapewnić dodatkowy dostęp do aplikacji IoT związanych z przemysłem opartym na magistrali CAN, ICPDAS opracowała nowy produkt Ethernet, ECAN-240.

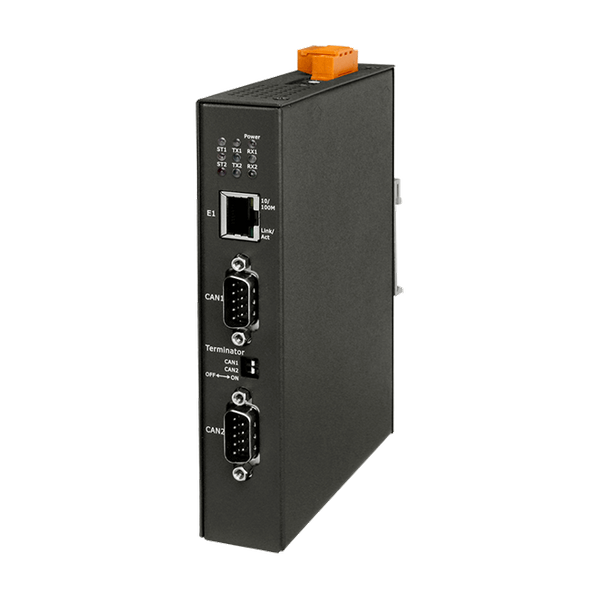

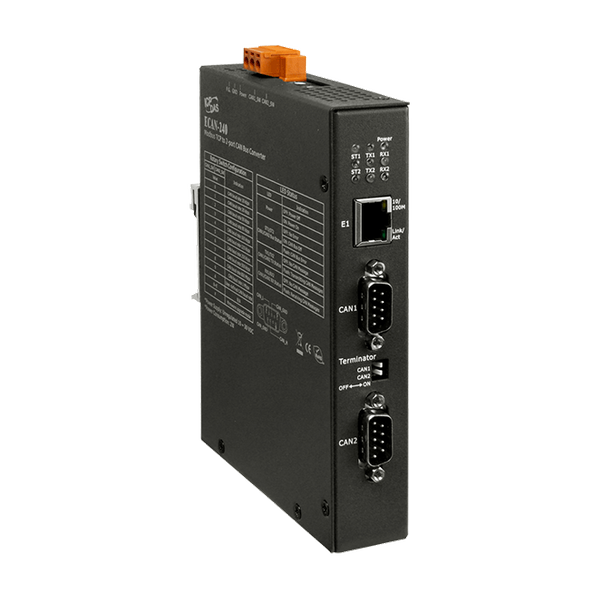

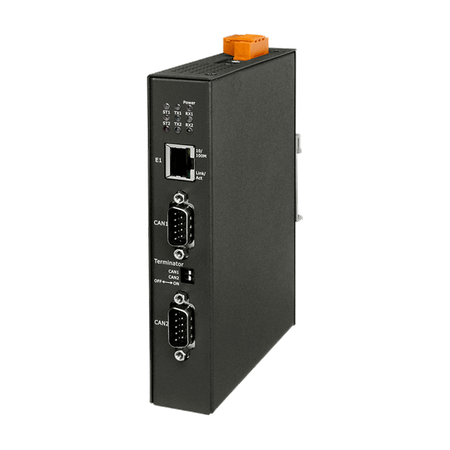

Moduł ECAN-240 to Gateway Modbus TCP do 2-portowego CAN. Jego funkcjonalność zapewnia komunikację poprzez Ethernet opartą na przemysłowym protokole Modbus TCP, co oznacza, że moduł można łatwo zintegrować z siecią przemysłową. Moduł ECAN-240 zawiera dwa interfejsy CAN, co oznacza, że można obsługiwać więcej różnych aplikacji CAN.
Zastosowania
Serwer Modbus TCP:
Funkcja serwera Modbus TCP służy do realizacji komunikacji między urządzeniem CAN a klientem Modbus TCP. Gdy moduł ECAN-240 działa jako serwer Modbus TCP, klient Modbus TCP musi używać poleceń Modbus opartych na formacie CAN, aby uzyskać dostęp do modułu ECAN-240. Moduł ECAN-240 przekłada te polecenia na wiadomości w formacie CAN i wysyła je do sieci CAN. Podobnie, gdy wiadomość w formacie CAN zostanie odebrana z sieci CAN, ECAN-240 przetłumaczy ją na format Modbus, który można następnie uzyskać za pomocą polecenia Modbus.
Połączenie parowania:
Funkcja połączenia parowania służy do realizacji komunikacji między dwoma końcami sieci CAN. Sieć CAN #1 może komunikować się z siecią CAN #3 lub CAN #4 za pomocą konfiguracji parowania. Podobnie sieć CAN #2 może również komunikować się z siecią CAN #3 lub CAN #4 w ten sam sposób. Funkcja połączenia parowania w module ECAN-240 jest realizowana za pomocą protokołów TCP lub UDP.
TCP/UDP do CAN (komunikacja transparentna):
Opcja Transparent to widoczność jako połączenia półparowane. Pakiet TCP/UDP jest w formacie CAN i zawiera identyfikator CAN. TCP używa portu 10003, a UDP używa portu 57540. Jest to przydatne, ponieważ pozwala na opracowanie niestandardowych programów TCP/UDP, które mogą bezpośrednio uzyskać dostęp do modułu ECAN-240 w celu określonych zastosowań.
| Product Range: | CAN Bus |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power ,
6 x CAN status |
ETHERNET | |
| Ethernet: Porty: | 1 x RJ-45, 10/100Base-T(X) |
| Ethernet: Protocol: | Modbus TCP Server, TCP, UDP, HTTP |
| Ethernet: Socket Connections: | 8 for TCP, 1 for UDP |
CAN | |
| CAN: Porty: | 2 |
| CAN: Baud Rate: | 10 k ~ 1M bps |
| CAN: Isolation: | 3000 VDC for DC-to-DC, 2500 Vrms for photo-couple |
| CAN: Terminal Resistor: | Built-in 120 ohm terminal resistor, enabled/disabled via DIP-Switch |
| CAN: Specification: | ISO 11898-2 CAN 2.0A and CAN 2.0B |
| CAN: Filter: | Yes |
Power | |
| Power: Input Range: | +10 VDC ~ +30 VDC |
| Power: Consumption: | 2 W |
Mechaniczny | |
| Mechanical: Casing: | Metal |
| Mechanical: Dimensions (mm): | 106.8 x 146.8 x 25.9 (W x L x H) |
| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
