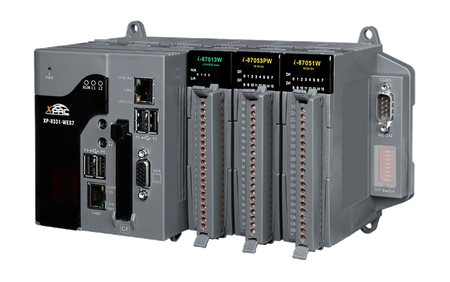

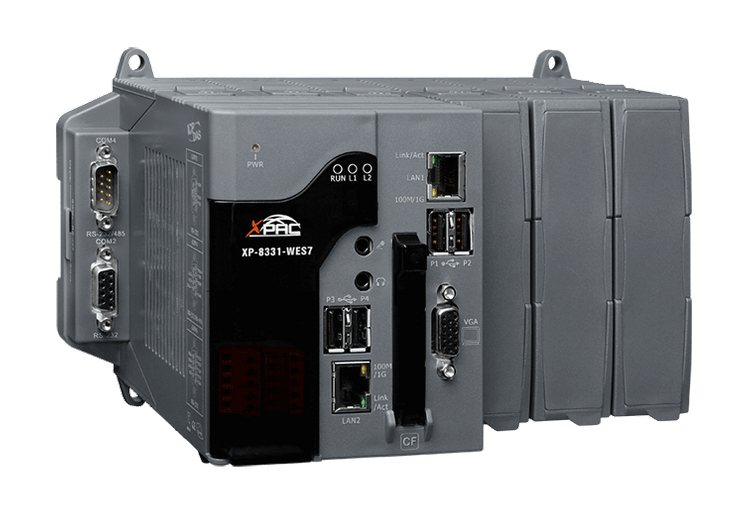

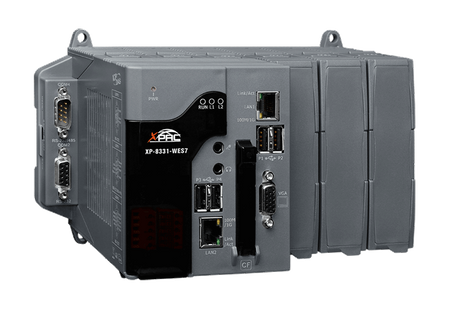

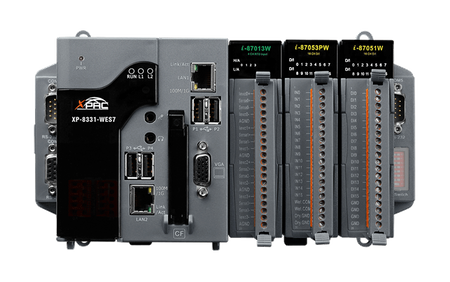

Name: XP-8331-WES7
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• Windows Embedded Standard 7 SP1 x86 (32-bit)
• x86 CPU, 1 GHz, dual-core
• 2 GB DDR3 SDRAM
• 32 GB SSD
• Wyjście VGA
• 2x porty Ethernet 10/100/1000M
• Redundantne wejście zasilania

Wprowadzenie

XP-8331-WES7 to PACi oparte na systemie WES7, które łączą obliczenia, I/O i interfejs operatora w jednym urządzeniu, oferując idealne rozwiązanie do integracji HMI, akwizycji danych i kontroli w indywidualnym PAC. Wyposażone są w procesor x86 (1 GHz, dual-core), 3 sloty rozszerzeń I/O oraz różnorodne złącza, w tym dwa porty Gigabit Ethernet, VGA, port USB, interfejs RS-232 i RS-485. Lokalne sloty I/O obsługują nasze moduły I/O z serii I-8K i I-87K, a zdalne rozszerzenia I/O mogą korzystać z naszych modułów Ethernet I/O i RS-485 I/O. Ponieważ WES7 ma to samo API Win32 co Windows 7, większość popularnych aplikacji na komputery stacjonarne może działać na PAC opartych na WES7.

Parametry techniczne:

Product Range:	XP-8000-WES7
Software
Software: OS:	Windows Embedded Standard 7 SP1 x86 (32-bit)
Software: Service:	IE11, FTP Server, IIS 7.0, ASP (Java Script, VB Script)
Software: Framework Support:	.Net Framework 3.5 ~ 4.5
Software: Multilanguage Support:	English, German, French, Spanish, Portuguese, Russian, Italian, Korean, Japanese, Simplified Chinese, Traditional Chinese
Software: SDK:	Dll for VC, Dll for Visual Studio.Net
Jednostka główna
Main Unit: CPU:	x86 CPU, 1 GHz, dual-core
Main Unit: 64-bit Hardware Serial Number:	Yes
Main Unit: System Memory:	2GB DDR3 SDRAM, 32 GB Flash
Main Unit: Storage:	16 GB CF card (up to 32 GB)
Main Unit: Non-Volatile Memory:	512 KB MRAM, 16 KB EEPROM
Main Unit: Real Time Clock:	Provide seconds, minutes, hours, dates, day of week, month, year
Main Unit: Watchdog Timer:	Dual Watchdog Timer
Wyświetl
Display: Signal:	VGA
Display: Resolution:	1920 x 1080, 1024 x 768, 800 x 600 , 640 x 480
Wskaźniki LED
LED Indicators: Status:	1 x System, 1 x Power, 2 x Programmable
Rozszerzenie I/O
I/O Expansion: I/O Type:	I-8K, I-87K series
I/O Expansion: Slots:	3
HMI
HMI: Buzzer:	Yes
HMI: Rotary Switch:	1 x 10 Position (0 ~ 9)
HMI: DIP Switch:	8-bit for address
Audio
Audio: Jack:	Microphone-in and Earphone-out
ETHERNET
Ethernet: Porty:	2 x RJ-45, 10/100/1000 Base-TX
Porty COM
Porty COM: Porty:	2 x RS-232, 1 x RS-485 (izolowany 3000 VDC), 1 x RS-232/RS-485
USB
USB: Porty:	4 x USB 2.0
Power
Power: Capacity:	30 W
Power: Input Range:	+10 ~ 30 VDC (1 kV Isolated )
Power: Redundant Power Inputs:	Yes, with one power relay (1 A @ 24 VDC) for alarm
Power: Consumption:	16.8 W (0.7 A @ 24 VDC)
Mechaniczny
Mechanical: Dimensions (mm):	231 x 132 x 125 (W x L x H)
Mechanical: Installation:	DIN-Rail, Wall mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90 % RH, Non-condensing
Status:	Available
